Wysokiej jakości kable wykorzystywane w telekomunikacji, teleinformatyce jaki i w zastosowaniach audio/video/sat:
Wyłącznym dystrybutorem produktów marki WAVE CABLES jest Atel Electronics
|
- Akcesoria audio-video
-

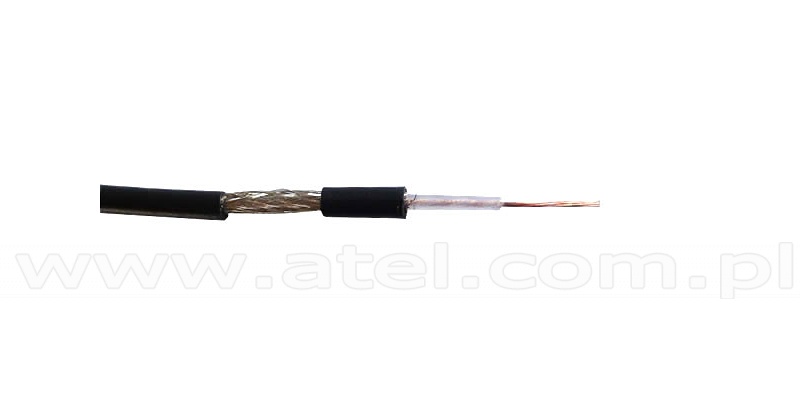

- » PRZEWODY 50Ω#07208

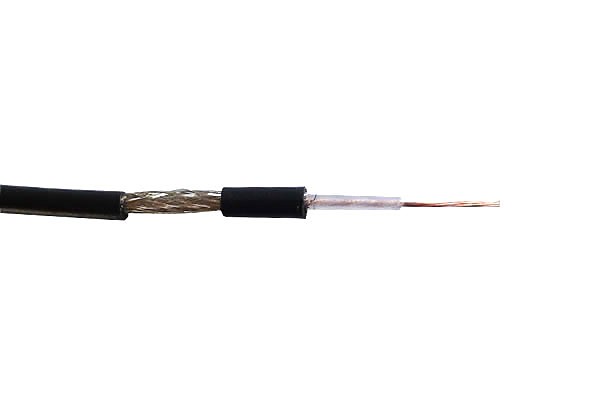

Przewód koncentryczny Wave Cables RG174, linka, czarny, 100 m
RG-174 to kabel koncentryczny o impedancji 50Ω i średnicy zewnętrznej 2,90mm. Powłoka zewnętrzna z PVC w kolorze czarnym. Żyła wewnętrzna ma budowę wielodrutową (linka skręcona z drutów z miedzi). Dielektryk wykonano z pianki PE.żyła wewnętrzna 7x0,16 Cu/linka dielektryk 1,6mm,
pianka PEekran 96x0,1 Cu powłoka zewnętrzna 2,90mm/PVC/czarna impedancja 50Ω pojemność jednostkowa 100 ± 2 pF/m tłumienność 50 MHz - 18,0 dB/100m,
200 MHz - 37,2 dB/100m,
400 MHz - 53,2 dB/100m,
600 MHz - 64,3 dB/100m,
800 MHz - 79,2 dB/100mPrzewód posiada znaczniki długości co 1m.

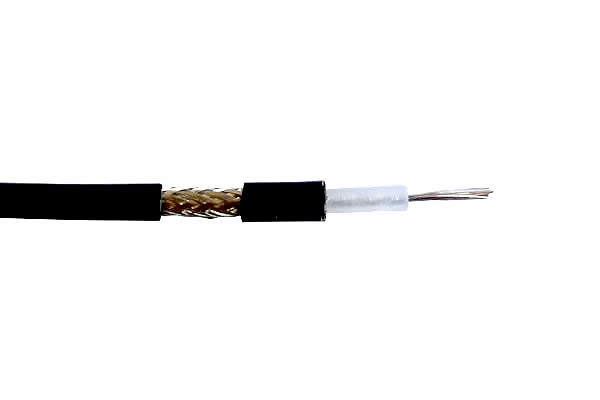

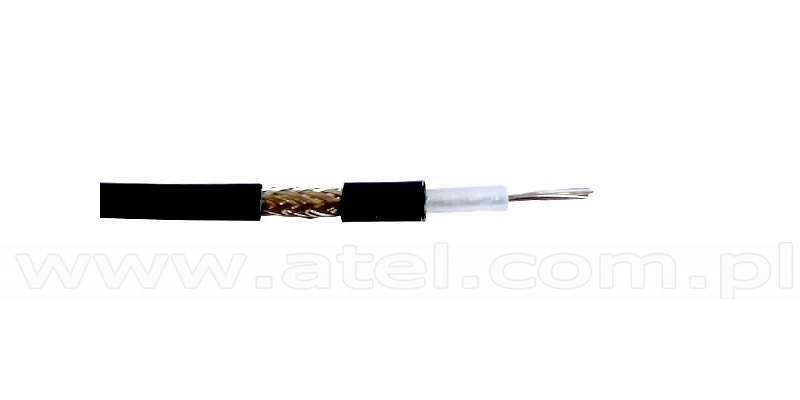

#07209Przewód koncentryczny Wave Cables RG58, linka, czarny, 100 m
RG58 to przewód koncentryczny o impedancji 50Ω i średnicy zewnętrznej 5,0mm. Powłoka zewnętrzna z PVC w kolorze czarnym. Żyła wewnętrzna ma budowę wielodrutową (linka skręcona z drutów z miedzi). Dielektryk wykonano z pianki PE.żyła wewnętrzna 19x0,18 Cu/linka dielektryk 3,0mm,
pianka PEekran 112x0,1 Cu powłoka zewnętrzna 5,0mm/PVC/czarna impedancja 50Ω pojemność jednostkowa 100 ± 2 pF/m tłumienność 50 MHz - 10,9 dB/100m,
200 MHz - 23,0 dB/100m,
400 MHz - 33,8 dB/100m,
600 MHz - 42,5 dB/100m,
800 MHz - 47,8 dB/100m,
1000 MHz - 51,9 dB/100mPrzewód posiada znaczniki długości co 1m.
- » PRZEWODY 75Ω#07212

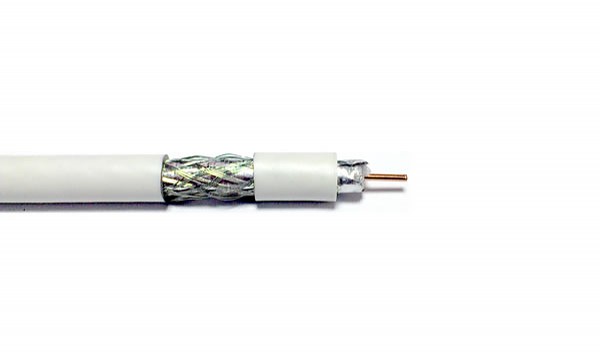

Przewód koncentryczny Wave Cables RG6 Cu, biały, 100m
Wysokiej jakości miedziany przewód typu RG6 o impedancji 75Ω. W pełni miedziana żyła wewnętrzna, ekran z folii aluminiowej i gęsty oplot aluminiowy.żyła wewnętrzna 1,02 mm/drut miedziany (Cu) dielektryk 4,7 mm ekran Folia Al-PES oplot 64x0,12 Al powłoka zewnętrzna 6,8 mm/PVC impedancja 75Ω pojemność jednostkowa 52 ± 2 pF/m straty odbiciowe 1-1000 MHz - >23dB,
1000-3000 MHz - >20dBskuteczność ekranowania 1-1000MHz - >90dB tłumienność 5 MHz - 1,7 dB/100m,
50 MHz - 5,0 dB/100m,
200 MHz - 8,7 dB/100m,
400 MHz - 12,8 dB/100m,
800 MHz - 18,0 dB/100m,
1000 MHz - 19,8 dB/100m,
1350 MHz - 23,8 dB/100m,
1750 MHz - 28,0 dB/100m,
2150 MHz - 31,4 dB/100m,
3000 MHz - 38,0 dB/100mPrzewód posiada znaczniki długości co 1m.

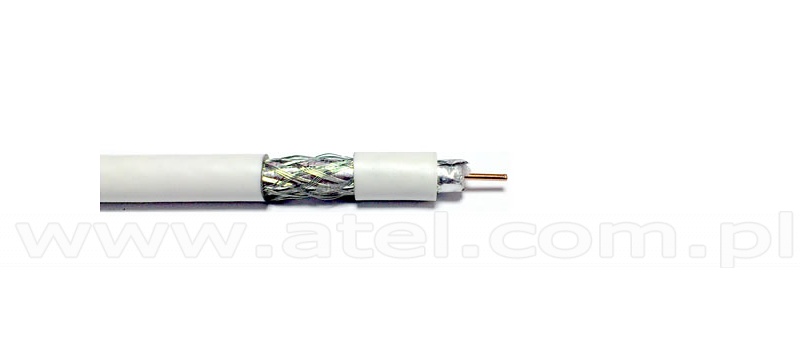

#07291Przewód koncentryczny Wave Cables RG6 Cu, biały, powłoka LSOH, 100m
Wysokiej jakości miedziany przewód typu RG6 o impedancji 75Ω. W pełni miedziana żyła wewnętrzna, ekran z folii aluminiowej i gęsty oplot aluminiowy.żyła wewnętrzna 1,02 mm/drut miedziany (Cu) dielektryk 4,7 mm ekran Folia Al-PES oplot 64x0,12 Al powłoka zewnętrzna 6,8 mm/LSOH impedancja 75Ω pojemność jednostkowa 52 ± 2 pF/m straty odbiciowe 1-1000 MHz - >23dB,
1000-3000 MHz - >20dBskuteczność ekranowania 1-1000MHz - >90dB tłumienność 5 MHz - 1,7 dB/100m,
50 MHz - 5,0 dB/100m,
200 MHz - 8,7 dB/100m,
400 MHz - 12,8 dB/100m,
800 MHz - 18,0 dB/100m,
1000 MHz - 19,8 dB/100m,
1350 MHz - 23,8 dB/100m,
1750 MHz - 28,0 dB/100m,
2150 MHz - 31,4 dB/100m,
3000 MHz - 38,0 dB/100mPrzewód posiada znaczniki długości co 1m.

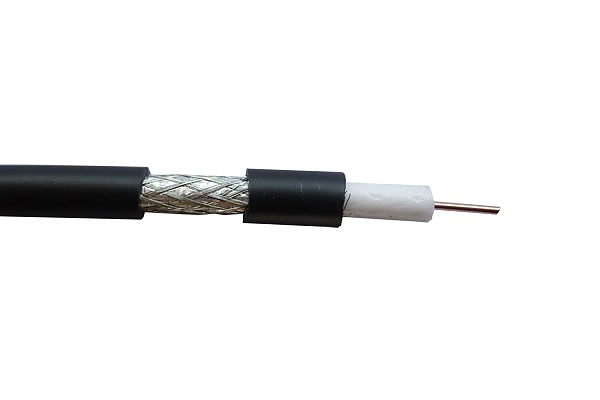

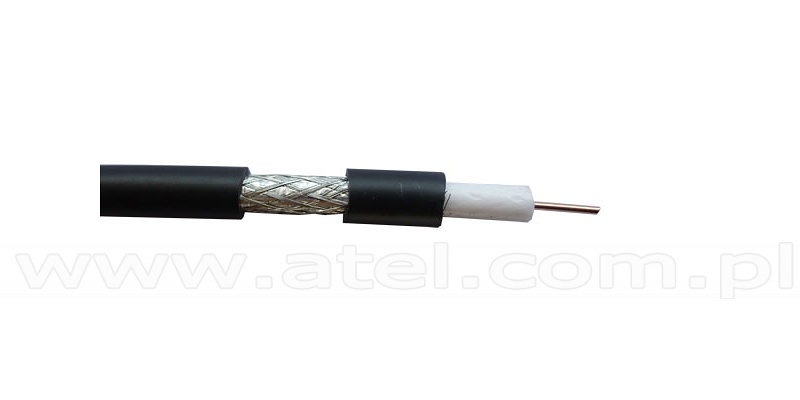

#07206Przewód koncentryczny Wave Cables RG6 Cu, czarny, 100m
Wysokiej jakości miedziany przewód typu RG6 o impedancji 75Ω. W pełni miedziana żyła wewnętrzna, ekran z folii aluminiowej i gęsty oplot aluminiowy.żyła wewnętrzna 1,02 mm/drut miedziany (Cu) dielektryk 4,7 mm ekran Folia Al-PES oplot 64x0,12 Al powłoka zewnętrzna 6,8 mm/PVC impedancja 75Ω pojemność jednostkowa 52 ± 2 pF/m straty odbiciowe 1-1000 MHz - >23dB,
1000-3000 MHz - >20dBskuteczność ekranowania 1-1000MHz - >90dB tłumienność 5 MHz - 1,7 dB/100m,
50 MHz - 5,0 dB/100m,
200 MHz - 8,7 dB/100m,
400 MHz - 12,8 dB/100m,
800 MHz - 18,0 dB/100m,
1000 MHz - 19,8 dB/100m,
1350 MHz - 23,8 dB/100m,
1750 MHz - 28,0 dB/100m,
2150 MHz - 31,4 dB/100m,
3000 MHz - 38,0 dB/100mPrzewód posiada znaczniki długości co 1m.
- » PRZEWODY 50Ω DO 3 Ghz#07211
Przewód koncentryczny Wave Cables H155 (WC-55), 100 m
WC-55 to przewód koncentryczny o impedancji 50Ω i średnicy zewnętrznej 5,4mm (pasują złącza na kabel H155). Powłoka zewnętrzna w kolorze czarnym. Żyła wewnętrzna ma budowę wielodrutową (linka skręcona z drutów z miedzi). Dielektryk wykonano z pianki PE.żyła wewnętrzna 7x0,45 mm,
linka miedziana (Cu)dielektryk 3,60 mm/Spieniony fizycznie PE ekran Podwójna Folia Al oplot 96x0,12Cu,
min. 79%powłoka zewnętrzna 5,4 mm/PE Tłumienność przy 20°C [dB/100m] 5 MHz 1,8 50 MHz 6,8 200 MHz 12,5 400 MHz 17,8 800 MHz 26 1000 MHz 29,6 1350 MHz 34,7 1750 MHz 40 2150 MHz 44,5 3000 MHz 53,2 Straty odbiciowe [dB] 5-30 MHz >22 30-470 MHz >20 470-1000 MHz >18 1000-2150 MHz >18 Przewód posiada znaczniki długości co 1m.
Złącza na kabel H155
#02023 Złącze męskie SMA zaciskane na przewód H155.
#02025 Złącze męskie SMA RP (Reverse Pin), zaciskane na przewód H155.
#02024 Złącze żeńskie SMA zaciskane na przewód H155.
#02026 Złącze żeńskie SMA RP (Reverse Pin), zaciskane na przewód H155.
#02021 Złącze męskie N zaciskane na przewód H155.
#02022 Złącze żeńskie N zaciskane na przewód H155.
#02483 Złącze męskie TNC zaciskane na przewód H155.
#04727 Złącze męskie TNC RP zaciskane na przewód H155.
#02482 Złącze żeńskie TNC zaciskane na przewód H155.
#02481 Złącze męskie FME zaciskane na przewód H155.
#02480 Złącze żeńskie FME zaciskane na przewód H155.
#02053 Złącze męskie MC CARD kątowe, pozłacane, zaciskane na H155.
Zaciskarka do złączy na kabel RF-5 (H155)
#04252 (HT-336I) Zaciskarka do złączy koncentrycznych, 8,0/6,48/5,4/2,36/1,72 mm

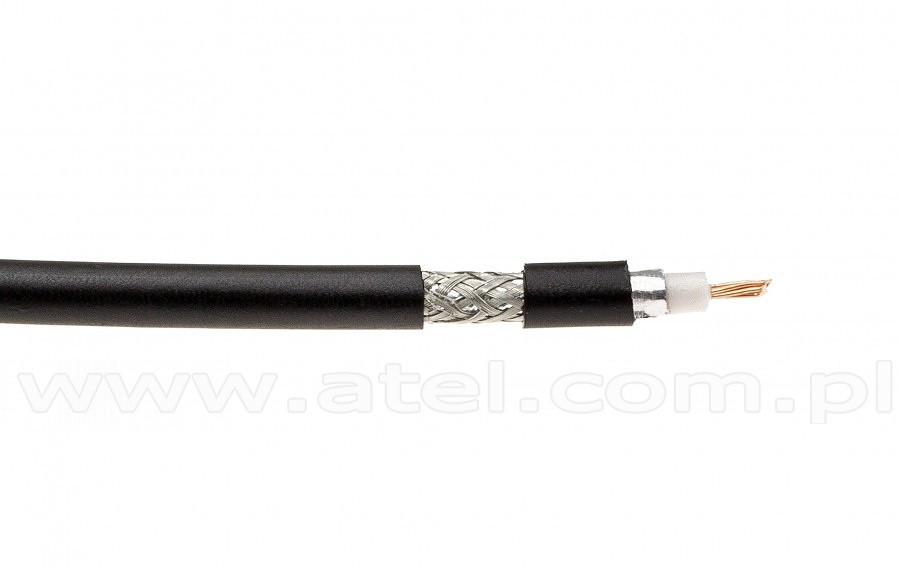

#07290Przewód koncentryczny Wave Cables H155 (WC-55), 100m, powłoka LSOH
WC-55 to przewód koncentryczny o impedancji 50Ω i średnicy zewnętrznej 5,4mm (pasują złącza na kabel H155). Powłoka zewnętrzna w kolorze czarnym. Żyła wewnętrzna ma budowę wielodrutową (linka skręcona z drutów z miedzi). Dielektryk wykonano z pianki PE.żyła wewnętrzna 7x0,45 mm,
linka miedziana (Cu)dielektryk 3,60 mm/Spieniony fizycznie PE ekran Podwójna Folia Al oplot 96x0,12Cu,
min. 79%powłoka zewnętrzna 5,4 mm/LSOH Tłumienność przy 20°C [dB/100m] 5 MHz 1,8 50 MHz 6,8 200 MHz 12,5 400 MHz 17,8 800 MHz 26 1000 MHz 29,6 1350 MHz 34,7 1750 MHz 40 2150 MHz 44,5 3000 MHz 53,2 Straty odbiciowe [dB] 5-30 MHz >22 30-470 MHz >20 470-1000 MHz >18 1000-2150 MHz >18 Przewód posiada znaczniki długości co 1m.
Złącza na kabel H155
#02023 Złącze męskie SMA zaciskane na przewód H155.
#02025 Złącze męskie SMA RP (Reverse Pin), zaciskane na przewód H155.
#02024 Złącze żeńskie SMA zaciskane na przewód H155.
#02026 Złącze żeńskie SMA RP (Reverse Pin), zaciskane na przewód H155.
#02021 Złącze męskie N zaciskane na przewód H155.
#02022 Złącze żeńskie N zaciskane na przewód H155.
#02483 Złącze męskie TNC zaciskane na przewód H155.
#04727 Złącze męskie TNC RP zaciskane na przewód H155.
#02482 Złącze żeńskie TNC zaciskane na przewód H155.
#02481 Złącze męskie FME zaciskane na przewód H155.
#02480 Złącze żeńskie FME zaciskane na przewód H155.
#02053 Złącze męskie MC CARD kątowe, pozłacane, zaciskane na H155.
Zaciskarka do złączy na kabel RF-5 (H155)
#04252 (HT-336I) Zaciskarka do złączy koncentrycznych, 8,0/6,48/5,4/2,36/1,72 mm

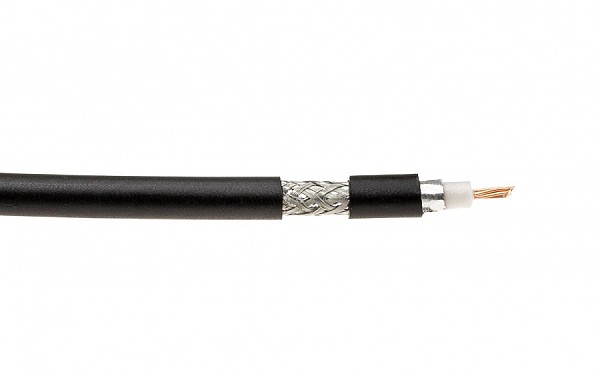

#07253Przewód koncentryczny Wave Cables H155 (WC-55), 500 m
WC-55 to przewód koncentryczny o impedancji 50Ω i średnicy zewnętrznej 5,4mm (pasują złącza na kabel H155). Powłoka zewnętrzna w kolorze czarnym. Żyła wewnętrzna ma budowę wielodrutową (linka skręcona z drutów z miedzi). Dielektryk wykonano z pianki PE.żyła wewnętrzna 7x0,45 mm,
linka miedziana (Cu)dielektryk 3,60 mm/Spieniony fizycznie PE ekran Podwójna Folia Al oplot 96x0,12Cu,
min. 79%powłoka zewnętrzna 5,4 mm/PE Tłumienność przy 20°C [dB/100m] 5 MHz 1,8 50 MHz 6,8 200 MHz 12,5 400 MHz 17,8 800 MHz 26 1000 MHz 29,6 1350 MHz 34,7 1750 MHz 40 2150 MHz 44,5 3000 MHz 53,2 Straty odbiciowe [dB] 5-30 MHz >22 30-470 MHz >20 470-1000 MHz >18 1000-2150 MHz >18 Przewód posiada znaczniki długości co 1m.
Złącza na kabel H155
#02023 Złącze męskie SMA zaciskane na przewód H155.
#02025 Złącze męskie SMA RP (Reverse Pin), zaciskane na przewód H155.
#02024 Złącze żeńskie SMA zaciskane na przewód H155.
#02026 Złącze żeńskie SMA RP (Reverse Pin), zaciskane na przewód H155.
#02021 Złącze męskie N zaciskane na przewód H155.
#02022 Złącze żeńskie N zaciskane na przewód H155.
#02483 Złącze męskie TNC zaciskane na przewód H155.
#04727 Złącze męskie TNC RP zaciskane na przewód H155.
#02482 Złącze żeńskie TNC zaciskane na przewód H155.
#02481 Złącze męskie FME zaciskane na przewód H155.
#02480 Złącze żeńskie FME zaciskane na przewód H155.
#02053 Złącze męskie MC CARD kątowe, pozłacane, zaciskane na H155.
Zaciskarka do złączy na kabel RF-5 (H155)
#04252 (HT-336I) Zaciskarka do złączy koncentrycznych, 8,0/6,48/5,4/2,36/1,72 mm
-
