slot SFP |
Przełącznik typu desktop, 8 portów 10/100 Mb/s PoE+, 3 porty gigabitowe
Standardy |
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3af, IEEE 802.3at, IEEE 802.1q, IEEE 802.1p |
---|---|
Porty miedziane |
8x 10/100 Mbps RJ-45 PoE+, 2x RJ45 10/100/1000Mb/s |
Porty SFP | 1 gigabitowy port Combo SFP |
Bezwentylatorowy | Tak |
Zabezpieczenia fizyczne | Tak |
Porty PoE |
Standard 802.3 at, Porty 1- 8, Wydatek energetyczny PoE 124W |
Wydajność | |
Szybkość przekierowań pakietów | 5,6544 Mp/s |
Ramki jumbo | 16 KB |
Wydajność przełączania | 7,6 Gb/s |
Tablica adresów MAC | 2K |
Funkcje oprogramowania | |
Funkcje zaawansowane |
Zgodność z urządzeniami zasilanymi PoE (PD) działającymi w standardzie IEEE 802.3af, Przycisk trybu Extend (porty 1 – 4 oraz porty 1 – 8, zasilanie PoE i transmisja danych do 250m), Przycisk trybu Priority (porty 1 – 8), Przycisk trybu Isolation (porty 1 – 8), Automatyczne zapamiętywanie i wygaszanie adresów MAC, Obsługa kontroli przepustowości IEEE802.3x dla transmisji w pełnym dupleksie oraz funkcji backpressure dla transmisji w półdupleksie |
Metoda transmisji | Store-And-Forward |
Wymiary zewnętrzne | 209 × 126 × 26 mm (8,2 × 4,9 × 1,0 cal) |
Dopuszczalna temperatura pracy | 0°C~40℃ (32℉~104℉) |
Dopuszczalna temperatura przechowywania | -40℃~70℃ (-40℉~158℉) |
Dopuszczalna wilgotność powietrza |
10%~90%, niekondensująca |
Dopuszczalna wilgotność przechowywania |
5%~90%, niekondensująca |
Zasilanie | Zasilacz zewnętrzny (na wyjściu 53,5 V DC / 2,43 A) |
Pobór mocy |
5,95 W (220/50 Hz bez podłączonego PD), 140,92 W (220/50 Hz z podłączonym PD o mocy 124 W) |
Maks. wydzielanie ciepła |
20,29 BTU/h (bez podłączonego PD), 480,54 BTU/h (z podłączonym PD o mocy 124 W) |
Certyfikaty |
CE, FCC, RoHS |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Przełącznik typu desktop, 8 portów 10/100 Mb/s PoE+, 3 porty gigabitowe
Standardy |
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3af, IEEE 802.3at, IEEE 802.1q, IEEE 802.1p |
---|---|
Porty miedziane |
8x 10/100 Mbps RJ-45 PoE+, 2x RJ45 10/100/1000Mb/s |
Porty SFP | 1 gigabitowy port Combo SFP |
Bezwentylatorowy | Tak |
Zabezpieczenia fizyczne | Tak |
Porty PoE |
Standard 802.3 at, Porty 1- 8, Wydatek energetyczny PoE 65W |
Wydajność | |
Szybkość przekierowań pakietów | 5,6544 Mp/s |
Ramki jumbo | 16 KB |
Wydajność przełączania | 7,6 Gb/s |
Tablica adresów MAC | 2K |
Funkcje oprogramowania | |
Funkcje zaawansowane |
Zgodność z urządzeniami zasilanymi PoE (PD) działającymi w standardzie IEEE 802.3af, Przycisk trybu Extend (porty 1 – 4 oraz porty 1 – 8, zasilanie PoE i transmisja danych do 250m), Przycisk trybu Priority (porty 1 – 8), Przycisk trybu Isolation (porty 1 – 8), Automatyczne zapamiętywanie i wygaszanie adresów MAC, Obsługa kontroli przepustowości IEEE802.3x dla transmisji w pełnym dupleksie oraz funkcji backpressure dla transmisji w półdupleksie |
Metoda transmisji | Store-And-Forward |
Wymiary zewnętrzne | 209 × 126 × 26 mm (8,2 × 4,9 × 1,0 cal) |
Dopuszczalna temperatura pracy | 0°C~40℃ (32℉~104℉) |
Dopuszczalna temperatura przechowywania | -40℃~70℃ (-40℉~158℉) |
Dopuszczalna wilgotność powietrza |
10%~90%, niekondensująca |
Dopuszczalna wilgotność przechowywania |
5%~90%, niekondensująca |
Zasilanie | Zasilacz zewnętrzny (na wyjściu 53,5 V DC / 1,31 A) |
Pobór mocy |
5,61 W (220 V/ 50 Hz, bez podłączonego urządzenia z obsługą PoE), 77,32 W (220 V/ 50 Hz, podłączone urządzenia z obsługą PoE o mocy 65 W) |
Maks. wydzielanie ciepła |
19,13 BTU/h (brak urządzenia z obsługą PoE), 263,7 BTU/h (podłączone urządzenia z obsługą PoE o mocy 65 W) |
Certyfikaty |
CE, FCC, RoHS |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Przełącznik do montażu w szafie rack, 16 portów 10/100 Mb/s PoE+, 2 porty gigabitowe
Standardy |
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3af, IEEE 802.3at, IEEE 802.1q, IEEE 802.1p |
---|---|
Porty miedziane |
16x 10/100 Mbps RJ-45 PoE+, 2x RJ45 10/100/1000Mb/s |
Porty SFP | 1 gigabitowe porty Combo SFP |
Bezwentylatorowy | Nie - 2 wentylator |
Porty PoE |
Standard 802.3 at, Porty 1- 16, Wydatek energetyczny PoE 150W |
Wydajność | |
Zapasowe pasmo transmisji | 7,2 Gb/s |
Tablica adresów MAC | 8K |
Funkcje oprogramowania | |
Funkcje zaawansowane |
Zgodność z urządzeniami zasilanymi PoE (PD) działającymi w standardzie IEEE 802.3af/at, Tryb Extend (do 250 m zasięgu transmisji danych i zasilania PoE), Tryb Priority, Tryb Isolation, Automatyczne zapamiętywanie i wygaszanie adresów MAC, Obsługa kontroli przepustowości IEEE802.3x |
Metoda transmisji | Store-And-Forward |
Wymiary zewnętrzne | 440 × 180 × 44 mm (17,3 × 7,1 × 1,7 cali) |
Dopuszczalna temperatura pracy | 0°C~40℃ (32℉~104℉) |
Dopuszczalna temperatura przechowywania | -40℃~70℃ (-40℉~158℉) |
Dopuszczalna wilgotność powietrza |
10%~90%, niekondensująca |
Dopuszczalna wilgotność przechowywania |
5%~90%, niekondensująca |
Zasilanie |
100-240VAC, 50/60Hz |
Pobór mocy |
12,71 W (220/50 Hz bez podłączonego PD), 172,8 W (220/50 Hz z podłączonym PD o mocy 150 W) |
Maks, wydzielanie ciepła |
43,34 BTU/h (bez podłączonego PD), 589,25 BTU/h (z podłączonym PD o mocy 150 W) |
Certyfikaty |
CE, FCC, RoHS |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Przełącznik niezarządzalny PoE, 16 portów 10/100 Mb/s, 2 porty gigabitowe
Standardy |
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3af, IEEE 802.3at, IEEE 802.1q, IEEE 802.1p |
---|---|
Porty miedziane |
16x 10/100 Mbps RJ-45 PoE+, 2x RJ45 10/100/1000Mb/s |
Porty SFP | 2 gigabitowe porty Combo SFP |
Bezwentylatorowy | Nie - 2 wentylator |
Porty PoE |
Standard 802.3 at, Porty 1- 16, Wydatek energetyczny PoE 192W |
Wydajność | |
Zapasowe pasmo transmisji | 7,2 Gb/s |
Tablica adresów MAC | 8K |
Funkcje oprogramowania | |
Funkcje zaawansowane |
Zgodność z urządzeniami zasilanymi PoE (PD) działającymi w standardzie IEEE 802.3af/at, Tryb Extend (do 250 m zasięgu transmisji danych i zasilania PoE), Tryb Priority, Tryb Isolation, Automatyczne zapamiętywanie i wygaszanie adresów MAC, Obsługa kontroli przepustowości IEEE802.3x |
Metoda transmisji | Store-And-Forward |
Wymiary zewnętrzne | 440 × 180 × 44 mm (17,3 × 7,1 × 1,7 cali) |
Dopuszczalna temperatura pracy | 0°C~40℃ (32℉~104℉) |
Dopuszczalna temperatura przechowywania | -40℃~70℃ (-40℉~158℉) |
Dopuszczalna wilgotność powietrza |
10%~90%, niekondensująca |
Dopuszczalna wilgotność przechowywania |
5%~90%, niekondensująca |
Zasilanie |
100-240VAC, 50/60Hz |
Pobór mocy |
18,73 W (220/50 Hz bez podłączonego PD), 217,22 W (220/50 Hz z podłączonym PD o mocy 192 W) |
Maks, wydzielanie ciepła |
63,89 BTU/h (bez podłączonego PD), 741,15 BTU/h (z podłączonym PD o mocy 192 W) |
Certyfikaty |
CE, FCC, RoHS |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Przełącznik Smart JetStream, 24 porty PoE+ 10/100 Mb/s, 4 porty gigabitowe
Standardy |
IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE802.3z, IEEE 802.3ad, IEEE 802.3x, IEEE 802.3az, IEEE 802.1d, IEEE 802.1s, IEEE 802.1w, IEEE 802.1q, IEEE 802.1x, IEEE 802.1p, IEEE 802.3af, IEEE 802.3at |
---|---|
Porty miedziane |
24x 10/100 Mbps RJ-45 PoE+, 2x RJ45 10/100/1000Mb/s |
Porty SFP | 2 gigabitowe porty Combo SFP |
Bezwentylatorowy | Nie - 2 wentylator |
Porty PoE |
Standard 802.3 at, Porty 1- 24, Wydatek energetyczny PoE 250W |
Wydajność | |
Wydajność przełączania | 12,8 Gb/s |
Szybkość przekierowań pakietów | 9,5 Mp/s |
Tablica adresów MAC | 8K |
Ramki jumbo | 9216 bajtów |
Funkcje oprogramowania | |
Quality of Service |
Support 802.1p CoS/DSCP priority, Support 4 priority queues, Queue scheduling- SP, WRR, SP+WRR, Port/Flow- based Rate Limiting |
Funkcje L2 i L2+ |
DHCP Relay, DHCP VLAN Relay, DHCP L2 Relay, Link Aggregation, Static link aggregation, 802.3ad LACP, Up to 8 aggregation groups and up to 8 ports per group, Spanning Tree Protocol, 802.1D STP, 802.1w RSTP, 802.1s MSTP, STP Security TC Protect, BPDU Filter/Protect, Root Protect, Loopback Detection, Flow Control, 802.3x Flow Control, Mirroring, Port Mirroring, CPU Mirroring, One-to-One, Many-to-One, Flow-Based, Ingress/Egress/Both, Device Link Detect Protocol (DLDP), 802.1ab LLDP/ LLDP-MED |
L2 Multicast |
511 IPv4, IPv6 shared multicast groups, IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Static Group Config, Multicast VLAN Registration (MVR), Multicast Filtering, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Static Group Config, Limited IP Multicast (256 profiles and 16 entries per profile) |
IPv6 |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, IPv6 neighbor discovery (ND), Path maximum transmission unit (MTU) discovery, Internet Control Message Protocol (ICMP) version 6, TCPv6/UDPv6, IPv6 applications, DHCPv6 Client, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, Http/Https, IPv6 TFTP |
VLAN |
VLAN Group, Max. 4K VLAN Groups, 802.1Q tag VLAN, MAC VLAN, Protocol VLAN, GVRP, Voice VLAN |
Bezpieczeństwo transmisji |
AAA, 802.1X, Port based authentication, MAC (Host) based authentication, Authentication Method includes PAP/EAP-MD5, MAB, Guest VLAN, Support Radius authentication and accountability, IP/IPv6-MAC Binding, 512 Binding Entries, DHCP Snooping, DHCPv6 Snooping, ARP Inspection, ND Detection, IP Source Guard, 253 Entries, Source IP+Source MAC, IPv6 Source Guard, 183 Entries, Source IPv6 Address+Source MAC, DoS Defend, Static/Dynamic/Permanent Port Security, Up to 64 MAC addresses per port, Broadcast/Multicast/Unicast Storm Control, kbps/ratio control mode, Port Isolation, Secure web management through HTTPS with SSLv3/TLS 1.2, Secure Command Line Interface (CLI) management with SSHv1/SSHv2, IP/Port/MAC based access control |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Metoda transmisji | Store-And-Forward |
Wymiary zewnętrzne | 440 × 180 × 44 mm (17,3 × 7,1 × 1,7 cali) |
Dopuszczalna temperatura pracy | 0°C~40℃ (32℉~104℉) |
Dopuszczalna temperatura przechowywania | -40℃~70℃ (-40℉~158℉) |
Dopuszczalna wilgotność powietrza |
10%~90%, niekondensująca |
Dopuszczalna wilgotność przechowywania |
5%~90%, niekondensująca |
Zasilanie |
100-240VAC, 50/60Hz |
Pobór mocy |
18,8 W W (220/50 Hz bez podłączonego PD), 286,7 W (220/50 Hz z podłączonym PD o mocy 250 W) |
Maks, wydzielanie ciepła |
64,1 BTU/h (bez podłączonego PD), 977,6 BTU/h (z podłączonym PD o mocy 250 W) |
Certyfikaty |
CE, FCC, RoHS |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Standardy | IEEE 802.3/i/u/ab/z/ad/x/af/d/s/w/q/x/p |
---|---|
Porty miedziane |
9x 10/100/1000 Mbps RJ-45, Automatyczna negocjacja (Auto-MDI/MDIX) PoE+, 1x 10/100/1000 Mbps RJ-45 |
Wolne sloty | 1x 1000 Mbps Combo SFP/RJ45 |
Porty PoE (RJ45) | |
Zgodność ze standardami | 802.3af/at |
Liczba portów PoE | 8 |
Maksymalna łączna moc podłączonych urządzeń | 123W |
Wydajność | |
Szybkość przekierowań pakietów | 14.88 Mpps |
Przepustowość | 20 Gb/s |
Tablica adresów MAC | 4k |
Ramki jumbo | 16 KB |
Funkcje oprogramowania | |
Metoda transmisji | Store-And-Forward |
Funkcje zaawansowane |
Zgodność z urządzeniami zasilanymi PoE (PD) działającymi w standardzie IEEE 802.3af/at, Tryb Extend na portach 1-4 (do 250 m zasięgu transmisji danych i zasilania PoE), Tryb Priority na portach 1-2, Tryb Isolation na portach 1-4 lub 5-8, PoE Auto Recovery na portach 1-8, Automatyczne zapamiętywanie i wygaszanie adresów MAC, Obsługa kontroli przepustowości IEEE802.3x |
Typ obudowy |
desktop, metal |
Wymiary zewnętrzne | 209 x 126 x 26 mm |
Dopuszczalna temperatura pracy | 0°C ÷ 40°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie |
100~240VAC, 50/60Hz, Zewnętrzny zasilacz(53.5V DC / 2.43A) |
Pobór mocy |
141,4W (z PoE), 7,93W (bez PoE) |
Chłodzenie | pasywne |
Certyfikaty |
CE, FCC, RoHS |
Producent | TP-Link |
Standardy | IEEE 802.3/i/u/ab/z/ad/x/af/d/s/w/q/x/p |
---|---|
Porty miedziane |
8x 10/100/1000 Mbps RJ-45, Automatyczna negocjacja (Auto-MDI/MDIX) PoE+, 1x 10/100/1000 Mbps RJ-45 |
Wolne sloty | 1x 1000 Mbps SFP |
Porty PoE (RJ45) | |
Zgodność ze standardami | 802.3af/at |
Liczba portów PoE | 8 |
Maksymalna łączna moc podłączonych urządzeń | 63W |
Wydajność | |
Przepustowość | 20 Gb/s |
Tablica adresów MAC | 4k |
Funkcje oprogramowania | |
Funkcje zaawansowane |
Współpraca z urządzeniami PoE zgodnymi ze standardami IEEE 802.3af/at, Kontrola przepływu IEEE802.3x, Funkcja QoS 802.1p/DSCP, IGMP Snooping |
Metoda transmisji | Store-And-Forward |
Typ obudowy |
desktop, metal |
Wymiary zewnętrzne | 209 x 126 x 26 mm |
Dopuszczalna temperatura pracy | 0°C ÷ 40°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie |
100~240VAC, 50/60Hz, Zewnętrzny zasilacz(48VDC/1,25A) |
Pobór mocy |
78,13W (z PoE), 7,11W (bez PoE) |
Chłodzenie | pasywne |
Certyfikaty |
CE, FCC, RoHS |
Producent | TP-Link |

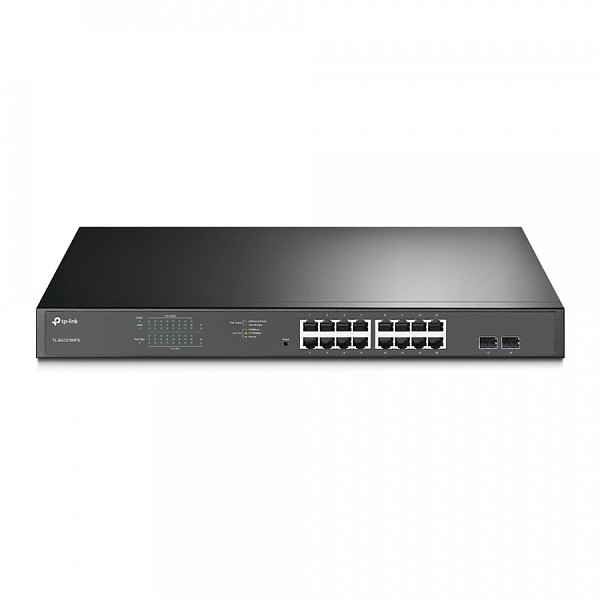

Standardy |
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3af, IEEE 802.3at, IEEE 802.1q, IEEE 802.1p |
---|---|
Porty miedziane | 18x 10/100/1000 Mbps RJ-45 |
Porty SFP | 2 gigabitowe porty SFP |
Bezwentylatorowy | Nie - 2 wentylator |
Porty PoE |
Standard 802.3 at, Porty 1- 16, Wydatek energetyczny PoE 250W |
Wydajność | |
Wydajność przełączania | 36 Gb/s |
Szybkość przekierowań pakietów | 26.78 Mb/s |
Tablica adresów MAC | 8K |
Bufor pakietów | 4,1 Mb |
Ramki jumbo | 10 KB |
Funkcje zaawansowane |
Zgodność z urządzeniami zasilanymi PoE (PD) działającymi w standardzie IEEE 802.3af/at, 802.1p/DHCP QoS, Automatyczne zapamiętywanie i wygaszanie adresów Mac, Obsługa kontroli przepustowości IEEE802.3x dla transmisji w pełnym dupleksie oraz funkcji backpressure dla transmisji w półdupleksie |
Wymiary zewnętrzne | 440 × 180 × 44 mm (17,3 × 7,1 × 1,7 cali) |
Dopuszczalna temperatura pracy | 0°C~40℃ (32℉~104℉) |
Dopuszczalna temperatura przechowywania | -40℃~70℃ (-40℉~158℉) |
Dopuszczalna wilgotność powietrza |
10%~90%, niekondensująca |
Dopuszczalna wilgotność przechowywania |
5%~90%, niekondensująca |
Zasilanie |
100-240VAC, 50/60Hz |
Pobór mocy |
21.4 W (220/50 Hz bez podłączonego PD), 286.64 W (220/50 Hz z podłączonym PD o mocy 250 W) |
Maks, wydzielanie ciepła |
72.97 BTU/h (bez podłączonego PD), 977.44 BTU/h (z podłączonym PD o mocy 250 W) |
Certyfikaty |
CE, FCC, RoHS |
Okres gwarancji | 5 lat |
Producent | TP-Link |

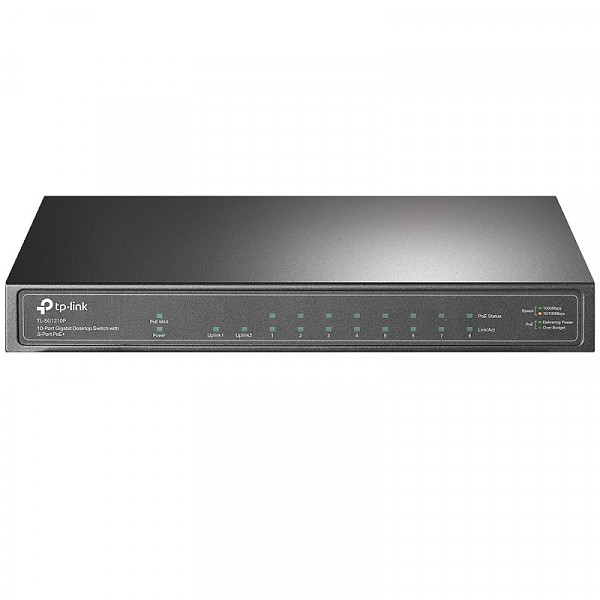

Przełącznik Easy Smart, 10 portów gigabitowych, w tym 8 portów PoE+
Standardy | IEEE 802.3/i/u/ab/af/x/q/p/at/z |
---|---|
Porty miedziane |
9x 10/100/1000 Mbps RJ-45, Automatyczna negocjacja (Auto-MDI/MDIX) PoE+, 1x 10/100/1000 Mbps RJ-45 |
Wolne sloty | 1x 1000 Mbps Combo SFP/RJ45 |
Porty PoE (RJ45) | |
Zgodność ze standardami | 802.3af/at |
Liczba portów PoE | 8 |
Maksymalna łączna moc podłączonych urządzeń | 123W |
Wydajność | |
Szybkość przekierowań pakietów | 14.88 Mpps |
Przepustowość | 20 Gb/s |
Tablica adresów MAC | 4k |
Ramki jumbo | 16 KB |
Funkcje oprogramowania | |
Metoda transmisji | Store-And-Forward |
Funkcja Quality of Service |
Obsługa priorytetowania portów w oparciu o 802.1p/DSCP, Obsługa 4 kolejek priorytetowania, Funkcja ograniczania prędkości transmisji, Funkcja Storm Control |
Cechy przełącznika warstwy 2 |
IGMP Snooping V1/V2/V3, Statyczna agregacja połączeń, Mirroring portów, Diagnostyka stanu kabli, Zapobieganie pętlom |
Sieci VLAN |
Jednoczesna obsługa do 32 VLAN (z 4 tys. identyfikatorów VLAN), MTU/Port/Tag VLAN |
PoE |
Tryb Extend, PoE Auto Recovery |
Zarządzanie |
Interfejs GUI, Program Easy Smart Configuration Utility |
Typ obudowy |
desktop, metal |
Wymiary zewnętrzne | 209 x 126 x 26 mm |
Dopuszczalna temperatura pracy | 0°C ÷ 40°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie |
100~240VAC, 50/60Hz, Zewnętrzny zasilacz(53.5V DC / 2.43A) |
Pobór mocy |
141,54W (z PoE), 7,66W (bez PoE) |
Chłodzenie | pasywne |
Certyfikaty |
CE, FCC, RoHS |
Producent | TP-Link |
Gigabitowy Przełącznik Smart JetStream, 8 portów PoE+, 2 Sloty SFP
Standardy | IEEE 802.3/i/u/ab/z/ad/af/at/az/x/d/s/w/q/p |
---|---|
Porty miedziane |
8x 10/100/1000 Mbps RJ-45, Automatyczna negocjacja (Auto-MDI/MDIX) |
Sloty SFP | 2 Sloty SFP 100/1000 Mbps |
Porty PoE (RJ45) |
Standardy 802.3af/at, Porty PoE 8 porty, Zasilanie 150 W |
Ilość wentylatorów | 1 |
Wydajność | |
Przepustowość | 20 Gb/s |
Szybkość przekierowań pakietów | 14.9 Mpps |
Tablica adresów MAC | 8k |
Bufor pakietów | 4,1 Mbit |
Ramki jumbo | 9 KB |
Funkcje oprogramowania | |
Quality of Service |
Support 802.1p CoS/DSCP priority, Support 4 priority queues, Queue scheduling- SP, WRR, SP+WRR, Port/Flow- based Rate Limiting |
L2 and L2+ Features |
DHCP Relay, DHCP VLAN Relay, DHCP L2 Relay, Link Aggregation, Static link aggregation, 802.3ad LACP, Up to 8 aggregation groups and up to 8 ports per group, Spanning Tree Protocol, 802.1D STP, 802.1w RSTP, 802.1s MSTP, STP Security TC Protect, BPDU Filter/Protect, Root Protect, Loopback Detection, Flow Control, 802.3x Flow Control, Mirroring, Port Mirroring, CPU Mirroring, One-to-One, Many-to-One, Flow-Based, Ingress/Egress/Both, Device Link Detect Protocol (DLDP), 802.1ab LLDP/ LLDP-MED |
L2 Multicast |
511 IPv4, IPv6 shared multicast groups, IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Static Group Config, Multicast VLAN Registration (MVR), Multicast Filtering, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Static Group Config, Limited IP Multicast (256 profiles and 16 entries per profile) |
IPv6 Support |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, IPv6 neighbor discovery (ND), Path maximum transmission unit (MTU) discovery, Internet Control Message Protocol (ICMP) version 6, TCPv6/UDPv6, IPv6 applications, DHCPv6 Client, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, Http/Https, IPv6 TFTP |
VLAN |
VLAN Group, Max. 4K VLAN Groups, 802.1Q tag VLAN, MAC VLAN, Protocol VLAN, GVRP, Voice VLAN |
Security |
AAA, 802.1X, Port based authentication, MAC (Host) based authentication, Authentication Method includes PAP/EAP-MD5, MAB, Guest VLAN, Support Radius authentication and accountability, IP/IPv6-MAC Binding, 512 Binding Entries, DHCP Snooping, DHCPv6 Snooping, ARP Inspection, ND Detection, IP Source Guard, 253 Entries, Source IP+Source MAC, IPv6 Source Guard, 183 Entries, Source IPv6 Address+Source MAC, DoS Defend, Static/Dynamic/Permanent Port Security, Up to 64 MAC addresses per port, Broadcast/Multicast/Unicast Storm Control, kbps/ratio control mode, Port Isolation, Secure web management through HTTPS with SSLv3/TLS 1.2, Secure Command Line Interface (CLI) management with SSHv1/SSHv2, IP/Port/MAC based access control |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Wymiary zewnętrzne | 294 x 180 x 44 mm |
Montaż |
Szafa Rack, Biurko |
Dopuszczalna temperatura pracy | 0°C ÷ 50°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie | Zasilacz zewnętrzny (moc wyjściowa 53,5 V DC/1,31 A) |
Pobór mocy |
12.2 W (220 V/50 Hz), 173.9 W (220 V/50 Hz) (podczas zasilania z mocą 150 W) |
Ilość generowanego ciepła |
41.63 BTU/h (bez podłączonych urządzeń PD), 539.35 BTU/h (z podłączonymi urządzeniami PD 150W) |
Certyfikaty |
CE, FCC, RoHS |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Przełącznik Smart, 8 gigabitowych portów PoE+, 2 sloty SFP
Standardy | IEEE 802.3/i/u/ab/ad/af/at/x/d/s/w/q/p |
---|---|
Porty miedziane |
8x 10/100/1000 Mbps RJ-45, Automatyczna negocjacja (Auto-MDI/MDIX) |
Sloty SFP | 2 sloty 1000 Mb/s SFP |
Porty PoE (RJ45) |
Standardy 802.3af/at, Porty PoE 8 portów, Zasilanie 61 W |
Wydajność | |
Przepustowość | 20 Gb/s |
Szybkość przekierowań pakietów | 14,88 Mp/s |
Tablica adresów MAC | 8k |
Bufor pakietów | 512KB |
Ramki jumbo | 9216 bajtów |
Funkcje oprogramowania | |
Funkcja Quality of Service |
Priorytetowanie ruchu CoS/DSCP w oparciu o standard IEEE 802.1p, 4 kolejki priorytetowania, Ustalenie kolejki priorytetów- SP, WRR, SP+WRR, Limotowanie transmisji w zależności od portu/przepływu danych, VLAN Voice |
Cechy przełącznika warstwy 2 |
IGMP Snooping V1/V2/V3, Obsługa protokołu LACP (zgodnie ze standardem 802.3ad (do 6 grup, maksymalnie 4 porty na grupę), Spanning Tree STP/RSTP/MSTP, LLDP, LLDP-Med, Filtrowanie/ochrona BPDU, TC/Root Protect, Wykrywanie pętli zwrotnych, Kontrola przepływu danych (802.3x) |
Sieci VLAN | jednoczesna obsługa do 512 VLAN z 4096 identyfikatorów VLAN ID |
Bezpieczeństwo transmisji |
SSH v1/v2, SSL v2/v3/TLSv1, Port security, Broadcast/Multicast/Unknown-unicast Storm Control |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Wymiary zewnętrzne | 209x126x26mm |
Dopuszczalna temperatura pracy | 0°C ÷ 40°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie | Zasilacz zewnętrzny (moc wyjściowa 53,5 V DC/1,31 A) |
Pobór mocy |
10,5 W (220 V/50 Hz), 75,3 W (220 V/50 Hz) (podczas zasilania z mocą 58 W) |
Chłodzenie | Bezwentylatorowy |
Certyfikaty |
CE, FCC, RoHS |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Przełącznik Smart JetStream, 16 portów gigabitowych, 2 sloty SFP
Standardy | IEEE 802.3/i/u/ab/ad/x/d/s/w/q/p |
---|---|
Porty miedziane |
16x 10/100/1000 Mbps RJ-45, Automatyczna negocjacja (Auto-MDI/MDIX) |
Sloty SFP | 2 gigabitowe sloty SFP |
Wydajność | |
Przepustowość | 36 Gb/s |
Szybkość przekierowań pakietów | 26,8 Mp/s |
Tablica adresów MAC | 8k |
Funkcje oprogramowania | |
Quality of Service |
Support 802.1p CoS/DSCP priority, Support 4 priority queues, Queue scheduling- SP, WRR, SP+WRR, Port/Flow- based Rate Limiting |
Funkcje L2 i L2+ Features |
DHCP Relay, DHCP VLAN Relay, DHCP L2 Relay, Link Aggregation, Static link aggregation, 802.3ad LACP, Up to 8 aggregation groups and up to 8 ports per group, Spanning Tree Protocol, 802.1D STP, 802.1w RSTP, 802.1s MSTP, STP Security TC Protect, BPDU Filter/Protect, Root Protect, Loopback Detection, Flow Control, 802.3x Flow Control, Mirroring, Port Mirroring, CPU Mirroring, One-to-One, Many-to-One, Flow-Based, Ingress/Egress/Both, Device Link Detect Protocol (DLDP), 802.1ab LLDP/ LLDP-MED |
L2 Multicast |
511 IPv4, IPv6 shared multicast groups, IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Static Group Config, Multicast VLAN Registration (MVR), Multicast Filtering, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Static Group Config, Limited IP Multicast (256 profiles and 16 entries per profile) |
IPv6 |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, IPv6 neighbor discovery (ND), Path maximum transmission unit (MTU) discovery, Internet Control Message Protocol (ICMP) version 6, TCPv6/UDPv6, IPv6 applications, DHCPv6 Client, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, Http/Https, IPv6 TFTP |
VLAN |
VLAN Group, Max. 4K VLAN Groups, 802.1Q tag VLAN, MAC VLAN, Protocol VLAN, GVRP, Voice VLAN |
Bezpieczeństwo transmisji |
AAA, 802.1X, Port based authentication, MAC (Host) based authentication, Authentication Method includes PAP/EAP-MD5, MAB, Guest VLAN, Support Radius authentication and accountability, IP/IPv6-MAC Binding, 512 Binding Entries, DHCP Snooping, DHCPv6 Snooping, ARP Inspection, ND Detection, IP Source Guard, 253 Entries, Source IP+Source MAC, IPv6 Source Guard, 183 Entries, Source IPv6 Address+Source MAC, DoS Defend, Static/Dynamic/Permanent Port Security, Up to 64 MAC addresses per port, Broadcast/Multicast/Unicast Storm Control, kbps/ratio control mode, Port Isolation, Secure web management through HTTPS with SSLv3/TLS 1.2, Secure Command Line Interface (CLI) management with SSHv1/SSHv2, IP/Port/MAC based access control |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Wymiary zewnętrzne | 440 × 180 × 44 mm (17,3 × 7,1 × 1,7) |
Dopuszczalna temperatura pracy | 0°C ÷ 40°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie | 100-240 V AC~50/60 Hz |
Pobór mocy | 12,3 W (220 V/50 Hz) |
Chłodzenie | Bezwentylatorowy |
Certyfikaty |
CE, FCC, RoHS |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Przełącznik Easy Smart JetStream, 18 portów gigabitowych, w tym 16 portów PoE+
Standardy |
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3af, IEEE 802.3at, IEEE 802.1q, IEEE 802.1p |
---|---|
Porty miedziane | 16x 10/100/1000 Mbps RJ-45 |
Porty SFP | 2 gigabitowe porty SFP |
Bezwentylatorowy | Nie - 2 wentylator |
Porty PoE |
Standard 802.3 at, Porty 1- 16, Wydatek energetyczny PoE 192W |
Wydajność | |
Wydajność przełączania | 36 Gb/s |
Szybkość przekierowań pakietów | 23,8 Mb/s |
Tablica adresów MAC | 8K |
Bufor pakietów | 4,1 Mb |
Ramki jumbo | 9 KB |
Funkcje oprogramowania | |
Funkcja Quality of Service |
Obsługa priorytetowania w oparciu o port/802.1p/DSCP, 4 kolejki priorytetowania, Ograniczenie prędkości, Storm Control |
Cechy przełącznika warstwy 2 |
IGMP Snooping V1/V2/V3, Statyczna agregacja łączy, Mirroring portu, Diagnostyka kabli, Zapobieganie pętlom |
Sieci VLAN |
Jednoczesna obsługa do 128 VLAN (z 4tys. identyfikatorów VLAN), MTU/Port/Tag VLAN |
Zarządzanie |
Interfejs webowy GUI, Program Easy Smart Configuration Utility |
Metoda transmisji | Store-And-Forward |
Wymiary zewnętrzne | 440 × 180 × 44 mm (17,3 × 7,1 × 1,7 cali) |
Dopuszczalna temperatura pracy | 0°C~40℃ (32℉~104℉) |
Dopuszczalna temperatura przechowywania | -40℃~70℃ (-40℉~158℉) |
Dopuszczalna wilgotność powietrza |
10%~90%, niekondensująca |
Dopuszczalna wilgotność przechowywania |
5%~90%, niekondensująca |
Zasilanie |
100-240VAC, 50/60Hz |
Pobór mocy |
18,73 W (220/50 Hz bez podłączonego PD), 217,22 W (220/50 Hz z podłączonym PD o mocy 192 W) |
Maks, wydzielanie ciepła |
63,89 BTU/h (bez podłączonego PD), 741,15 BTU/h (z podłączonym PD o mocy 192 W) |
Certyfikaty |
CE, FCC, RoHS |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Przełącznik Smart JetStream, 28 portów gigabitowych, w tym 24 porty PoE+
Standardy | IEEE 802.3/i/u/ab/z/ad/x/d/s/w/q/p |
---|---|
Porty miedziane |
24x 10/100/1000 Mbps RJ-45, Automatyczna negocjacja (Auto-MDI/MDIX) |
Sloty SFP | 4 gigabitowe sloty SFP |
Porty PoE+ (RJ45) |
Standardy 802.3af/at, Porty PoE+ 24 porty, Zasilanie 250 W |
Wydajność | |
Przepustowość | 56 Gb/s |
Szybkość przekierowań pakietów | 41,7 Mp/s |
Tablica adresów MAC | 8k |
Bufor pakietów | 4,1 Mbit |
Ramki jumbo | 9 KB |
Funkcje oprogramowania | |
Quality of Service |
Support 802.1p CoS/DSCP priority, Support 4 priority queues, Queue scheduling- SP, WRR, SP+WRR, Port/Flow- based Rate Limiting |
Funkcje L2 i L2+ |
DHCP Relay, DHCP VLAN Relay, DHCP L2 Relay, Link Aggregation, Static link aggregation, 802.3ad LACP, Up to 8 aggregation groups and up to 8 ports per group, Spanning Tree Protocol, 802.1D STP, 802.1w RSTP, 802.1s MSTP, STP Security TC Protect, BPDU Filter/Protect, Root Protect, Loopback Detection, Flow Control, 802.3x Flow Control, Mirroring, Port Mirroring, CPU Mirroring, One-to-One, Many-to-One, Flow-Based, Ingress/Egress/Both, Device Link Detect Protocol (DLDP), 802.1ab LLDP/ LLDP-MED |
L2 Multicast |
511 IPv4, IPv6 shared multicast groups, IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Static Group Config, Multicast VLAN Registration (MVR), Multicast Filtering, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Static Group Config, Limited IP Multicast (256 profiles and 16 entries per profile) |
IPv6 |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, IPv6 neighbor discovery (ND), Path maximum transmission unit (MTU) discovery, Internet Control Message Protocol (ICMP) version 6, TCPv6/UDPv6, IPv6 applications, DHCPv6 Client, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, Http/Https, IPv6 TFTP |
VLAN |
VLAN Group, Max. 4K VLAN Groups, 802.1Q tag VLAN, MAC VLAN, Protocol VLAN, GVRP, Voice VLAN |
Bezpieczeństwo transmisji |
AAA, 802.1X, Port based authentication, MAC (Host) based authentication, Authentication Method includes PAP/EAP-MD5, MAB, Guest VLAN, Support Radius authentication and accountability, IP/IPv6-MAC Binding, 512 Binding Entries, DHCP Snooping, DHCPv6 Snooping, ARP Inspection, ND Detection, IP Source Guard, 253 Entries, Source IP+Source MAC, IPv6 Source Guard, 183 Entries, Source IPv6 Address+Source MAC, DoS Defend, Static/Dynamic/Permanent Port Security, Up to 64 MAC addresses per port, Broadcast/Multicast/Unicast Storm Control, kbps/ratio control mode, Port Isolation, Secure web management through HTTPS with SSLv3/TLS 1.2, Secure Command Line Interface (CLI) management with SSHv1/SSHv2, IP/Port/MAC based access control |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Wymiary zewnętrzne | 440 × 180 × 44 mm (17,3 × 7,1 × 1,7) |
Dopuszczalna temperatura pracy | 0°C ÷ 50°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie | 100-240 V AC~50/60 Hz |
Pobór mocy |
32,1 W (110 V/50 Hz) (bez podłączonego urządzenia z obsługą PoE), 308,6 W (110 V/50 Hz) (podczas zasilania z mocą 250 W) |
Ilość generowanego ciepła |
109,53 BTU/h (bez podłączonego urządzenia z obsługą PoE), 1052,94 BTU/h (podczas zasilania z mocą 250 W) |
Chłodzenie | 2 wentylatory |
Certyfikaty |
CE, FCC, RoHS |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Przełącznik Easy Smart PoE+, 28 portów gigabitowych, w tym 24 porty PoE+
Standardy |
IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3af, IEEE 802.3at, IEEE 802.1q, IEEE 802.1p |
---|---|
Porty miedziane | 26x 10/100/1000 Mbps RJ-45 |
Porty SFP | 2 gigabitowe porty SFP |
Bezwentylatorowy | Nie - 2 wentylatory |
Porty PoE |
Standard 802.3 at, Porty 1- 24, Wydatek energetyczny PoE 250W |
Wydajność | |
Wydajność przełączania | 56 Gb/s |
Szybkość przekierowań pakietów | 41.7 Mb/s |
Tablica adresów MAC | 8K |
Bufor pakietów | 4,1 Mb |
Ramki jumbo | 9 KB |
Funkcje oprogramowania | |
Funkcja Quality of Service |
Obsługa priorytetowania w oparciu o port/802.1p/DSCP, 4 kolejki priorytetowania, Ograniczenie prędkości, Storm Control |
Cechy przełącznika warstwy 2 |
IGMP Snooping V1/V2/V3, Statyczna agregacja łączy, Mirroring portu, Diagnostyka kabli, Zapobieganie pętlom |
Sieci VLAN |
Jednoczesna obsługa do 128 VLAN (z 4tys. identyfikatorów VLAN), MTU/Port/Tag VLAN |
Zarządzanie |
Interfejs webowy GUI, Program Easy Smart Configuration Utility |
Metoda transmisji | Store-And-Forward |
Wymiary zewnętrzne | 440 × 220 × 44 mm (17,3 × 8.7 × 1,7 cali) |
Dopuszczalna temperatura pracy | 0°C~50℃ (32℉~122℉) |
Dopuszczalna temperatura przechowywania | -40℃~70℃ (-40℉~158℉) |
Dopuszczalna wilgotność powietrza |
10%~90%, niekondensująca |
Dopuszczalna wilgotność przechowywania |
5%~90%, niekondensująca |
Zasilanie |
100-240VAC, 50/60Hz |
Pobór mocy |
27 W (220/50 Hz bez podłączonego PD), 304.7 W (220/50 Hz z podłączonym PD o mocy 250 W) |
Maks, wydzielanie ciepła |
92.07 BTU/h (bez podłączonego PD), 1039.03 BTU/h (z podłączonym PD o mocy 250 W) |
Certyfikaty |
CE, FCC, RoHS |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Przełącznik zarządzalny JetStream L2+, 8 slotów SFP+ 10 GE
Porty | 8x 10G SFP+ |
---|---|
Dodatkowe porty |
1 port konsolowy RJ45, 1 port konsolowy microUSB |
Bezwentylatorowy | Tak |
Funkcje oprogramowania | |
Quality of Service |
8 kolejek priorytetowania, Obsługa priorytetowania 802.1p CoS/DSCP, Tryb harmonogramu priorytetowania SP (Strict Priority), WRR (Weighted Round Robin), SP+WRR, Kontrola przepustowości, Ograniczanie prędkości transferu w oparciu o port/przepływ danych, Płynniejsze działanie, Działania dla przepływów, Mirror (do obsługiwanego interfejsu), Redirect (do obsługiwanego interfejsu), Limit prędkości, QoS Remark |
Funkcje L2 i L2+ |
Agregacja łączy, Statyczna agregacja łączy, LACP 802.3ad, Do 8 grup agregacji i do 8 portów na grupę, Protokół drzewa rozpinającego (STP), STP 802.1D, RSTP 802.1w, MSTP 802.1s, Zabezpieczenia STP ochrona TC, filtrowanie poprzez pakiety BPDU, ochrona BPDU, ochrona Root, Wykrywanie pętli zwrotnych, Oparte na portach, Oparte na VLAN, Kontrola przepływu, Kontrola przepływu 802.3x, Zapobieganie blokowaniu HOL, Mirroring, Port Mirroring, Mirroring procesora, Przesył One-to-One, Przesył Many-to-One, Port wejścia/wyjścia / obydwa porty |
L2 Multicast |
Obsługa 511 grup IGMP (IPv4, IPv6), IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Uwierzytelnianie IGMP, Uwierzytelnianie IGMP, MVR, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Konfiguracja grupy statycznej, Ograniczone przekazywanie IP Multicast, Filtrowanie transmisji Multicast 256 profili i 16 wpisów na profil |
IPv6 |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, IPv6 neighbor discovery (ND), Path maximum transmission unit (MTU) discovery, Internet Control Message Protocol (ICMP) version 6, TCPv6/UDPv6, IPv6 applications, DHCPv6 Client, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, Http/Https, IPv6 TFTP |
VLAN |
Grupy VLAN, Maks. 4K grup VLAN, Tagowanie 802.1Q VLAN, Adres MAC VLAN 12 wpisów, Protokół VLAN, GVRP, VLAN VPN (QinQ), QinQ oparty na portach, Selective QinQ, Głosowa sieć VLAN |
Bezpieczeństwo transmisji |
Wiązanie adresów IP, MAC i portów, DHCP Snooping, Inspekcja ARP, Ochrona źródłowego adresu IPv4, Wiązanie adresów IPv6, MAC i portów, DHCPv6 Snooping, Wykrywanie ND, Ochrona źródłowego adresu IPv6, Ochrona przed atakami DoS, Ochrona portów poprzez ich statyczną/dynamiczną/stałą konfigurację, Do 64 adresów MAC na port, Storm Control Broadcast/Multicast/Unicast, tryb kontroli (kb/s/wskaźnik), Kontrola dostępu w oparciu o IP/port/MAC, Uwierzytelnianie 802.1X, Uwierzytelnianie w oparciu o port, Uwierzytelnianie w oparciu o adres MAC, Przydzielanie VLAN, MAB, Sieć VLAN dla gości, Uwierzytelnianie i autoryzowanie poprzez Radius, AAA (w tym TACACS+), Izolacja portów, Bezpieczne zarządzanie webowe poprzez HTTPS z szyfrowaniem SSLv3/TLS 1.2, Bezpieczne zarządzanie CLI z szyfrowaniem SSHv1/SSHv2 |
Cechy przełącznika L3 |
16 interfejsów IPv4/IPv6, Routing statyczny, 48 tras statycznych, Statyczne wpisy ARP, 316 wpisów ARP, Proxy ARP, Gratuitous ARP, Serwer DHCP, DHCP Relay, DHCP L2 Relay |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Pojemność przełączania [Gbps] | 160 |
Szybkość przekierowań pakietów | 119,04 Mp/s |
Tablica adresów MAC | 32K |
Ramki jumbo | 9 KB |
Montaż | Szafa Rack |
Wymiary zewnętrzne | 440 × 180 × 44 mm (17.3 × 7.1 × 1.7 cali) |
Dopuszczalna temperatura pracy | 0°C ÷ 45°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie |
wbudowane, 100~240VAC 50/60Hz |
Maks. zużycie energii | 15,46 W (110 V/60 Hz) |
Ilość generowanego ciepła | 52,75 BTU/h (110 V/60 Hz) |
Certyfikaty |
CE, FCC |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Przełącznik zarządzalny L2+ JetStream, 8 portów gigabitowych, 2 sloty SFP
Standardy |
IEEE 802.3 10Base-T, IEEE802.3u 100Base-TX |
---|---|
Porty miedziane | 8x 10/100/1000 Mbps RJ-45 |
Wolne sloty | 2x 1000 Mbps SFP |
Dodatkowe porty |
1 port konsolowy RJ45, 1 port konsolowy microUSB |
Automatyczne krosowanie MDI/MDI-X | tak |
Automatyczna negocjacja prędkości (Nway) | tak |
Funkcje oprogramowania | |
Quality of Service |
8 kolejek priorytetowania, Obsługa priorytetowania 802.1p CoS/DSCP, Tryb harmonogramu priorytetowania SP (Strict Priority), WRR (Weighted Round Robin), SP+WRR, Kontrola przepustowości, Ograniczanie prędkości transferu w oparciu o port/przepływ danych, Płynniejsze działanie, Działania dla przepływów, Mirror (do obsługiwanego interfejsu), Redirect (do obsługiwanego interfejsu), Limit prędkości, QoS Remark |
Funkcje L2 i L2+ |
Agregacja łączy, Statyczna agregacja łączy, LACP 802.3ad, Do 8 grup agregacji i do 8 portów na grupę, Protokół drzewa rozpinającego (STP), STP 802.1D, RSTP 802.1w, MSTP 802.1s, Zabezpieczenia STP ochrona TC, filtrowanie poprzez pakiety BPDU, ochrona BPDU, ochrona Root, Wykrywanie pętli zwrotnych, Oparte na portach, Oparte na VLAN, Kontrola przepływu, Kontrola przepływu 802.3x, Zapobieganie blokowaniu HOL, Mirroring, Port Mirroring, Mirroring procesora, Przesył One-to-One, Przesył Many-to-One, Port wejścia/wyjścia / obydwa porty |
L2 Multicast |
Obsługa 511 grup IGMP (IPv4, IPv6), IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Uwierzytelnianie IGMP, Uwierzytelnianie IGMP, MVR, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Konfiguracja grupy statycznej, Ograniczone przekazywanie IP Multicast, Filtrowanie transmisji Multicast 256 profili i 16 wpisów na profil |
IPv6 |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, IPv6 neighbor discovery (ND), Path maximum transmission unit (MTU) discovery, Internet Control Message Protocol (ICMP) version 6, TCPv6/UDPv6, IPv6 applications, DHCPv6 Client, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, Http/Https, IPv6 TFTP |
VLAN |
Grupy VLAN, Maks. 4K grup VLAN, Tagowanie 802.1Q VLAN, Adres MAC VLAN 12 wpisów, Protokół VLAN, GVRP, VLAN VPN (QinQ), QinQ oparty na portach, Selective QinQ, Głosowa sieć VLAN |
Bezpieczeństwo transmisji |
Wiązanie adresów IP, MAC i portów, DHCP Snooping, Inspekcja ARP, Ochrona źródłowego adresu IPv4, Wiązanie adresów IPv6, MAC i portów, DHCPv6 Snooping, Wykrywanie ND, Ochrona źródłowego adresu IPv6, Ochrona przed atakami DoS, Ochrona portów poprzez ich statyczną/dynamiczną/stałą konfigurację, Do 64 adresów MAC na port, Storm Control Broadcast/Multicast/Unicast, tryb kontroli (kb/s/wskaźnik), Kontrola dostępu w oparciu o IP/port/MAC, Uwierzytelnianie 802.1X, Uwierzytelnianie w oparciu o port, Uwierzytelnianie w oparciu o adres MAC, Przydzielanie VLAN, MAB, Sieć VLAN dla gości, Uwierzytelnianie i autoryzowanie poprzez Radius, AAA (w tym TACACS+), Izolacja portów, Bezpieczne zarządzanie webowe poprzez HTTPS z szyfrowaniem SSLv3/TLS 1.2, Bezpieczne zarządzanie CLI z szyfrowaniem SSHv1/SSHv2 |
Cechy przełącznika L3 |
16 interfejsów IPv4/IPv6, Routing statyczny, 48 tras statycznych, Statyczne wpisy ARP, 316 wpisów ARP, Proxy ARP, Gratuitous ARP, Serwer DHCP, DHCP Relay, DHCP L2 Relay |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Pojemność przełączania [Gbps] | 20 |
Pamięć adresów MAC | 8000 |
Szybkość przekierowań pakietów | 14,89 Mp/s |
Typ obudowy |
11,6", metal, w komplecie mocowanie do szafy 19" |
Wymiary zewnętrzne | 294x180x44 mm |
Dopuszczalna temperatura pracy | 0°C ÷ 45°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie |
wbudowane, 100~240VAC 50/60Hz |
Maks. zużycie energii | 6,84 W (220 V/50 Hz) |
Ilość generowanego ciepła | 23,33 BTU/h (220 V/50 Hz) |
Certyfikaty |
CE, FCC |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Przełącznik zarządzalny L2+ JetStream, 8 portów PoE+ 2.5GBASE-T, 2 sloty SFP+ 10 GE
Standardy |
IEEE 802.3 10Base-T, IEEE802.3u 100Base-TX |
---|---|
Porty miedziane | 8x 100/1000/2500 Mbps RJ-45 |
Wolne sloty | 2x SFP 10G |
Dodatkowe porty |
1 port konsolowy RJ45, 1 port konsolowy microUSB |
Automatyczne krosowanie MDI/MDI-X | tak |
Automatyczna negocjacja prędkości (Nway) | tak |
Funkcje oprogramowania | |
Quality of Service |
8 kolejek priorytetowania, Obsługa priorytetowania 802.1p CoS/DSCP, Tryb harmonogramu priorytetowania SP (Strict Priority), WRR (Weighted Round Robin), SP+WRR, Kontrola przepustowości, Ograniczanie prędkości transferu w oparciu o port/przepływ danych, Płynniejsze działanie, Działania dla przepływów, Mirror (do obsługiwanego interfejsu), Redirect (do obsługiwanego interfejsu), Limit prędkości, QoS Remark |
Funkcje L2 i L2+ |
Agregacja łączy, Statyczna agregacja łączy, LACP 802.3ad, Do 8 grup agregacji i do 8 portów na grupę, Protokół drzewa rozpinającego (STP), STP 802.1D, RSTP 802.1w, MSTP 802.1s, Zabezpieczenia STP ochrona TC, filtrowanie poprzez pakiety BPDU, ochrona BPDU, ochrona Root, Wykrywanie pętli zwrotnych, Oparte na portach, Oparte na VLAN, Kontrola przepływu, Kontrola przepływu 802.3x, Zapobieganie blokowaniu HOL, Mirroring, Port Mirroring, Mirroring procesora, Przesył One-to-One, Przesył Many-to-One, Port wejścia/wyjścia / obydwa porty |
L2 Multicast |
Obsługa 511 grup IGMP (IPv4, IPv6), IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Uwierzytelnianie IGMP, Uwierzytelnianie IGMP, MVR, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Konfiguracja grupy statycznej, Ograniczone przekazywanie IP Multicast, Filtrowanie transmisji Multicast 256 profili i 16 wpisów na profil |
IPv6 |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, IPv6 neighbor discovery (ND), Path maximum transmission unit (MTU) discovery, Internet Control Message Protocol (ICMP) version 6, TCPv6/UDPv6, IPv6 applications, DHCPv6 Client, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, Http/Https, IPv6 TFTP |
VLAN |
Grupy VLAN, Maks. 4K grup VLAN, Tagowanie 802.1Q VLAN, Adres MAC VLAN 12 wpisów, Protokół VLAN, GVRP, VLAN VPN (QinQ), QinQ oparty na portach, Selective QinQ, Głosowa sieć VLAN |
Bezpieczeństwo transmisji |
Wiązanie adresów IP, MAC i portów, DHCP Snooping, Inspekcja ARP, Ochrona źródłowego adresu IPv4, Wiązanie adresów IPv6, MAC i portów, DHCPv6 Snooping, Wykrywanie ND, Ochrona źródłowego adresu IPv6, Ochrona przed atakami DoS, Ochrona portów poprzez ich statyczną/dynamiczną/stałą konfigurację, Do 64 adresów MAC na port, Storm Control Broadcast/Multicast/Unicast, tryb kontroli (kb/s/wskaźnik), Kontrola dostępu w oparciu o IP/port/MAC, Uwierzytelnianie 802.1X, Uwierzytelnianie w oparciu o port, Uwierzytelnianie w oparciu o adres MAC, Przydzielanie VLAN, MAB, Sieć VLAN dla gości, Uwierzytelnianie i autoryzowanie poprzez Radius, AAA (w tym TACACS+), Izolacja portów, Bezpieczne zarządzanie webowe poprzez HTTPS z szyfrowaniem SSLv3/TLS 1.2, Bezpieczne zarządzanie CLI z szyfrowaniem SSHv1/SSHv2 |
Cechy przełącznika L3 |
16 interfejsów IPv4/IPv6, Routing statyczny, 48 tras statycznych, Statyczne wpisy ARP, 316 wpisów ARP, Proxy ARP, Gratuitous ARP, Serwer DHCP, DHCP Relay, DHCP L2 Relay |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Pojemność przełączania [Gbps] | 80 |
Szybkość przekierowań pakietów | 59,52 Mp/s |
Tablica adresów MAC | 16 K |
Ramki jumbo | 9 KB |
Typ obudowy | Możliwość montażu w szafie rack |
Wymiary zewnętrzne | 440 × 180 × 44 mm (17,3 × 7,1 × 1,7 cala) |
Bezwentylatorowy |
Nie, 2 wentylatory |
Dopuszczalna temperatura pracy | 0°C ÷ 50°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie |
wbudowane, 100~240VAC 50/60Hz |
Maks. zużycie energii |
17,24 W (110 V/50 Hz) (bez podłączonego urządzenia z obsługą PoE), 291,49 W (110 V/50 Hz) (podczas zasilania z mocą 240 W) |
Ilość generowanego ciepła |
58,82 BTU/h (bez podłączonego urządzenia z obsługą PoE), 994,56 BTU/h (podczas zasilania z mocą 240 W) |
Certyfikaty |
CE, FCC, RoHS |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Porty | |
---|---|
RJ-45 (10/100/1000 Mbps) | 16 |
SFP (100/1000 Mbps) | 2 |
Port zarządzania |
RJ45 Serial Port, Ethernet In/Out Band |
Power over Ethernet (PoE) | |
POE+ IEEE 802.3af/at | Pins 1, 2+; 3, 6- |
24VDC Passive PoE | Pins 4, 5+; 7, 8- |
Całkowita moc dedykowana PoE | 34,2W |
Zakres napięcia 802.3at | 50–57V |
Max. moc Passive PoE na port | 17W |
Zakres napięcia 24V Passive PoE | 20-27V |
Wydajność | |
Pojemność przełączania [Gbps] | 36 |
Prędkość przekazywania pakietów [Mpps] | 26,78 |
Software | |
Przełączniki warstwy 2 |
Broadcast Storm Recovery, Broadcast/Multicast/Unknown Unicast Storm Recovery, DHCP Snooping, IGMP Snooping Querier, Independent VLAN Learning (IVL) Support, Jumbo Ethernet Frame Support, Port MAC Locking, Port Mirroring, Protected Ports, Static MAC Filtering, TACACS+, Voice VLANs, Unauthenticated VLAN, Internal 802.1X Authentication Server |
Zarządzanie |
Web UI, Industry-Standard CLI, IPv6 Management, Password Management, Autoinstall Support for Firmware Images and Configuration Files, SNMP v1, v2, and v3, SSH 1.5 and 2.0, SSL 3.0 and TLS 1.0, Secure Copy (SCP), Telnet (Multi-Session Support) |
Podstawowe funkcje przełączania |
ANSI/TIA-1057 - LLDP-Media Endpoint Discovery (MED), IEEE 802.1AB - Link Layer Discovery Protocol (LLDP), IEEE 802.1D - Spanning Tree Compatibility, IEEE 802.1S - Multiple Spanning Tree Compatibility, IEEE 802.1W - Rapid Spanning Tree Compatibility, IEEE 802.1Q - Virtual LANs with Port-Based VLANs, IEEE 802.1p - Ethernet Priority with User Provisioning and Mapping, IEEE 802.1X - Port-Based Authentication with Guest VLAN Support, IEEE 802.3 - 10BASE-T, IEEE 802.3u - 100BASE-T, IEEE 802.3ab - 1000BASE-T, IEEE 802.1ak - Virtual Bridged Local Area Networks - Amendment 07 - Multiple Registration Protocol, IEEE 802.3ac - VLAN Tagging, IEEE 802.3ad - Link Aggregation, IEEE 802.3x - Flow Control, IEEE 802.1D-2004 - Generic Attribute Registration Protocol - Clause 12 (GARP), IEEE 802.1D-2004 - Dynamic L2 multicast registration - Clause 10 (GMRP), IEEE 802.1Q-2003 - Dynamic VLAN registration - Clause 11.2 (GVRP), RFC 4541 - Considerations for Internet Group Management Protocol (IGMP) Snooping Switches, RFC 5171 - Unidirectional Link Detection (UDLD) Protocol |
Ogólne | |
Wymiary zewnętrzne | 443 x 43 x 221 mm |
Waga | 2,8kg |
Waga z uszami do mocowania | 2,89kg |
Zasilanie |
100-240VAC/50-60 Hz, AC/DC, wewnętrzne - 150W DC |
Temperatura pracy | -5 ÷ 40°C |
Dopuszczalna wilgotność otoczenia |
5% ÷ 95%, niekondensująca |
Certyfikaty |
CE, FCC, IC |
Zabezpieczenia na wstrząsy i wibracje | Standard ETSI300-019-1.4 |
Producent | Ubiquiti |
Porty | |
---|---|
Porty RJ-45 10/100/1000 | 24 |
Porty SFP | 4 |
Port konsoli RJ-45 | 1 |
Wydajność | |
Prędkość przekazywania pakietów [Mpps] | 41,7 |
Pojemność przełączania [Gbps] | 56 |
Przełączniki warstwy 2 | |
Sterownie przepływem danych |
IEEE 802.3x dla trybu full duplex, Back-Pressure dla trybu half duplex |
Spanning Tree Protocol (STP) |
IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), BPDU Filter, Root Guard, BPDU Guard, Loopback Detection |
VLAN |
Private VLAN, GVRP, IEEE 802.1v, MAC Based, IP Subnet VLAN, Port Based, Voice VLAN, VLAN Trunking |
Link Aggregation |
Static Trunk, IEEE 802.3ad Link Aggregation Control Protocol, Trunk groups- 16, Trunk links- 2~8 ports for Gigabit Ethernet ports, 2~4 porty dla portów 10 Gigabit Ethernet, Load Balance (SA+DA, SA, DA, SIP+DIP, SIP, DIP) |
Obsługa IGMP |
IGMP v1/v2/v3 snooping, IGMP Proxy reporting, IGMP Filtering, IGMP Throttling, IGMP Immediate Leave, IGMP Querier |
Inne |
MVR (Multicast VLAN Registration), Obsługa Q-in-Q, Obsługa wyboru Q-in-Q, UDLD, G.8032 (ERPS), Obsługa jumbo frames up to 10KB, Obsługa Digital Diagnostic Monitoring (DDM), Diagnostyka Przewodu, Auto-negocjacja dla portu speed oraz trybu duplex |
Bezpieczeństwo | |
ACL |
Base on src/dst IP, Base on IP protocol type, Base on TCP/UDP src.dst Port, Base on src/dst MAC |
IEEE 802.1x |
Port-based, MAC-based, VLAN Assignment |
Management Access Filtering |
SNMP, WEB, Telnet |
TACACS+ |
Accounting, Authorization |
RADIUS (RFC2138) |
Authentication, Accounting |
Quality of Service (QoS) |
Priority Queues 4 hardware queues per port, 802.1p-based COS, IP DSCP-based COS, TCP/UDP Port-based COS, PHB (Per Hop Behavior – internal priority), Port-based default priority, WRR priority scheduling, Strict piority scheduling, Hybrid (WRR +Strict), Rate limiting (ingress and egress, per port base), DiffServ |
Rate Limiting |
Ingress, Egress |
Inne zabezpieczenia |
ACL L2/L3/L4, HTTP and SSL ( Secured Web), Dynamic ARP inspection (DAI), Instruction lock (link detection), MAC Based Authentication, MAC Filter, SSH v1.5/ v2.0 (Secured Telnet Session), Username/Password Authentication (Lokalne/zdalne) |
Zarządzanie | |
Switch Management |
CLI poprzez port konsoli lub Telnet, WEB management |
Oprogramowanie i konfiguracja |
Aktualizacja oprogramowania poprzez serwer TFTP, obsługa dual image, obsługa auto configuration provision, automatyczna aktualizacja oprogramowania, Multiple configuration files, konfiguracja pliku upload/download poprzez serwer TFTP |
Zdalne monitorowanie sieci (RMON) | Obsługa grup 1, 2, 3, 9 |
SNMP |
wersja 1, 2c, 3 |
Inne |
BOOTP, DHCP client for IP address assignment, SNTP, NTP, IP clustering, Port mirroring, VLAN mirror, sFlow, Event/Error Log/Syslog, Remote log(RFC3164),, SMTP, MIB I/II, LLDP (802.1ab), Auto traffic control |
Funkcje IPv6 |
ICMPv6, ICMPv6 Redirect, IPv4/IPv6 Dual Protocol Stack, IPv6 Address Types (Unicast/Multicast), IPv6 Neighbor Discovery |
Zarządzanie IPv6 |
Obsługa - IPv6 SNTP, SNMP po IPv6, IPv6 Telnet, Remote IPv6 Ping, IPv6 Syslog, IPv6 DNS Resolver, IPv6 TFTP, HTTP po IPv6, IPv6 sFlow |
Ogólne | |
Pamięć adresów MAC | 16K |
Wskaźniki LED |
Port, Uplink, System, Diagnostic |
Wymiary | 440 x 280 x 44 mm |
Waga | 2,68kg |
Temperatura pracy | 0 ÷ 50°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zgodność z normami/zaleceniami | |
Certyfikaty |
FCC Class A, CE, Safety Compliance- CB, Safety Compliance- UL |
Producent | Edge-corE |
Porty | |
---|---|
RJ-45 (10/100/1000 Mbps) | 24 |
SFP (100/1000 Mbps) | 2 |
RJ45 Serial Port, Ethernet Wej/Wyj | 1 |
Power over Ethernet (PoE) | |
Całkowita moc dedykowana PoE | 34,2W |
Max. Passive PoE na jeden port | 17W |
Interfejsy PoE |
POE+ IEEE 802.3af/at (Piny 1, 2+; 3, 6-), 24VDC Passive PoE (Piny 4, 5+; 7, 8-) |
Wydajność | |
Pojemność przełączania [Gbps] | 52 |
Ogólne | |
Wymiary zewnętrzne | 485 x 43.7 x 285.4 mm |
Waga | 4,7kg |
Zasilanie | 100-240V AC 50~60 Hz |
Max. pobór mocy |
z PoE - 250W, bez PoE - 30W |
Zasilacz | wbudowany 250W |
Temperatura pracy | -5 ÷ 40°C |
Dopuszczalna wilgotność otoczenia |
5% ÷ 95%, niekondensująca |
Zabezpieczenia ESD/EMP | ±24 kV |
Zabezpieczenia na wstrząsy i wibracje | ETSI300-019-1.4 Standard |
Certyfikaty |
CE, FCC, IC |
Producent | Ubiquiti |
Przełącznik zarządzalny L2 JetStream, 24 porty Gb, 4 sloty SFP
Standardy |
IEEE 802.3 10Base-T, IEEE802.3u 100Base-TX |
---|---|
Porty miedziane | 24x 10/100/1000 Mbps RJ-45 |
Wolne sloty | 4x 1000 Mbps SFP |
Dodatkowe porty |
1 port konsolowy RJ45, 1 port konsolowy microUSB |
Automatyczne krosowanie MDI/MDI-X | tak |
Automatyczna negocjacja prędkości (Nway) | tak |
Funkcje oprogramowania | |
Quality of Service |
8 kolejek priorytetowania, Obsługa priorytetowania 802.1p CoS/DSCP, Tryb harmonogramu priorytetowania SP (Strict Priority), WRR (Weighted Round Robin), SP+WRR, Kontrola przepustowości, Ograniczanie prędkości transferu w oparciu o port/przepływ danych, Płynniejsze działanie, Działania dla przepływów, Mirror (do obsługiwanego interfejsu), Redirect (do obsługiwanego interfejsu), Limit prędkości, QoS Remark |
Funkcje L2 i L2+ |
Agregacja łączy, Statyczna agregacja łączy, LACP 802.3ad, Do 8 grup agregacji i do 8 portów na grupę, Protokół drzewa rozpinającego (STP), STP 802.1D, RSTP 802.1w, MSTP 802.1s, Zabezpieczenia STP ochrona TC, filtrowanie poprzez pakiety BPDU, ochrona BPDU, ochrona Root, Wykrywanie pętli zwrotnych, Oparte na portach, Oparte na VLAN, Kontrola przepływu, Kontrola przepływu 802.3x, Zapobieganie blokowaniu HOL, Mirroring, Port Mirroring, Mirroring procesora, Przesył One-to-One, Przesył Many-to-One, Port wejścia/wyjścia / obydwa porty |
L2 Multicast |
Obsługa 511 grup IGMP (IPv4, IPv6), IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Uwierzytelnianie IGMP, Uwierzytelnianie IGMP, MVR, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Konfiguracja grupy statycznej, Ograniczone przekazywanie IP Multicast, Filtrowanie transmisji Multicast 256 profili i 16 wpisów na profil |
IPv6 |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, IPv6 neighbor discovery (ND), Path maximum transmission unit (MTU) discovery, Internet Control Message Protocol (ICMP) version 6, TCPv6/UDPv6, IPv6 applications, DHCPv6 Client, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, Http/Https, IPv6 TFTP |
VLAN |
Grupy VLAN, Maks. 4K grup VLAN, Tagowanie 802.1Q VLAN, Adres MAC VLAN 12 wpisów, Protokół VLAN, GVRP, VLAN VPN (QinQ), QinQ oparty na portach, Selective QinQ, Głosowa sieć VLAN |
Bezpieczeństwo transmisji |
Wiązanie adresów IP, MAC i portów, DHCP Snooping, Inspekcja ARP, Ochrona źródłowego adresu IPv4, Wiązanie adresów IPv6, MAC i portów, DHCPv6 Snooping, Wykrywanie ND, Ochrona źródłowego adresu IPv6, Ochrona przed atakami DoS, Ochrona portów poprzez ich statyczną/dynamiczną/stałą konfigurację, Do 64 adresów MAC na port, Storm Control Broadcast/Multicast/Unicast, tryb kontroli (kb/s/wskaźnik), Kontrola dostępu w oparciu o IP/port/MAC, Uwierzytelnianie 802.1X, Uwierzytelnianie w oparciu o port, Uwierzytelnianie w oparciu o adres MAC, Przydzielanie VLAN, MAB, Sieć VLAN dla gości, Uwierzytelnianie i autoryzowanie poprzez Radius, AAA (w tym TACACS+), Izolacja portów, Bezpieczne zarządzanie webowe poprzez HTTPS z szyfrowaniem SSLv3/TLS 1.2, Bezpieczne zarządzanie CLI z szyfrowaniem SSHv1/SSHv2 |
Cechy przełącznika L3 |
16 interfejsów IPv4/IPv6, Routing statyczny, 48 tras statycznych, Statyczne wpisy ARP, 316 wpisów ARP, Proxy ARP, Gratuitous ARP, Serwer DHCP, DHCP Relay, DHCP L2 Relay |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Pojemność przełączania [Gbps] | 56 |
Szybkość przekierowań pakietów | 41.66 Mp/s |
Tablica adresów MAC | 16K |
Ramki jumbo | 9 KB |
Montaż | Szafa Rack |
Wymiary zewnętrzne | 440 × 180 × 44 mm (17.3 × 7.1 × 1.7 cali) |
Dopuszczalna temperatura pracy | 0°C ÷ 45°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie |
wbudowane, 100~240VAC 50/60Hz |
Maks. zużycie energii | 19.22 W (110 V/60 Hz) |
Ilość generowanego ciepła | 65.58 BTU/h (110 V/60 Hz) |
Certyfikaty |
CE, FCC |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Przełącznik zarządzalny L2 JetStream, 28 portów gigabitowych, w tym 24 porty PoE+
Standardy |
IEEE 802.3 10Base-T, IEEE802.3u 100Base-TX |
---|---|
Porty miedziane | 24x 10/100/1000 Mbps RJ-45 |
Wolne sloty | 4x 1000 Mbps SFP |
Dodatkowe porty |
1 port konsolowy RJ45, 1 port konsolowy microUSB |
Porty PoE+ (RJ45) |
Standardy 802.3af/at, Porty PoE+ 24 porty, do 30 W na każdym porcie, Zasilanie 384 W |
Automatyczne krosowanie MDI/MDI-X | tak |
Automatyczna negocjacja prędkości (Nway) | tak |
Funkcje oprogramowania | |
Quality of Service |
8 kolejek priorytetowania, Obsługa priorytetowania 802.1p CoS/DSCP, Tryb harmonogramu priorytetowania SP (Strict Priority), WRR (Weighted Round Robin), SP+WRR, Kontrola przepustowości, Ograniczanie prędkości transferu w oparciu o port/przepływ danych, Płynniejsze działanie, Działania dla przepływów, Mirror (do obsługiwanego interfejsu), Redirect (do obsługiwanego interfejsu), Limit prędkości, QoS Remark |
Funkcje L2 i L2+ |
Agregacja łączy, Statyczna agregacja łączy, LACP 802.3ad, Do 8 grup agregacji i do 8 portów na grupę, Protokół drzewa rozpinającego (STP), STP 802.1D, RSTP 802.1w, MSTP 802.1s, Zabezpieczenia STP ochrona TC, filtrowanie poprzez pakiety BPDU, ochrona BPDU, ochrona Root, Wykrywanie pętli zwrotnych, Oparte na portach, Oparte na VLAN, Kontrola przepływu, Kontrola przepływu 802.3x, Zapobieganie blokowaniu HOL, Mirroring, Port Mirroring, Mirroring procesora, Przesył One-to-One, Przesył Many-to-One, Port wejścia/wyjścia / obydwa porty |
L2 Multicast |
Obsługa 511 grup IGMP (IPv4, IPv6), IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Uwierzytelnianie IGMP, Uwierzytelnianie IGMP, MVR, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Konfiguracja grupy statycznej, Ograniczone przekazywanie IP Multicast, Filtrowanie transmisji Multicast 256 profili i 16 wpisów na profil |
IPv6 |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, IPv6 neighbor discovery (ND), Path maximum transmission unit (MTU) discovery, Internet Control Message Protocol (ICMP) version 6, TCPv6/UDPv6, IPv6 applications, DHCPv6 Client, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, Http/Https, IPv6 TFTP |
VLAN |
Grupy VLAN, Maks. 4K grup VLAN, Tagowanie 802.1Q VLAN, Adres MAC VLAN 12 wpisów, Protokół VLAN, GVRP, VLAN VPN (QinQ), QinQ oparty na portach, Selective QinQ, Głosowa sieć VLAN |
Bezpieczeństwo transmisji |
Wiązanie adresów IP, MAC i portów, DHCP Snooping, Inspekcja ARP, Ochrona źródłowego adresu IPv4, Wiązanie adresów IPv6, MAC i portów, DHCPv6 Snooping, Wykrywanie ND, Ochrona źródłowego adresu IPv6, Ochrona przed atakami DoS, Ochrona portów poprzez ich statyczną/dynamiczną/stałą konfigurację, Do 64 adresów MAC na port, Storm Control Broadcast/Multicast/Unicast, tryb kontroli (kb/s/wskaźnik), Kontrola dostępu w oparciu o IP/port/MAC, Uwierzytelnianie 802.1X, Uwierzytelnianie w oparciu o port, Uwierzytelnianie w oparciu o adres MAC, Przydzielanie VLAN, MAB, Sieć VLAN dla gości, Uwierzytelnianie i autoryzowanie poprzez Radius, AAA (w tym TACACS+), Izolacja portów, Bezpieczne zarządzanie webowe poprzez HTTPS z szyfrowaniem SSLv3/TLS 1.2, Bezpieczne zarządzanie CLI z szyfrowaniem SSHv1/SSHv2 |
Cechy przełącznika L3 |
16 interfejsów IPv4/IPv6, Routing statyczny, 48 tras statycznych, Statyczne wpisy ARP, 316 wpisów ARP, Proxy ARP, Gratuitous ARP, Serwer DHCP, DHCP Relay, DHCP L2 Relay |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Pojemność przełączania [Gbps] | 56 |
Szybkość przekierowań pakietów | 41.66 Mp/s |
Tablica adresów MAC | 16K |
Ramki jumbo | 9 KB |
Montaż | Szafa Rack |
Wymiary zewnętrzne | 440 × 330 × 44 mm (17.3 × 13.0 × 1.7 cali) |
Bezwentylatorowy |
Nie, 2 wentylatory |
Dopuszczalna temperatura pracy | 0°C ÷ 45°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie |
wbudowane, 100~240VAC 50/60Hz |
Maks. zużycie energii |
31,0 W (110 V/50 Hz) (bez podłączonego urządzenia z obsługą PoE), 463,8 W (110 V/50 Hz) (podczas zasilania z mocą 384 W) |
Ilość generowanego ciepła |
105,78 BTU/h (bez podłączonego urządzenia z obsługą PoE), 1582,49 BTU/h (podczas zasilania z mocą 384 W) |
Certyfikaty |
CE, FCC, RoHS |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Standardy |
IEEE 802.3, IEEE 802.1D/w/s/p/Q/v/X |
---|---|
Porty miedziane |
44x 10/100/1000 Mbps RJ-45, 4x 1000 Mbps RJ-45 Combo |
Wolne sloty | 4x 1000 Mbps (SFP) Combo |
Automatyczne krosowanie MDI/MDI-X | tak |
Automatyczna negocjacja prędkości (Nway) | tak |
Przełączanie / prędkość | Store and Forward |
Kontrola przepływności pakietów |
Flow-Control, Back-Pressure |
Obsługa VLAN |
port-based, tag-based / 255, private VLAN, protocol-based VLAN, GVRP, Q-in-Q |
Kontrola przepustowości |
Port Trunking, Bandwidth Control, Jumbo Frames (9kB), Trunk Load Balancing |
Jakość transmisji |
8 kolejek QoS, CoS, DiffServ, Spanning Tree, Rapid Spanning Tree, Multiple Spanning Tree, Port Mirroring, IGMP Snooping, IGMP Querier |
Funkcje stackowania |
do 36 jednostek, max. pasmo stackowania 2 Gbps |
Logowanie zdarzeń |
syslog, dziennik zdarzeń, dziennik błędów |
Bezpieczeństwo |
IEEE 802.1X, ACL (L2/L4), autoryzacja RADIUS, TACACS+, TACACS+ 3.0, SSH v1.5/v2.0, SSL |
Funkcje IPv6 |
IPv4/IPv6 Dual Protocol, IPv6 Multicast / Nicest, IPv6 Neighbor Discovery, ICMPv6, SNMP over IPv6, IPv6 ACL |
Zarządzanie |
WWW, konsola, telnet, RMON, SNMP v1/v2c/v3 |
Pojemność przełączania [Gbps] | 96 |
Prędkość przekazywania pakietów [Mpps] | 71,4 |
Pamięć adresów MAC | 8000 |
Pamięć bufora / operacyjna [kb] | 12288 |
Typ obudowy |
19", metal |
Zasilanie |
wbudowane, ~230V AC 50Hz, złącze zasilania nadmiarowego dla RPS600WA |
Wymiary zewnętrzne | 440x331x44 mm |
Dopuszczalna temperatura pracy | 0°C ÷ 50°C |
Dopuszczalna wilgotność otoczenia |
5% ÷ 90%, niekondensująca |
Waga | 4.34 kg |
Certyfikaty |
CE, FCC Class A, VCCI Class A |
Okres gwarancji | limitowana dożywotnia |
Producent | Edge-corE |
Przełącznik zarządzalny L2+ JetStream, 52 porty gigabitowe, w tym 48 portów PoE+
Standardy |
IEEE 802.3 10Base-T, IEEE802.3u 100Base-TX |
---|---|
Porty miedziane | 48x 10/100/1000 Mbps RJ-45 |
Wolne sloty | 4x 1000 Mbps SFP |
Dodatkowe porty |
1 port konsolowy RJ45, 1 port konsolowy microUSB |
Bezwentylatorowy |
Nie, 3 wentylatory |
Porty PoE+ (RJ45) |
Standardy 802.3af/at, Porty PoE+ 48 portów, do 30 W na każdym porcie, Zasilanie 384 W |
Automatyczne krosowanie MDI/MDI-X | tak |
Automatyczna negocjacja prędkości (Nway) | tak |
Funkcje oprogramowania | |
Quality of Service |
8 kolejek priorytetowania, Obsługa priorytetowania 802.1p CoS/DSCP, Tryb harmonogramu priorytetowania SP (Strict Priority), WRR (Weighted Round Robin), SP+WRR, Kontrola przepustowości, Ograniczanie prędkości transferu w oparciu o port/przepływ danych, Płynniejsze działanie, Działania dla przepływów, Mirror (do obsługiwanego interfejsu), Redirect (do obsługiwanego interfejsu), Limit prędkości, QoS Remark |
Funkcje L2 i L2+ |
Agregacja łączy, Statyczna agregacja łączy, LACP 802.3ad, Do 8 grup agregacji i do 8 portów na grupę, Protokół drzewa rozpinającego (STP), STP 802.1D, RSTP 802.1w, MSTP 802.1s, Zabezpieczenia STP ochrona TC, filtrowanie poprzez pakiety BPDU, ochrona BPDU, ochrona Root, Wykrywanie pętli zwrotnych, Oparte na portach, Oparte na VLAN, Kontrola przepływu, Kontrola przepływu 802.3x, Zapobieganie blokowaniu HOL, Mirroring, Port Mirroring, Mirroring procesora, Przesył One-to-One, Przesył Many-to-One, Port wejścia/wyjścia / obydwa porty |
L2 Multicast |
Obsługa 511 grup IGMP (IPv4, IPv6), IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Uwierzytelnianie IGMP, Uwierzytelnianie IGMP, MVR, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Konfiguracja grupy statycznej, Ograniczone przekazywanie IP Multicast, Filtrowanie transmisji Multicast 256 profili i 16 wpisów na profil |
IPv6 |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, IPv6 neighbor discovery (ND), Path maximum transmission unit (MTU) discovery, Internet Control Message Protocol (ICMP) version 6, TCPv6/UDPv6, IPv6 applications, DHCPv6 Client, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, Http/Https, IPv6 TFTP |
VLAN |
Grupy VLAN, Maks. 4K grup VLAN, Tagowanie 802.1Q VLAN, Adres MAC VLAN 12 wpisów, Protokół VLAN, GVRP, VLAN VPN (QinQ), QinQ oparty na portach, Selective QinQ, Głosowa sieć VLAN |
Bezpieczeństwo transmisji |
Wiązanie adresów IP, MAC i portów, DHCP Snooping, Inspekcja ARP, Ochrona źródłowego adresu IPv4, Wiązanie adresów IPv6, MAC i portów, DHCPv6 Snooping, Wykrywanie ND, Ochrona źródłowego adresu IPv6, Ochrona przed atakami DoS, Ochrona portów poprzez ich statyczną/dynamiczną/stałą konfigurację, Do 64 adresów MAC na port, Storm Control Broadcast/Multicast/Unicast, tryb kontroli (kb/s/wskaźnik), Kontrola dostępu w oparciu o IP/port/MAC, Uwierzytelnianie 802.1X, Uwierzytelnianie w oparciu o port, Uwierzytelnianie w oparciu o adres MAC, Przydzielanie VLAN, MAB, Sieć VLAN dla gości, Uwierzytelnianie i autoryzowanie poprzez Radius, AAA (w tym TACACS+), Izolacja portów, Bezpieczne zarządzanie webowe poprzez HTTPS z szyfrowaniem SSLv3/TLS 1.2, Bezpieczne zarządzanie CLI z szyfrowaniem SSHv1/SSHv2 |
Cechy przełącznika L3 |
16 interfejsów IPv4/IPv6, Routing statyczny, 48 tras statycznych, Statyczne wpisy ARP, 316 wpisów ARP, Proxy ARP, Gratuitous ARP, Serwer DHCP, DHCP Relay, DHCP L2 Relay |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Pojemność przełączania [Gbps] | 104 |
Szybkość przekierowań pakietów | 77,4 Mp/s |
Tablica adresów MAC | 16K |
Ramki jumbo | 9 KB |
Montaż | Szafa Rack |
Wymiary zewnętrzne | 440 × 330 × 44 mm (17.3 × 13.0 × 1.7 cali) |
Dopuszczalna temperatura pracy | 0°C ÷ 40°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie |
wbudowane, 100~240VAC 50/60Hz |
Maks. zużycie energii |
52,53 W (110 V/50 Hz) (bez podłączonego urządzenia z obsługą PoE), 485,4 W (110 V/50 Hz) (podczas zasilania z mocą 384 W) |
Ilość generowanego ciepła |
179,13 BTU/h (bez podłączonego urządzenia z obsługą PoE), 1656,19 BTU/h (podczas zasilania z mocą 384 W) |
Certyfikaty |
CE, FCC, RoHS |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Porty | |
---|---|
RJ-45 (10/100/1000 Mbps) | 48 |
SFP (100/1000 Mbps) | 2 |
Porty SFP+ 10 Gigabit | 2 |
Port zarządzania |
RJ45 Serial Port, Ethernet In/Out Band |
Power over Ethernet (PoE) | |
POE+ IEEE 802.3af/at | Pins 1, 2+; 3, 6- |
24VDC Passive PoE | Pins 4, 5+; 7, 8- |
Całkowita moc dedykowana PoE | 34,2W |
Zakres napięcia 802.3at | 50–57V |
Max. moc Passive PoE na port | 17W |
Zakres napięcia 24V Passive PoE | 20-27V |
Wydajność | |
Pojemność przełączania [Gbps] | 140 |
Prędkość przekazywania pakietów [Mpps] | 104,16 |
Software | |
Przełączniki warstwy 2 |
Broadcast Storm Recovery, Broadcast/Multicast/Unknown Unicast Storm Recovery, DHCP Snooping, IGMP Snooping Querier, Independent VLAN Learning (IVL) Support, Jumbo Ethernet Frame Support, Port MAC Locking, Port Mirroring, Protected Ports, Static MAC Filtering, TACACS+, Voice VLANs, Unauthenticated VLAN, Internal 802.1X Authentication Server |
Zarządzanie |
Web UI, Industry-Standard CLI, IPv6 Management, Password Management, Autoinstall Support for Firmware Images and Configuration Files, SNMP v1, v2, and v3, SSH 1.5 and 2.0, SSL 3.0 and TLS 1.0, Secure Copy (SCP), Telnet (Multi-Session Support) |
Podstawowe funkcje przełączania |
ANSI/TIA-1057 - LLDP-Media Endpoint Discovery (MED), IEEE 802.1AB - Link Layer Discovery Protocol (LLDP), IEEE 802.1D - Spanning Tree Compatibility, IEEE 802.1S - Multiple Spanning Tree Compatibility, IEEE 802.1W - Rapid Spanning Tree Compatibility, IEEE 802.1Q - Virtual LANs with Port-Based VLANs, IEEE 802.1p - Ethernet Priority with User Provisioning and Mapping, IEEE 802.1X - Port-Based Authentication with Guest VLAN Support, IEEE 802.3 - 10BASE-T, IEEE 802.3u - 100BASE-T, IEEE 802.3ab - 1000BASE-T, IEEE 802.1ak - Virtual Bridged Local Area Networks - Amendment 07 - Multiple Registration Protocol, IEEE 802.3ac - VLAN Tagging, IEEE 802.3ad - Link Aggregation, IEEE 802.3x - Flow Control, IEEE 802.1D-2004 - Generic Attribute Registration Protocol - Clause 12 (GARP), IEEE 802.1D-2004 - Dynamic L2 multicast registration - Clause 10 (GMRP), IEEE 802.1Q-2003 - Dynamic VLAN registration - Clause 11.2 (GVRP), RFC 4541 - Considerations for Internet Group Management Protocol (IGMP) Snooping Switches, RFC 5171 - Unidirectional Link Detection (UDLD) Protocol |
Ogólne | |
Wymiary zewnętrzne | 485 x 43.7 x 374.6 mm |
Waga | 6,1kg |
Waga z uszami do mocowania | 6,5kg |
Zasilanie |
100-240VAC/50-60 Hz, AC/DC, wewnętrzne - 500W DC |
Temperatura pracy | -5 ÷ 40°C |
Dopuszczalna wilgotność otoczenia |
5% ÷ 95%, niekondensująca |
Certyfikaty |
CE, FCC, IC |
Zabezpieczenia na wstrząsy i wibracje | Standard ETSI300-019-1.4 |
Producent | Ubiquiti |
Porty | |
---|---|
RJ-45 (10/100/1000 Mbps) | 48 |
SFP (100/1000 Mbps) | 2 |
Porty SFP+ 10 Gigabit | 2 |
Port zarządzania |
RJ45 Serial Port, Ethernet In/Out Band |
Power over Ethernet (PoE) | |
POE+ IEEE 802.3af/at | Pins 1, 2+; 3, 6- |
24VDC Passive PoE | Pins 4, 5+; 7, 8- |
Całkowita moc dedykowana PoE | 34,2W |
Zakres napięcia 802.3at | 50–57V |
Max. moc Passive PoE na port | 17W |
Zakres napięcia 24V Passive PoE | 20-27V |
Wydajność | |
Pojemność przełączania [Gbps] | 140 |
Prędkość przekazywania pakietów [Mpps] | 104,16 |
Software | |
Przełączniki warstwy 2 |
Broadcast Storm Recovery, Broadcast/Multicast/Unknown Unicast Storm Recovery, DHCP Snooping, IGMP Snooping Querier, Independent VLAN Learning (IVL) Support, Jumbo Ethernet Frame Support, Port MAC Locking, Port Mirroring, Protected Ports, Static MAC Filtering, TACACS+, Voice VLANs, Unauthenticated VLAN, Internal 802.1X Authentication Server |
Zarządzanie |
Web UI, Industry-Standard CLI, IPv6 Management, Password Management, Autoinstall Support for Firmware Images and Configuration Files, SNMP v1, v2, and v3, SSH 1.5 and 2.0, SSL 3.0 and TLS 1.0, Secure Copy (SCP), Telnet (Multi-Session Support) |
Podstawowe funkcje przełączania |
ANSI/TIA-1057 - LLDP-Media Endpoint Discovery (MED), IEEE 802.1AB - Link Layer Discovery Protocol (LLDP), IEEE 802.1D - Spanning Tree Compatibility, IEEE 802.1S - Multiple Spanning Tree Compatibility, IEEE 802.1W - Rapid Spanning Tree Compatibility, IEEE 802.1Q - Virtual LANs with Port-Based VLANs, IEEE 802.1p - Ethernet Priority with User Provisioning and Mapping, IEEE 802.1X - Port-Based Authentication with Guest VLAN Support, IEEE 802.3 - 10BASE-T, IEEE 802.3u - 100BASE-T, IEEE 802.3ab - 1000BASE-T, IEEE 802.1ak - Virtual Bridged Local Area Networks - Amendment 07 - Multiple Registration Protocol, IEEE 802.3ac - VLAN Tagging, IEEE 802.3ad - Link Aggregation, IEEE 802.3x - Flow Control, IEEE 802.1D-2004 - Generic Attribute Registration Protocol - Clause 12 (GARP), IEEE 802.1D-2004 - Dynamic L2 multicast registration - Clause 10 (GMRP), IEEE 802.1Q-2003 - Dynamic VLAN registration - Clause 11.2 (GVRP), RFC 4541 - Considerations for Internet Group Management Protocol (IGMP) Snooping Switches, RFC 5171 - Unidirectional Link Detection (UDLD) Protocol |
Ogólne | |
Wymiary zewnętrzne | 485 x 43.7 x 374.6 mm |
Waga | 6,1kg |
Waga z uszami do mocowania | 6,5kg |
Zasilanie |
100-240VAC/50-60 Hz, AC/DC, wewnętrzne - 750W DC |
Temperatura pracy | -5 ÷ 40°C |
Dopuszczalna wilgotność otoczenia |
5% ÷ 95%, niekondensująca |
Certyfikaty |
CE, FCC, IC |
Zabezpieczenia na wstrząsy i wibracje | Standard ETSI300-019-1.4 |
Producent | Ubiquiti |
Porty | |
---|---|
RJ-45 (10/100/1000 Mbps) | 48 |
SFP (100/1000 Mbps) | 2 |
Porty SFP+ 10 Gigabit | 2 |
Port zarządzania |
RJ45 Serial Port, Ethernet In/Out Band |
Wydajność | |
Pojemność przełączania [Gbps] | 140 |
Prędkość przekazywania pakietów [Mpps] | 104,16 |
Software | |
Przełączniki warstwy 2 |
Broadcast Storm Recovery, Broadcast/Multicast/Unknown Unicast Storm Recovery, DHCP Snooping, IGMP Snooping Querier, Independent VLAN Learning (IVL) Support, Jumbo Ethernet Frame Support, Port MAC Locking, Port Mirroring, Protected Ports, Static MAC Filtering, TACACS+, Voice VLANs, Unauthenticated VLAN, Internal 802.1X Authentication Server |
Zarządzanie |
Web UI, Industry-Standard CLI, IPv6 Management, Password Management, Autoinstall Support for Firmware Images and Configuration Files, SNMP v1, v2, and v3, SSH 1.5 and 2.0, SSL 3.0 and TLS 1.0, Secure Copy (SCP), Telnet (Multi-Session Support) |
Podstawowe funkcje przełączania |
ANSI/TIA-1057 - LLDP-Media Endpoint Discovery (MED), IEEE 802.1AB - Link Layer Discovery Protocol (LLDP), IEEE 802.1D - Spanning Tree Compatibility, IEEE 802.1S - Multiple Spanning Tree Compatibility, IEEE 802.1W - Rapid Spanning Tree Compatibility, IEEE 802.1Q - Virtual LANs with Port-Based VLANs, IEEE 802.1p - Ethernet Priority with User Provisioning and Mapping, IEEE 802.1X - Port-Based Authentication with Guest VLAN Support, IEEE 802.3 - 10BASE-T, IEEE 802.3u - 100BASE-T, IEEE 802.3ab - 1000BASE-T, IEEE 802.1ak - Virtual Bridged Local Area Networks - Amendment 07 - Multiple Registration Protocol, IEEE 802.3ac - VLAN Tagging, IEEE 802.3ad - Link Aggregation, IEEE 802.3x - Flow Control, IEEE 802.1D-2004 - Generic Attribute Registration Protocol - Clause 12 (GARP), IEEE 802.1D-2004 - Dynamic L2 multicast registration - Clause 10 (GMRP), IEEE 802.1Q-2003 - Dynamic VLAN registration - Clause 11.2 (GVRP), RFC 4541 - Considerations for Internet Group Management Protocol (IGMP) Snooping Switches, RFC 5171 - Unidirectional Link Detection (UDLD) Protocol |
Ogólne | |
Wymiary zewnętrzne | 443 x 43 x 286 mm |
Waga | 3.56 kg |
Waga z uszami do mocowania | 3.65 kg |
Zasilanie |
AC - 100-240VAC/50-60 Hz, DC - 56W, 25 do 16V, złącze zasilania 2.5 mm DC |
Max. Pobór Mocy | 56W |
Temperatura pracy | -5 ÷ 40°C |
Dopuszczalna wilgotność otoczenia |
5% ÷ 95%, niekondensująca |
Certyfikaty |
CE, FCC, IC |
Zabezpieczenia na wstrząsy i wibracje | Standard ETSI300-019-1.4 |
Producent | Ubiquiti |
Przełącznik zarządzalny L2 JetStream, 48 portów gigabitowych, 4 sloty SFP
Standardy |
IEEE 802.3 10Base-T, IEEE802.3u 100Base-TX |
---|---|
Porty miedziane | 48x 10/100/1000 Mbps RJ-45 |
Wolne sloty | 4x 1000 Mbps SFP |
Dodatkowe porty |
1 port konsolowy RJ45, 1 port konsolowy microUSB |
Automatyczne krosowanie MDI/MDI-X | tak |
Automatyczna negocjacja prędkości (Nway) | tak |
Funkcje oprogramowania | |
Quality of Service |
8 kolejek priorytetowania, Obsługa priorytetowania 802.1p CoS/DSCP, Tryb harmonogramu priorytetowania SP (Strict Priority), WRR (Weighted Round Robin), SP+WRR, Kontrola przepustowości, Ograniczanie prędkości transferu w oparciu o port/przepływ danych, Płynniejsze działanie, Działania dla przepływów, Mirror (do obsługiwanego interfejsu), Redirect (do obsługiwanego interfejsu), Limit prędkości, QoS Remark |
Funkcje L2 i L2+ |
Agregacja łączy, Statyczna agregacja łączy, LACP 802.3ad, Do 8 grup agregacji i do 8 portów na grupę, Protokół drzewa rozpinającego (STP), STP 802.1D, RSTP 802.1w, MSTP 802.1s, Zabezpieczenia STP ochrona TC, filtrowanie poprzez pakiety BPDU, ochrona BPDU, ochrona Root, Wykrywanie pętli zwrotnych, Oparte na portach, Oparte na VLAN, Kontrola przepływu, Kontrola przepływu 802.3x, Zapobieganie blokowaniu HOL, Mirroring, Port Mirroring, Mirroring procesora, Przesył One-to-One, Przesył Many-to-One, Port wejścia/wyjścia / obydwa porty |
L2 Multicast |
Obsługa 511 grup IGMP (IPv4, IPv6), IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Uwierzytelnianie IGMP, Uwierzytelnianie IGMP, MVR, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Konfiguracja grupy statycznej, Ograniczone przekazywanie IP Multicast, Filtrowanie transmisji Multicast 256 profili i 16 wpisów na profil |
IPv6 |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, IPv6 neighbor discovery (ND), Path maximum transmission unit (MTU) discovery, Internet Control Message Protocol (ICMP) version 6, TCPv6/UDPv6, IPv6 applications, DHCPv6 Client, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, Http/Https, IPv6 TFTP |
VLAN |
Grupy VLAN, Maks. 4K grup VLAN, Tagowanie 802.1Q VLAN, Adres MAC VLAN 12 wpisów, Protokół VLAN, GVRP, VLAN VPN (QinQ), QinQ oparty na portach, Selective QinQ, Głosowa sieć VLAN |
Bezpieczeństwo transmisji |
Wiązanie adresów IP, MAC i portów, DHCP Snooping, Inspekcja ARP, Ochrona źródłowego adresu IPv4, Wiązanie adresów IPv6, MAC i portów, DHCPv6 Snooping, Wykrywanie ND, Ochrona źródłowego adresu IPv6, Ochrona przed atakami DoS, Ochrona portów poprzez ich statyczną/dynamiczną/stałą konfigurację, Do 64 adresów MAC na port, Storm Control Broadcast/Multicast/Unicast, tryb kontroli (kb/s/wskaźnik), Kontrola dostępu w oparciu o IP/port/MAC, Uwierzytelnianie 802.1X, Uwierzytelnianie w oparciu o port, Uwierzytelnianie w oparciu o adres MAC, Przydzielanie VLAN, MAB, Sieć VLAN dla gości, Uwierzytelnianie i autoryzowanie poprzez Radius, AAA (w tym TACACS+), Izolacja portów, Bezpieczne zarządzanie webowe poprzez HTTPS z szyfrowaniem SSLv3/TLS 1.2, Bezpieczne zarządzanie CLI z szyfrowaniem SSHv1/SSHv2 |
Cechy przełącznika L3 |
16 interfejsów IPv4/IPv6, Routing statyczny, 48 tras statycznych, Statyczne wpisy ARP, 316 wpisów ARP, Proxy ARP, Gratuitous ARP, Serwer DHCP, DHCP Relay, DHCP L2 Relay |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Pojemność przełączania [Gbps] | 104 |
Szybkość przekierowań pakietów | 77,4 Mp/s |
Tablica adresów MAC | 16K |
Ramki jumbo | 9 KB |
Montaż | Szafa Rack |
Wymiary zewnętrzne | 440 × 220 × 44 mm (17.3 × 8.7 × 1.7 cali) |
Dopuszczalna temperatura pracy | 0°C ÷ 45°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie |
wbudowane, 100~240VAC 50/60Hz |
Maks. zużycie energii | 32,8 W (110 V/60 Hz) |
Ilość generowanego ciepła | 111,91 BTU/h (110 V/60 Hz) |
Certyfikaty |
CE, FCC |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Porty | 16x 10G SFP+ |
---|---|
Dodatkowe porty |
1 port konsolowy RJ45, 1 port konsolowy microUSB |
Ilość wentylatorów | 1 |
Funkcje oprogramowania | |
Quality of Service |
8 kolejek priorytetowania, Obsługa priorytetowania 802.1p CoS/DSCP, Tryb harmonogramu priorytetowania SP (Strict Priority), WRR (Weighted Round Robin), SP+WRR, Kontrola przepustowości, Ograniczanie prędkości transferu w oparciu o port/przepływ danych, Płynniejsze działanie, Działania dla przepływów, Mirror (do obsługiwanego interfejsu), Redirect (do obsługiwanego interfejsu), Limit prędkości, QoS Remark |
Funkcje L2 i L2+ |
Agregacja łączy, Statyczna agregacja łączy, LACP 802.3ad, Do 8 grup agregacji i do 8 portów na grupę, Protokół drzewa rozpinającego (STP), STP 802.1D, RSTP 802.1w, MSTP 802.1s, Zabezpieczenia STP ochrona TC, filtrowanie poprzez pakiety BPDU, ochrona BPDU, ochrona Root, Wykrywanie pętli zwrotnych, Oparte na portach, Oparte na VLAN, Kontrola przepływu, Kontrola przepływu 802.3x, Zapobieganie blokowaniu HOL, Mirroring, Port Mirroring, Mirroring procesora, Przesył One-to-One, Przesył Many-to-One, Port wejścia/wyjścia / obydwa porty |
L2 Multicast |
Obsługa 511 grup IGMP (IPv4, IPv6), IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Uwierzytelnianie IGMP, Uwierzytelnianie IGMP, MVR, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Konfiguracja grupy statycznej, Ograniczone przekazywanie IP Multicast, Filtrowanie transmisji Multicast 256 profili i 16 wpisów na profil |
IPv6 |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, IPv6 neighbor discovery (ND), Path maximum transmission unit (MTU) discovery, Internet Control Message Protocol (ICMP) version 6, TCPv6/UDPv6, IPv6 applications, DHCPv6 Client, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, Http/Https, IPv6 TFTP |
VLAN |
Grupy VLAN, Maks. 4K grup VLAN, Tagowanie 802.1Q VLAN, Adres MAC VLAN 12 wpisów, Protokół VLAN, GVRP, VLAN VPN (QinQ), QinQ oparty na portach, Selective QinQ, Głosowa sieć VLAN |
Bezpieczeństwo transmisji |
Wiązanie adresów IP, MAC i portów, DHCP Snooping, Inspekcja ARP, Ochrona źródłowego adresu IPv4, Wiązanie adresów IPv6, MAC i portów, DHCPv6 Snooping, Wykrywanie ND, Ochrona źródłowego adresu IPv6, Ochrona przed atakami DoS, Ochrona portów poprzez ich statyczną/dynamiczną/stałą konfigurację, Do 64 adresów MAC na port, Storm Control Broadcast/Multicast/Unicast, tryb kontroli (kb/s/wskaźnik), Kontrola dostępu w oparciu o IP/port/MAC, Uwierzytelnianie 802.1X, Uwierzytelnianie w oparciu o port, Uwierzytelnianie w oparciu o adres MAC, Przydzielanie VLAN, MAB, Sieć VLAN dla gości, Uwierzytelnianie i autoryzowanie poprzez Radius, AAA (w tym TACACS+), Izolacja portów, Bezpieczne zarządzanie webowe poprzez HTTPS z szyfrowaniem SSLv3/TLS 1.2, Bezpieczne zarządzanie CLI z szyfrowaniem SSHv1/SSHv2 |
Cechy przełącznika L3 |
16 interfejsów IPv4/IPv6, Routing statyczny, 48 tras statycznych, Statyczne wpisy ARP, 316 wpisów ARP, Proxy ARP, Gratuitous ARP, Serwer DHCP, DHCP Relay, DHCP L2 Relay |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Pojemność przełączania [Gbps] | 320 |
Szybkość przekierowań pakietów | 238.08 Mp/s |
Tablica adresów MAC | 32K |
Ramki jumbo | 9 KB |
Montaż | Szafa Rack |
Wymiary zewnętrzne | 440 × 220 × 44 mm (17.3 × 8.7 × 1.7 cali) |
Dopuszczalna temperatura pracy | 0°C ÷ 45°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie |
wbudowane, 100~240VAC 50/60Hz, redundantne |
Maks. zużycie energii | 32.74 W (220 V / 50 Hz) |
Ilość generowanego ciepła | 111.71 BTU/godzinę (220 V / 50 Hz) |
Certyfikaty |
CE, FCC, RoHS |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Przełącznik zarządzalny L2+ JetStream, 24 porty gigabitowe, 4 sloty SFP+ 10 GE
Standardy |
IEEE 802.3 10Base-T, IEEE802.3u 100Base-TX |
---|---|
Porty miedziane | 24x 10/100/1000 Mbps RJ-45 |
Wolne sloty | 4x 10G SFP+ |
Dodatkowe porty |
1 port konsolowy RJ45, 1 port konsolowy microUSB |
Automatyczne krosowanie MDI/MDI-X | tak |
Automatyczna negocjacja prędkości (Nway) | tak |
Funkcje oprogramowania | |
Quality of Service |
8 kolejek priorytetowania, Obsługa priorytetowania 802.1p CoS/DSCP, Tryb harmonogramu priorytetowania SP (Strict Priority), WRR (Weighted Round Robin), SP+WRR, Kontrola przepustowości, Ograniczanie prędkości transferu w oparciu o port/przepływ danych, Płynniejsze działanie, Działania dla przepływów, Mirror (do obsługiwanego interfejsu), Redirect (do obsługiwanego interfejsu), Limit prędkości, QoS Remark |
Funkcje L2 i L2+ |
Agregacja łączy, Statyczna agregacja łączy, LACP 802.3ad, Do 8 grup agregacji i do 8 portów na grupę, Protokół drzewa rozpinającego (STP), STP 802.1D, RSTP 802.1w, MSTP 802.1s, Zabezpieczenia STP ochrona TC, filtrowanie poprzez pakiety BPDU, ochrona BPDU, ochrona Root, Wykrywanie pętli zwrotnych, Oparte na portach, Oparte na VLAN, Kontrola przepływu, Kontrola przepływu 802.3x, Zapobieganie blokowaniu HOL, Mirroring, Port Mirroring, Mirroring procesora, Przesył One-to-One, Przesył Many-to-One, Port wejścia/wyjścia / obydwa porty |
L2 Multicast |
Obsługa 511 grup IGMP (IPv4, IPv6), IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Uwierzytelnianie IGMP, Uwierzytelnianie IGMP, MVR, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Konfiguracja grupy statycznej, Ograniczone przekazywanie IP Multicast, Filtrowanie transmisji Multicast 256 profili i 16 wpisów na profil |
IPv6 |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, IPv6 neighbor discovery (ND), Path maximum transmission unit (MTU) discovery, Internet Control Message Protocol (ICMP) version 6, TCPv6/UDPv6, IPv6 applications, DHCPv6 Client, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, Http/Https, IPv6 TFTP |
VLAN |
Grupy VLAN, Maks. 4K grup VLAN, Tagowanie 802.1Q VLAN, Adres MAC VLAN 12 wpisów, Protokół VLAN, GVRP, VLAN VPN (QinQ), QinQ oparty na portach, Selective QinQ, Głosowa sieć VLAN |
Bezpieczeństwo transmisji |
Wiązanie adresów IP, MAC i portów, DHCP Snooping, Inspekcja ARP, Ochrona źródłowego adresu IPv4, Wiązanie adresów IPv6, MAC i portów, DHCPv6 Snooping, Wykrywanie ND, Ochrona źródłowego adresu IPv6, Ochrona przed atakami DoS, Ochrona portów poprzez ich statyczną/dynamiczną/stałą konfigurację, Do 64 adresów MAC na port, Storm Control Broadcast/Multicast/Unicast, tryb kontroli (kb/s/wskaźnik), Kontrola dostępu w oparciu o IP/port/MAC, Uwierzytelnianie 802.1X, Uwierzytelnianie w oparciu o port, Uwierzytelnianie w oparciu o adres MAC, Przydzielanie VLAN, MAB, Sieć VLAN dla gości, Uwierzytelnianie i autoryzowanie poprzez Radius, AAA (w tym TACACS+), Izolacja portów, Bezpieczne zarządzanie webowe poprzez HTTPS z szyfrowaniem SSLv3/TLS 1.2, Bezpieczne zarządzanie CLI z szyfrowaniem SSHv1/SSHv2 |
Cechy przełącznika L3 |
16 interfejsów IPv4/IPv6, Routing statyczny, 48 tras statycznych, Statyczne wpisy ARP, 316 wpisów ARP, Proxy ARP, Gratuitous ARP, Serwer DHCP, DHCP Relay, DHCP L2 Relay |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Pojemność przełączania [Gbps] | 128 |
Szybkość przekierowań pakietów | 95,23 Mp/s |
Tablica adresów MAC | 16K |
Ramki jumbo | 9 KB |
Montaż | Szafa Rack |
Wymiary zewnętrzne | 440 × 180 × 44 mm (17.3 × 7.1 × 1.7 cali) |
Dopuszczalna temperatura pracy | 0°C ÷ 45°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie |
wbudowane, 100~240VAC 50/60Hz |
Maks. zużycie energii | 23,6 W (110 V/60 Hz) |
Ilość generowanego ciepła | 80.353 BTU/h (110 V/60 Hz) |
Certyfikaty |
CE, FCC |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Przełącznik zarządzalny L2+ JetStream, 24 porty gigabitowe, 4 sloty SFP+ 10 GE
Standardy |
IEEE 802.3 10Base-T, IEEE802.3u 100Base-TX |
---|---|
Porty miedziane | 24x 10/100/1000 Mbps RJ-45 |
Wolne sloty | 4x 10G SFP+ |
Dodatkowe porty |
1 port konsolowy RJ45, 1 port konsolowy microUSB |
Automatyczne krosowanie MDI/MDI-X | tak |
Automatyczna negocjacja prędkości (Nway) | tak |
Funkcje oprogramowania | |
Quality of Service |
8 kolejek priorytetowania, Obsługa priorytetowania 802.1p CoS/DSCP, Tryb harmonogramu priorytetowania SP (Strict Priority), WRR (Weighted Round Robin), SP+WRR, Kontrola przepustowości, Ograniczanie prędkości transferu w oparciu o port/przepływ danych, Płynniejsze działanie, Działania dla przepływów, Mirror (do obsługiwanego interfejsu), Redirect (do obsługiwanego interfejsu), Limit prędkości, QoS Remark |
Funkcje L2 i L2+ |
Agregacja łączy, Statyczna agregacja łączy, LACP 802.3ad, Do 8 grup agregacji i do 8 portów na grupę, Protokół drzewa rozpinającego (STP), STP 802.1D, RSTP 802.1w, MSTP 802.1s, Zabezpieczenia STP ochrona TC, filtrowanie poprzez pakiety BPDU, ochrona BPDU, ochrona Root, Wykrywanie pętli zwrotnych, Oparte na portach, Oparte na VLAN, Kontrola przepływu, Kontrola przepływu 802.3x, Zapobieganie blokowaniu HOL, Mirroring, Port Mirroring, Mirroring procesora, Przesył One-to-One, Przesył Many-to-One, Port wejścia/wyjścia / obydwa porty |
L2 Multicast |
Obsługa 511 grup IGMP (IPv4, IPv6), IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Uwierzytelnianie IGMP, Uwierzytelnianie IGMP, MVR, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Konfiguracja grupy statycznej, Ograniczone przekazywanie IP Multicast, Filtrowanie transmisji Multicast 256 profili i 16 wpisów na profil |
IPv6 |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, IPv6 neighbor discovery (ND), Path maximum transmission unit (MTU) discovery, Internet Control Message Protocol (ICMP) version 6, TCPv6/UDPv6, IPv6 applications, DHCPv6 Client, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, Http/Https, IPv6 TFTP |
VLAN |
Grupy VLAN, Maks. 4K grup VLAN, Tagowanie 802.1Q VLAN, Adres MAC VLAN 12 wpisów, Protokół VLAN, GVRP, VLAN VPN (QinQ), QinQ oparty na portach, Selective QinQ, Głosowa sieć VLAN |
Bezpieczeństwo transmisji |
Wiązanie adresów IP, MAC i portów, DHCP Snooping, Inspekcja ARP, Ochrona źródłowego adresu IPv4, Wiązanie adresów IPv6, MAC i portów, DHCPv6 Snooping, Wykrywanie ND, Ochrona źródłowego adresu IPv6, Ochrona przed atakami DoS, Ochrona portów poprzez ich statyczną/dynamiczną/stałą konfigurację, Do 64 adresów MAC na port, Storm Control Broadcast/Multicast/Unicast, tryb kontroli (kb/s/wskaźnik), Kontrola dostępu w oparciu o IP/port/MAC, Uwierzytelnianie 802.1X, Uwierzytelnianie w oparciu o port, Uwierzytelnianie w oparciu o adres MAC, Przydzielanie VLAN, MAB, Sieć VLAN dla gości, Uwierzytelnianie i autoryzowanie poprzez Radius, AAA (w tym TACACS+), Izolacja portów, Bezpieczne zarządzanie webowe poprzez HTTPS z szyfrowaniem SSLv3/TLS 1.2, Bezpieczne zarządzanie CLI z szyfrowaniem SSHv1/SSHv2 |
Cechy przełącznika L3 |
16 interfejsów IPv4/IPv6, Routing statyczny, 48 tras statycznych, Statyczne wpisy ARP, 316 wpisów ARP, Proxy ARP, Gratuitous ARP, Serwer DHCP, DHCP Relay, DHCP L2 Relay |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Pojemność przełączania [Gbps] | 128 |
Szybkość przekierowań pakietów | 95,23 Mp/s |
Tablica adresów MAC | 16K |
Ramki jumbo | 9 KB |
Montaż | Szafa Rack |
Wymiary zewnętrzne | 440 × 180 × 44 mm (17.3 × 7.1 × 1.7 cali) |
Dopuszczalna temperatura pracy | 0°C ÷ 45°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie | 100-240 V AC~50/60 Hz i 12 V akumulator kwasowo-ołowiowy (brak baterii w zestawie) |
Maks. zużycie energii |
31,9 W (110 V/60 Hz) (zasilanie AC z ładowaniem baterii 12 V), 24,0 W (110 V/60 Hz) (zasilanie AC bez ładowania baterii 12 V), 20,0 W (zasilanie bateryjne 12 V) |
Ilość generowanego ciepła |
108,84 BTU/hr (110 V/60 Hz) (zasilanie AC z ładowaniem baterii 12 V), 81,88 BTU/hr (110 V/60 Hz) (zasilanie AC bez ładowania baterii 12 V), 68,24 BTU/hr (zasilanie bateryjne 12 V) |
Certyfikaty |
CE, FCC |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Przełącznik zarządzalny L2+ JetStream, 24 Gigabitowe porty PoE+, 4× 10-cio Gigabitowe sloty SFP+
Standardy |
IEEE 802.3 10Base-T, IEEE802.3u 100Base-TX |
---|---|
Porty miedziane | 24x 10/100/1000 Mbps RJ-45 |
Wolne sloty | 4x 10G SFP+ |
Dodatkowe porty |
1 port konsolowy RJ45, 1 port konsolowy microUSB |
Porty PoE+ (RJ45) |
Standardy 802.3af/at, Porty PoE+ 24 porty, do 30 W na każdym porcie, Zasilanie 384 W |
Automatyczne krosowanie MDI/MDI-X | tak |
Automatyczna negocjacja prędkości (Nway) | tak |
Funkcje oprogramowania | |
Quality of Service |
8 kolejek priorytetowania, Obsługa priorytetowania 802.1p CoS/DSCP, Tryb harmonogramu priorytetowania SP (Strict Priority), WRR (Weighted Round Robin), SP+WRR, Kontrola przepustowości, Ograniczanie prędkości transferu w oparciu o port/przepływ danych, Płynniejsze działanie, Działania dla przepływów, Mirror (do obsługiwanego interfejsu), Redirect (do obsługiwanego interfejsu), Limit prędkości, QoS Remark |
Funkcje L2 i L2+ |
Agregacja łączy, Statyczna agregacja łączy, LACP 802.3ad, Do 8 grup agregacji i do 8 portów na grupę, Protokół drzewa rozpinającego (STP), STP 802.1D, RSTP 802.1w, MSTP 802.1s, Zabezpieczenia STP ochrona TC, filtrowanie poprzez pakiety BPDU, ochrona BPDU, ochrona Root, Wykrywanie pętli zwrotnych, Oparte na portach, Oparte na VLAN, Kontrola przepływu, Kontrola przepływu 802.3x, Zapobieganie blokowaniu HOL, Mirroring, Port Mirroring, Mirroring procesora, Przesył One-to-One, Przesył Many-to-One, Port wejścia/wyjścia / obydwa porty |
L2 Multicast |
Obsługa 511 grup IGMP (IPv4, IPv6), IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Uwierzytelnianie IGMP, Uwierzytelnianie IGMP, MVR, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Konfiguracja grupy statycznej, Ograniczone przekazywanie IP Multicast, Filtrowanie transmisji Multicast 256 profili i 16 wpisów na profil |
IPv6 |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, IPv6 neighbor discovery (ND), Path maximum transmission unit (MTU) discovery, Internet Control Message Protocol (ICMP) version 6, TCPv6/UDPv6, IPv6 applications, DHCPv6 Client, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, Http/Https, IPv6 TFTP |
VLAN |
Grupy VLAN, Maks. 4K grup VLAN, Tagowanie 802.1Q VLAN, Adres MAC VLAN 12 wpisów, Protokół VLAN, GVRP, VLAN VPN (QinQ), QinQ oparty na portach, Selective QinQ, Głosowa sieć VLAN |
Bezpieczeństwo transmisji |
Wiązanie adresów IP, MAC i portów, DHCP Snooping, Inspekcja ARP, Ochrona źródłowego adresu IPv4, Wiązanie adresów IPv6, MAC i portów, DHCPv6 Snooping, Wykrywanie ND, Ochrona źródłowego adresu IPv6, Ochrona przed atakami DoS, Ochrona portów poprzez ich statyczną/dynamiczną/stałą konfigurację, Do 64 adresów MAC na port, Storm Control Broadcast/Multicast/Unicast, tryb kontroli (kb/s/wskaźnik), Kontrola dostępu w oparciu o IP/port/MAC, Uwierzytelnianie 802.1X, Uwierzytelnianie w oparciu o port, Uwierzytelnianie w oparciu o adres MAC, Przydzielanie VLAN, MAB, Sieć VLAN dla gości, Uwierzytelnianie i autoryzowanie poprzez Radius, AAA (w tym TACACS+), Izolacja portów, Bezpieczne zarządzanie webowe poprzez HTTPS z szyfrowaniem SSLv3/TLS 1.2, Bezpieczne zarządzanie CLI z szyfrowaniem SSHv1/SSHv2 |
Cechy przełącznika L3 |
16 interfejsów IPv4/IPv6, Routing statyczny, 48 tras statycznych, Statyczne wpisy ARP, 316 wpisów ARP, Proxy ARP, Gratuitous ARP, Serwer DHCP, DHCP Relay, DHCP L2 Relay |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Pojemność przełączania [Gbps] | 128 |
Szybkość przekierowań pakietów | 95.23 Mp/s |
Tablica adresów MAC | 16K |
Ramki jumbo | 9 KB |
Montaż | Szafa Rack |
Wymiary zewnętrzne | 440 × 330 × 44 mm (17.3 × 13.0 × 1.7 cali) |
Bezwentylatorowy |
Nie, 2 wentylatory |
Dopuszczalna temperatura pracy | 0°C ÷ 45°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie |
wbudowane, 100~240VAC 50/60Hz |
Maks. zużycie energii |
34.4 W (110 V/50 Hz) (bez podłączonego urządzenia z obsługą PoE), 465.8 W (110 V/50 Hz) (podczas zasilania z mocą 384 W) |
Ilość generowanego ciepła |
117.38 BTU/h (bez podłączonego urządzenia z obsługą PoE), 1589.31 BTU/h (podczas zasilania z mocą 384 W) |
Certyfikaty |
CE, FCC, RoHS |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Standardy |
IEEE 802.3 10Base-T, IEEE802.3u 100Base-TX |
---|---|
Porty miedziane | 4x combo 10/100/1000 Mbps RJ-45/SFP |
Porty SFP | 20x SFP |
Wolne sloty | 4x 10G SFP+ |
Dodatkowe porty |
1 port konsolowy RJ45, 1 port konsolowy microUSB |
Automatyczne krosowanie MDI/MDI-X | tak |
Automatyczna negocjacja prędkości (Nway) | tak |
Ilość wentylatorów | 1 |
Funkcje oprogramowania | |
Quality of Service |
8 kolejek priorytetowania, Obsługa priorytetowania 802.1p CoS/DSCP, Tryb harmonogramu priorytetowania SP (Strict Priority), WRR (Weighted Round Robin), SP+WRR, Kontrola przepustowości, Ograniczanie prędkości transferu w oparciu o port/przepływ danych, Płynniejsze działanie, Działania dla przepływów, Mirror (do obsługiwanego interfejsu), Redirect (do obsługiwanego interfejsu), Limit prędkości, QoS Remark |
Funkcje L2 i L2+ |
Agregacja łączy, Statyczna agregacja łączy, LACP 802.3ad, Do 8 grup agregacji i do 8 portów na grupę, Protokół drzewa rozpinającego (STP), STP 802.1D, RSTP 802.1w, MSTP 802.1s, Zabezpieczenia STP ochrona TC, filtrowanie poprzez pakiety BPDU, ochrona BPDU, ochrona Root, Wykrywanie pętli zwrotnych, Oparte na portach, Oparte na VLAN, Kontrola przepływu, Kontrola przepływu 802.3x, Zapobieganie blokowaniu HOL, Mirroring, Port Mirroring, Mirroring procesora, Przesył One-to-One, Przesył Many-to-One, Port wejścia/wyjścia / obydwa porty |
L2 Multicast |
Obsługa 511 grup IGMP (IPv4, IPv6), IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Uwierzytelnianie IGMP, Uwierzytelnianie IGMP, MVR, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Konfiguracja grupy statycznej, Ograniczone przekazywanie IP Multicast, Filtrowanie transmisji Multicast 256 profili i 16 wpisów na profil |
IPv6 |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, IPv6 neighbor discovery (ND), Path maximum transmission unit (MTU) discovery, Internet Control Message Protocol (ICMP) version 6, TCPv6/UDPv6, IPv6 applications, DHCPv6 Client, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, Http/Https, IPv6 TFTP |
VLAN |
Grupy VLAN, Maks. 4K grup VLAN, Tagowanie 802.1Q VLAN, Adres MAC VLAN 12 wpisów, Protokół VLAN, GVRP, VLAN VPN (QinQ), QinQ oparty na portach, Selective QinQ, Głosowa sieć VLAN |
Bezpieczeństwo transmisji |
Wiązanie adresów IP, MAC i portów, DHCP Snooping, Inspekcja ARP, Ochrona źródłowego adresu IPv4, Wiązanie adresów IPv6, MAC i portów, DHCPv6 Snooping, Wykrywanie ND, Ochrona źródłowego adresu IPv6, Ochrona przed atakami DoS, Ochrona portów poprzez ich statyczną/dynamiczną/stałą konfigurację, Do 64 adresów MAC na port, Storm Control Broadcast/Multicast/Unicast, tryb kontroli (kb/s/wskaźnik), Kontrola dostępu w oparciu o IP/port/MAC, Uwierzytelnianie 802.1X, Uwierzytelnianie w oparciu o port, Uwierzytelnianie w oparciu o adres MAC, Przydzielanie VLAN, MAB, Sieć VLAN dla gości, Uwierzytelnianie i autoryzowanie poprzez Radius, AAA (w tym TACACS+), Izolacja portów, Bezpieczne zarządzanie webowe poprzez HTTPS z szyfrowaniem SSLv3/TLS 1.2, Bezpieczne zarządzanie CLI z szyfrowaniem SSHv1/SSHv2 |
Cechy przełącznika L3 |
16 interfejsów IPv4/IPv6, Routing statyczny, 48 tras statycznych, Statyczne wpisy ARP, 316 wpisów ARP, Proxy ARP, Gratuitous ARP, Serwer DHCP, DHCP Relay, DHCP L2 Relay |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Pojemność przełączania [Gbps] | 128 |
Szybkość przekierowań pakietów | 95,23 Mp/s |
Tablica adresów MAC | 16K |
Ramki jumbo | 9 KB |
Montaż | Szafa Rack |
Wymiary zewnętrzne | 440 × 220 × 44 mm (17.3 × 8,7 × 1.7 cali) |
Dopuszczalna temperatura pracy | 0°C ÷ 45°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie |
wbudowane, 100~240VAC 50/60Hz |
Maks. zużycie energii | 35,7 W (110 V/60 Hz) |
Ilość generowanego ciepła | 121,81 BTU/h (110 V/60 Hz) |
Certyfikaty |
CE, FCC |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Porty |
4x RJ45 100/1000/2500/5000/10000 Mb/s, 2x Sloty SFP+ 10G, 1x Port konsolowy RJ45, 1x Port konsolowy Micro-USB |
---|---|
Porty PoE (RJ45) |
Zgodność ze standardami 802.3bt/at/af, Porty PoE+ 4 Porty, do 60W na port, Łączne zasilanie 200 W |
Automatyczne krosowanie MDI/MDI-X | tak |
Automatyczna negocjacja prędkości (Nway) | tak |
Wentylatory | 2 |
Wydajność przełączania | 120 Gb/s |
Szybkość przekierowań pakietów | 89,28 Mp/s |
Tablica adresów MAC | 32 K |
Ramki jumbo | 9 KB |
Funkcje oprogramowania | |
Funkcja Quality of Service |
Obsługa priorytetowania 802.1p CoS/DSCP, 8 kolejek priorytetowania, Tryb harmonogramu priorytetowania - SP (Strict Priority), WRR (Weighted Round Robin), Konfiguracja wagi kolejek, Kontrola przepustowości, Ograniczanie prędkości transferu w oparciu o port/przepływ danych, Płynniejsze działanie, Storm Control, Wiele trybów kontroli (kb/s/wskaźnik), Kontrola transmisji Broadcast/Multicast/Unknown-Unicast |
Funkcje L2 i L2+ |
DHCP Relay, DHCP VLAN Relay, DHCP L2 Relay, Agregacja łączy, Statyczna agregacja łączy, Do 8 grup agregacji i do 8 portów na grupę, LACP 802.3ad, Protokół drzewa rozpinającego (STP), STP 802.1D, RSTP 802.1w, MSTP 802.1s, Zabezpieczenia STP ochrona TC, filtrowanie/ochrona poprzez pakiety BPDU, ochrona Root, Wykrywanie pętli zwrotnych, Kontrola przepływu, Kontrola przepływu 802.3x, Mirroring, Port Mirroring, Przesył One-to-One, Przesył Many-to-One, W oparciu o przepływ, Port wejścia/wyjścia / obydwa porty, Mirroring procesora, Device Link Detect Protocol (DLDP), LLDP/ LLDP-MED 802.1ab |
L2 Multicast |
511 współdzielonych grup multicastowych IPv4, IPv6, IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, Funkcja IGMP Snooping Querier, Statyczna konfiguracja grup, Rejestracja VLAN Multicast (MVR), Filtrowanie pakietów Multicast, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Statyczna konfiguracja grup |
IPv6 Support |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, Funkcja neighbor discovery (ND) wykorzystywana przez węzły IPv6, Path maximum transmission unit (MTU) discovery, ICMP v6, TCPv6/UDPv6, Zastosowania protokołu IPv6, Klient DHCPv6 Client, Ping6, Tracert6, Telnet (v6), SNMP IPv6, SSH IPv6, SSL IPv6, Http/Https, TFTP IPv6 |
Sieci VLAN |
Grupy VLAN, Maks. 4K grup VLAN, Tagowanie 802.1Q VLAN, Adres MAC VLAN, Protokół VLAN, GVRP, Głosowa sieć VLAN |
Listy kontroli dostępu |
Obsługa do 230 wpisów, Przedziały czasowe, Kwant czasu, Przedział czasowy w tygodniu, Uniwersalny przedział czasowy, Okres wakacji, Lista kontroli dostępu (ACL) oparta o czas, Adres MAC ACL, Źródłowy adres MAC, Docelowy adres MAC, ID sieci VLAN, User Priority, Ethertype, Adres IP ACL, Źródłowy adres IP, Docelowy adres IP, Protokół IP, Flaga TCP, Port źródłowy TCP/UDP, Port docelowy TCP/UDP, DSCP/TOS adresu IP, ACL IPv6, Łączona ACL, Działania reguł, Zezwalaj/Odrzuć, Polityka kontroli dostępu, Mirror, Limit prędkości, Redirect, QoS Remark, Reguła wiązania ACL, Wiązanie portów, Wiązanie VLAN, Działania dla przepływów, Mirror (do obsługiwanego interfejsu), Redirect (do obsługiwanego interfejsu), Limit prędkości, QoS Remark |
Bezpieczeństwo transmisji |
AAA, Uwierzytelnianie 802.1X, Uwierzytelnianie w oparciu o port, Uwierzytelnianie w oparciu o adres MAC (Host), Dostępne metody uwierzytelniania PAP/EAP-MD5, MAB, Sieć VLAN dla gości, Uwierzytelnianie i autoryzowanie poprzez Radius, Wiązanie adresów IP/IPv6 i MAC, 512 możliwych wpisów, DHCP Snooping, DHCPv6 Snooping, Inspekcja ARP, Wykrywanie ataków ND, Ochrona źródłowego adresu IP, 253 możliwych wpisów, Źródłowy adres IP + źródłowy adres MAC, Ochrona źródłowego adresu IPv6, 183 możliwych wpisów, Źródłowy adres IPv6 + źródłowy adres MAC, Ochrona przed atakami DoS, Ochrona portów poprzez ich statyczną/dynamiczną/stałą konfigurację, Do 64 adresów MAC na port, Storm Control Broadcast/Multicast/Unicast, tryb kontroli (kb/s/wskaźnik), Izolacja portów, Bezpieczne zarządzanie webowe poprzez HTTPS z szyfrowaniem SSLv3/TLS1.2, Bezpieczne zarządzanie CLI z szyfrowaniem SSHv1/SSHv2, Kontrola dostępu w oparciu o IP/Port/MAC |
Funkcje zaawansowane |
Automatyczne wykrywanie urządzeń, Batch Configuration, Batch Firmware Upgrading, Inteligentne monitorowanie sieci, Ostrzeżenia o nietypowych zdarzeniach, Zunifikowana konfiguracja, Harmonogram restartów |
MIBs |
Bazy danych MIB II (RFC1213), Bridge MIB (RFC1493), P/Q-Bridge MIB (RFC2674), Radius Accounting Client MIB (RFC2620), Radius Accounting Client MIB (RFC2618), Pakiety Ping i Traceroute do interfejsu zdalnego MIB (RFC2925), Obsługa prywatnych baz danych MIB TP-Link, RMON MIB (RFC1757, RMON 1,2,3,9) |
Zarządzanie | |
Aplikacja Omada |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Bezobsługowa konfiguracja ZTP | Tak. Wymaga użycia kontrolera opartego na chmurze Omada |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Typ obudowy |
11,6", metal, w komplecie mocowanie do szafy 19" |
Wymiary zewnętrzne | 294×180×44 mm |
Dopuszczalna temperatura pracy | 0°C ÷ 50°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie | 100-240 V AC~50/60 Hz |
Maks. zużycie energii |
27,29 W (bez podłączonych PD), 244,90 W (z podłączonymi urządzeniami PD 200 W) |
Ilość generowanego ciepła |
93,12 BTU/h (bez podłączonych PD), 835,67 BTU/h (z podłączonymi urządzeniami PD 200W) |
Certyfikaty |
CE, FCC ,RoHS |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Przełącznik zarządzalny L2+ JetStream, 48 portów gigabitowych, 4 sloty 10G SFP+
Standardy |
IEEE 802.3 10Base-T, IEEE802.3u 100Base-TX |
---|---|
Porty miedziane | 48x 10/100/1000 Mbps RJ-45 |
Wolne sloty | 4x SFP+ 10G |
Dodatkowe porty |
1 port konsolowy RJ45, 1 port konsolowy microUSB |
Automatyczne krosowanie MDI/MDI-X | tak |
Automatyczna negocjacja prędkości (Nway) | tak |
Funkcje oprogramowania | |
Quality of Service |
8 kolejek priorytetowania, Obsługa priorytetowania 802.1p CoS/DSCP, Tryb harmonogramu priorytetowania SP (Strict Priority), WRR (Weighted Round Robin), SP+WRR, Kontrola przepustowości, Ograniczanie prędkości transferu w oparciu o port/przepływ danych, Płynniejsze działanie, Działania dla przepływów, Mirror (do obsługiwanego interfejsu), Redirect (do obsługiwanego interfejsu), Limit prędkości, QoS Remark |
Funkcje L2 i L2+ |
Agregacja łączy, Statyczna agregacja łączy, LACP 802.3ad, Do 8 grup agregacji i do 8 portów na grupę, Protokół drzewa rozpinającego (STP), STP 802.1D, RSTP 802.1w, MSTP 802.1s, Zabezpieczenia STP ochrona TC, filtrowanie poprzez pakiety BPDU, ochrona BPDU, ochrona Root, Wykrywanie pętli zwrotnych, Oparte na portach, Oparte na VLAN, Kontrola przepływu, Kontrola przepływu 802.3x, Zapobieganie blokowaniu HOL, Mirroring, Port Mirroring, Mirroring procesora, Przesył One-to-One, Przesył Many-to-One, Port wejścia/wyjścia / obydwa porty |
L2 Multicast |
Obsługa 511 grup IGMP (IPv4, IPv6), IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Uwierzytelnianie IGMP, Uwierzytelnianie IGMP, MVR, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Konfiguracja grupy statycznej, Ograniczone przekazywanie IP Multicast, Filtrowanie transmisji Multicast 256 profili i 16 wpisów na profil |
Cechy przełącznika L3 |
16 IPv4/IPv6 Interfejsy, Statyczny routing, 48 statyczne trasy, Statyczny ARP, 128 Statycznych wpisów, Proxy ARP, Gratuitous ARP, DHCP Serwer, Przekaźnik DHCP, DHCP Przekaźnik interfejsu, DHCP Przekaźnik VLAN, DHCP L2 Przekaźnik |
IPv6 |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, IPv6 neighbor discovery (ND), Path maximum transmission unit (MTU) discovery, Internet Control Message Protocol (ICMP) version 6, TCPv6/UDPv6, IPv6 applications, DHCPv6 Client, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, Http/Https, IPv6 TFTP |
VLAN |
Grupy VLAN, Maks. 4K grup VLAN, Tagowanie 802.1Q VLAN, Adres MAC VLAN 12 wpisów, Protokół VLAN, GVRP, VLAN VPN (QinQ), QinQ oparty na portach, Selective QinQ, Głosowa sieć VLAN |
Bezpieczeństwo transmisji |
Wiązanie adresów IP, MAC i portów, DHCP Snooping, Inspekcja ARP, Ochrona źródłowego adresu IPv4, Wiązanie adresów IPv6, MAC i portów, DHCPv6 Snooping, Wykrywanie ND, Ochrona źródłowego adresu IPv6, Ochrona przed atakami DoS, Ochrona portów poprzez ich statyczną/dynamiczną/stałą konfigurację, Do 64 adresów MAC na port, Storm Control Broadcast/Multicast/Unicast, tryb kontroli (kb/s/wskaźnik), Kontrola dostępu w oparciu o IP/port/MAC, Uwierzytelnianie 802.1X, Uwierzytelnianie w oparciu o port, Uwierzytelnianie w oparciu o adres MAC, Przydzielanie VLAN, MAB, Sieć VLAN dla gości, Uwierzytelnianie i autoryzowanie poprzez Radius, AAA (w tym TACACS+), Izolacja portów, Bezpieczne zarządzanie webowe poprzez HTTPS z szyfrowaniem SSLv3/TLS 1.2, Bezpieczne zarządzanie CLI z szyfrowaniem SSHv1/SSHv2 |
Cechy przełącznika L3 |
16 interfejsów IPv4/IPv6, Routing statyczny, 48 tras statycznych, Statyczne wpisy ARP, 316 wpisów ARP, Proxy ARP, Gratuitous ARP, Serwer DHCP, DHCP Relay, DHCP L2 Relay |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Pojemność przełączania [Gbps] | 176 |
Szybkość przekierowań pakietów | 130,9 Mp/s |
Tablica adresów MAC | 16K |
Ramki jumbo | 9 KB |
Montaż | Szafa Rack |
Wymiary zewnętrzne | 440 × 220 × 44 mm (17.3 × 8.7 × 1.7 cali) |
Dopuszczalna temperatura pracy | 0°C ÷ 45°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie |
wbudowane, 100~240VAC 50/60Hz |
Maks. zużycie energii | 32,8 W (110 V/60 Hz) |
Ilość generowanego ciepła | 111,65 BTU/h (110 V/60 Hz) |
Certyfikaty |
CE, FCC |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Standardy |
IEEE 802.3 10Base-T, IEEE802.3u 100Base-TX |
---|---|
Porty miedziane | 48x 10/100/1000 Mbps RJ-45 PoE+ |
Wolne sloty | 4x SFP+ 10G |
Dodatkowe porty |
1 port konsolowy RJ45, 1 port konsolowy microUSB |
Wentylatory |
tak, 3 |
Porty PoE+ (RJ45) | |
Standard | 802.3at/af |
Porty PoE+ | 48 portów do 30 W na port |
Budżet mocy | 500 W |
Maks. zużycie energii |
49,19W (110V/60Hz) (bez podłączonego urządzenia z obsługą PoE), 635,7W (110V/60Hz) (podczas zasilania z mocą 500W) |
Ilość generowanego ciepła |
167,85 BTU/hr (110V/60Hz) (bez podłączonego urządzenia z obsługą PoE), 2169,2 BTU/hr (110V/60Hz) (podczas zasilania z mocą 500W) |
Wydajność | |
Wydajność przełączania | 176 Gb/s |
Szybkość przekierowań pakietów | 130,9 Mp/s |
Tablica adresów MAC | 16 K |
Bufor pakietów | 12 Mbit |
Ramki jumbo | 9 KB |
Funkcje oprogramowania | |
Quality of Service |
8 kolejek priorytetowania, Obsługa priorytetowania 802.1p CoS/DSCP, Tryb harmonogramu priorytetowania SP (Strict Priority), WRR (Weighted Round Robin), SP+WRR, Kontrola przepustowości, Ograniczanie prędkości transferu w oparciu o port/przepływ danych, Płynniejsze działanie, Działania dla przepływów, Mirror (do obsługiwanego interfejsu), Redirect (do obsługiwanego interfejsu), Limit prędkości, QoS Remark |
Funkcje L2 i L2+ |
Agregacja łączy, Statyczna agregacja łączy, LACP 802.3ad, Do 8 grup agregacji i do 8 portów na grupę, Protokół drzewa rozpinającego (STP), STP 802.1D, RSTP 802.1w, MSTP 802.1s, Zabezpieczenia STP ochrona TC, filtrowanie poprzez pakiety BPDU, ochrona BPDU, ochrona Root, Wykrywanie pętli zwrotnych, Oparte na portach, Oparte na VLAN, Kontrola przepływu, Kontrola przepływu 802.3x, Zapobieganie blokowaniu HOL, Mirroring, Port Mirroring, Mirroring procesora, Przesył One-to-One, Przesył Many-to-One, Port wejścia/wyjścia / obydwa porty |
L2 Multicast |
Obsługa 511 grup IGMP (IPv4, IPv6), IGMP Snooping, IGMP v1/v2/v3 Snooping, Fast Leave, IGMP Snooping Querier, Uwierzytelnianie IGMP, Uwierzytelnianie IGMP, MVR, MLD Snooping, MLD v1/v2 Snooping, Fast Leave, MLD Snooping Querier, Konfiguracja grupy statycznej, Ograniczone przekazywanie IP Multicast, Filtrowanie transmisji Multicast 256 profili i 16 wpisów na profil |
Cechy przełącznika L3 |
16 IPv4/IPv6 Interfejsy, Statyczny routing, 48 statyczne trasy, Statyczny ARP, 128 Statycznych wpisów, Proxy ARP, Gratuitous ARP, DHCP Serwer, Przekaźnik DHCP, DHCP Przekaźnik interfejsu, DHCP Przekaźnik VLAN, DHCP L2 Przekaźnik |
IPv6 |
IPv6 Dual IPv4/IPv6, Multicast Listener Discovery (MLD) Snooping, IPv6 neighbor discovery (ND), Path maximum transmission unit (MTU) discovery, Internet Control Message Protocol (ICMP) version 6, TCPv6/UDPv6, IPv6 applications, DHCPv6 Client, Ping6, Tracert6, Telnet (v6), IPv6 SNMP, IPv6 SSH, IPv6 SSL, Http/Https, IPv6 TFTP |
VLAN |
Grupy VLAN, Maks. 4K grup VLAN, Tagowanie 802.1Q VLAN, Adres MAC VLAN 12 wpisów, Protokół VLAN, GVRP, VLAN VPN (QinQ), QinQ oparty na portach, Selective QinQ, Głosowa sieć VLAN |
Bezpieczeństwo transmisji |
Wiązanie adresów IP, MAC i portów, DHCP Snooping, Inspekcja ARP, Ochrona źródłowego adresu IPv4, Wiązanie adresów IPv6, MAC i portów, DHCPv6 Snooping, Wykrywanie ND, Ochrona źródłowego adresu IPv6, Ochrona przed atakami DoS, Ochrona portów poprzez ich statyczną/dynamiczną/stałą konfigurację, Do 64 adresów MAC na port, Storm Control Broadcast/Multicast/Unicast, tryb kontroli (kb/s/wskaźnik), Kontrola dostępu w oparciu o IP/port/MAC, Uwierzytelnianie 802.1X, Uwierzytelnianie w oparciu o port, Uwierzytelnianie w oparciu o adres MAC, Przydzielanie VLAN, MAB, Sieć VLAN dla gości, Uwierzytelnianie i autoryzowanie poprzez Radius, AAA (w tym TACACS+), Izolacja portów, Bezpieczne zarządzanie webowe poprzez HTTPS z szyfrowaniem SSLv3/TLS 1.2, Bezpieczne zarządzanie CLI z szyfrowaniem SSHv1/SSHv2 |
Cechy przełącznika L3 |
16 interfejsów IPv4/IPv6, Routing statyczny, 48 tras statycznych, Statyczne wpisy ARP, 316 wpisów ARP, Proxy ARP, Gratuitous ARP, Serwer DHCP, DHCP Relay, DHCP L2 Relay |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Funkcje panelu zarządzania |
Interfejs graficzny GUI, Interfejs linii poleceń CLI, SNMP v1/v2c/v3, SNMP Trap/Inform, RMON (grupy 1, 2, 3, 9), Szablon SDM, Klient DHCP/BOOTP, Dual Image, Dual Configuration, Monitorowanie zużycia procesora, Diagnostyka kabli, EEE, SNTP, Logi systemu |
Montaż | Szafa Rack |
Wymiary zewnętrzne | 440 × 330 × 44 mm (17.3 × 13.0 × 1.7 cali) |
Dopuszczalna temperatura pracy | 0°C ÷ 45°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie |
wbudowane, 100~240VAC 50/60Hz |
Certyfikaty |
CE, FCC |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Standardy | IEEE 802.3u/ab/z/x/q |
---|---|
Porty |
1 Gigabitowy port SFP WAN/LAN, 1 Gigabitowy port WAN, 4 Gigabitowe porty LAN/WAN, 1 port USB3.0 (Obsługuje pamięć masową USB i modemy LTE USB) |
Pamięć Flash | 128 MB NAND |
Pamięć DRAM | 512 MB DDR4 |
Antena |
2,4 GHz 2x 3 dBi dwupasmowe, odłączalne anteny, 5 GHz 3x 4,5 dBi dwupasmowe, odłączalne anteny |
Wydajność | |
GRE |
Nieszyfrowany 624,2 Mb/s, Szyfrowany 301,5 Mb/s |
WireGuard VPN | 393,5 Mb/s |
Ilość równoczesnych sesji | 150,000 |
Nowych sesji na sekundę | 5,100 |
NAT (Statyczne IP) | 937,2 Mb/s / 936,1 Mb/s |
NAT(DHCP) | 945,8 Mb/s / 940,6Mb/s |
NAT(PPPoE) | 942,9 Mb/s / 942,9Mb/s |
NAT (L2TP) | 837,4 Mb/s / 881,5 Mb/s |
NAT (PPTP) | 803,0 Mb/s / 910,5 Mb/s |
Przepustowość VPN IPsec |
ESP-SHA1-AES256 646,9 Mb/s, ESP-SHA256-AES256 642,8 Mb/s, ESP-SHA384-AES256 648,9 Mb/s, ESP-SHA512-AES256 658,4 Mb/s |
OpenVPN | 129,3 Mb/s |
Przepustowość L2TP VPN |
Nieszyfrowany 1034,0 Mb/s, Szyfrowany 570,0 Mb/s |
Przepustowość PPTP VPN |
Nieszyfrowany 1165,0 Mb/s, Szyfrowany 209,0 Mb/s |
Przepustowość SSL VPN | 126,7 Mb/s |
Szybkość przekierowań pakietów 66 Bajt | 1,453,489 p/s / 1,453,488 p/s |
Szybkość przekierowań pakietów 1,518 Bajt | 81,274 p/s / 91,275 p/s |
Podstawowe funkcje | |
Typ połączenia WAN |
Statyczne/dynamiczne przydzielanie adresów IP, PPPoE, PPTP, L2TP |
Klonowanie adresów MAC | Modyfikacja adresów MAC WAN/LAN |
DHCP |
Serwer DHCP, Rezerwacja adresów DHCP, Multi-net DHCP, Interfejsy Multi-IP |
IPv6 | Wdrażanie w toku |
VLAN | VLAN 802.1Q |
IPTV | IGMP v2/v3 Proxy |
Funkcje zaawansowane | |
Listy kontroli dostępu (ACL) | Filtrowanie w oparciu o adres IP/port/protokół/nazwę domeny |
Routing zaawansowany |
Routing statyczny, Policy Routing |
Kontrola przepustowości |
Kontrola przepustowości w oparciu o adres IP/port, Gwarantowana i ograniczana przepustowość |
Równoważenie pasma |
Inteligentne równoważenie obciążenia pasma, Routing zoptymalizowany pod kątem aplikacji, Łącze zapasowe (czasowe§, awaryjne), Wykrywanie online |
NAT |
One-to-One NAT, Multi-Net NAT, Serwer wirtualny, Port Triggering, NAT-DMZ, FTP/H.323/SIP/IPSec/PPTP ALG, UPnP |
Zabezpieczenia |
Zapora sieciowa SPI, VPN Passthrough, FTP/H.323/PPTP/SIP/IPsec ALG, Ochrona przed atakami DoS, Ping of Death, Zarządzanie lokalne |
Limit sesji | Limit sesji oparty na adresie IP |
Sieci VPN | |
IPsec VPN |
100 tuneli IPsec VPN, LAN-to-LAN, Client-to-LAN, 2 tryby negocjacji - Main/Aggressive, Szyfrowanie DES, 3DES, AES128, AES192, AES256, IKE v1/v2, Uwierzytelnianie MD5, SHA1, NAT Traversal (NAT-T), Dead Peer Detection (DPD), Perfect Forward Secrecy (PFS) |
PPTP VPN |
Serwer VPN PPTP, 10 klientów VPN PPTP, 50 tuneli, PPTP z szyfrowaniem MPPE |
L2TP VPN |
Serwer VPN L2TP, 10 klientów VPN L2TP, 50 tuneli, L2TP over IPSec |
OpenVPN |
Serwer OpenVPN, 10 klientów OpenVPN, 50 tuneli OpenVPN* |
Uwierzytelnianie sieciowe |
Brak uwierzytelniania, Uproszczone hasło, Hotspot(Użytkownik lokalny / Voucher* / SMS* / Radius*), Zewnętrzny serwer Radius, Serwer portalu zewnętrznego, |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Usługi |
DDNS (Dyndns, No-IP, Peanuthull, Comexe) |
Wsparcie |
Zarządzanie poprzez stronę internetową, Zarządzanie zdalne, Eksportowanie i importowanie konfiguracji, SNMP v1/v2c/v3, Diagnostyka (Ping i Traceroute), Synchronizacja NTP, Obsługa dzienników systemowych |
Funkcje panelu zarządzania |
Automatyczne wykrywanie urządzeń, Inteligentne monitorowanie stanu sieci, Ostrzeżenia o nietypowych zdarzeniach, Ujednolicony proces konfiguracji, Harmonogram restartu, Spersonalizowana strona logowania do sieci, Bezobsługowa konfiguracja ZTP |
Wymiary zewnętrzne | 226 × 131 × 35 mm (8,9 × 5,2 × 1,4 cala) |
Dopuszczalna temperatura pracy | 0°C ÷ 40°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie | Zasilacz 12V / 2A (DC) |
Maks. zużycie energii |
16,8W (z podłączonym urządzeniem USB3.0), 11.8W (bez podłączonego urządzenia USB3.0) |
Certyfikaty |
CE, FCC, RoHS |
Producent | TP-Link |
Standardy | IEEE 802.3u/ab/z/x/q |
---|---|
Porty miedziane |
1x gigabitowy port RJ45 WAN, 8x gigabitowe porty RJ45 LAN, 1x gigabitowe porty RJ45 WAN/LAN |
Wolne sloty | 2x gigabitowy port SFP WAN |
Łączna moc PoE |
8 portów PoE+, 110 W całkowitej mocy PoE |
Pamięć Flash | 8Mb NOR + 4 GB EMMC |
Pamięć DRAM | 1 GB DDR3 |
Ochrona | Ochrona przeciwprzepięciowa 4 kV |
Obudowa | Metalowa |
Wydajność | |
Ilość równoczesnych sesji | 24,980 |
Przepustowość VPN IPsec | 291,6 Mb/s |
New Sessions /Second | 1,900 |
NAT (Static IP) | 935,5 Mb/s / 942,1 Mb/s |
NAT(DHCP) | 940,2 Mb/s / 941,7 Mb/s |
NAT(PPPoE) | 913,1 Mb/s / 935,2 Mb/s |
NAT (L2TP) | 545,0 Mb/s / 912,7 Mb/s |
NAT (PPTP) | 523,0 Mb/s / 912,8 Mb/s |
IPsec VPN Throughput (AES256) | 168,5 Mb/s |
OpenVPN | 34 Mb/s |
L2TP VPN Throughput |
Nieszyfrowane- 845,3 Mb/s, Szyfrowane- 333,2 Mb/s |
PPTP VPN Throughput |
Nieszyfrowane- 1012,6 Mb/s, Szyfrowane- 401,4 Mb/s |
66 Byte Packet forwarding rate | 154,069 pps / 156,977 pps |
1,518 Byte Packet forwarding rate | 81,193 pps / 81,193 pps |
Podstawowe funkcje | |
Typ połączenia WAN |
Statyczne/dynamiczne przydzielanie adresów IP, PPPoE, PPTP, L2TP |
Klonowanie adresów MAC | Modyfikacja adresów MAC WAN/LAN |
DHCP |
Serwer DHCP, Rezerwacja adresów DHCP, Multi-net DHCP, Interfejsy Multi-IP |
IPv6 | Wdrażanie w toku |
VLAN | VLAN 802.1Q |
IPTV | IGMP v2/v3 Proxy |
Funkcje zaawansowane | |
Listy kontroli dostępu (ACL) | Filtrowanie w oparciu o adres IP/port/protokół/nazwę domeny |
Routing zaawansowany |
Routing statyczny, Policy Routing |
Kontrola przepustowości |
Kontrola przepustowości w oparciu o adres IP/port, Gwarantowana i ograniczana przepustowość |
Równoważenie pasma |
Inteligentne równoważenie obciążenia pasma, Routing zoptymalizowany pod kątem aplikacji, Łącze zapasowe (czasowe§, awaryjne), Wykrywanie online |
NAT |
One-to-One NAT, Multi-Net NAT, Serwer wirtualny, Port Triggering, NAT-DMZ, FTP/H.323/SIP/IPSec/PPTP ALG, UPnP |
Zabezpieczenia |
Zapora sieciowa SPI, VPN Passthrough, FTP/H.323/PPTP/SIP/IPsec ALG, Ochrona przed atakami DoS, Ping of Death, Zarządzanie lokalne |
Limit sesji | Limit sesji oparty na adresie IP |
Sieci VPN | |
IPsec VPN |
100 tuneli IPsec VPN, LAN-to-LAN, Client-to-LAN, 2 tryby negocjacji - Main/Aggressive, Szyfrowanie DES, 3DES, AES128, AES192, AES256, IKE v1/v2, Uwierzytelnianie MD5, SHA1, NAT Traversal (NAT-T), Dead Peer Detection (DPD), Perfect Forward Secrecy (PFS) |
PPTP VPN |
Serwer VPN PPTP, 10 klientów VPN PPTP, 50 tuneli, PPTP z szyfrowaniem MPPE |
L2TP VPN |
Serwer VPN L2TP, 10 klientów VPN L2TP, 50 tuneli, L2TP over IPSec |
OpenVPN |
Serwer OpenVPN, 10 klientów OpenVPN, 50 tuneli OpenVPN* |
Uwierzytelnianie sieciowe |
Brak uwierzytelniania, Uproszczone hasło, Hotspot(Użytkownik lokalny / Voucher* / SMS* / Radius*), Zewnętrzny serwer Radius, Serwer portalu zewnętrznego, |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Usługi |
DDNS (Dyndns, No-IP, Peanuthull, Comexe) |
Wsparcie |
Zarządzanie poprzez stronę internetową, Zarządzanie zdalne, Eksportowanie i importowanie konfiguracji, SNMP v1/v2c/v3, Diagnostyka (Ping i Traceroute), Synchronizacja NTP, Obsługa dzienników systemowych |
Funkcje panelu zarządzania |
Automatyczne wykrywanie urządzeń, Inteligentne monitorowanie stanu sieci, Ostrzeżenia o nietypowych zdarzeniach, Ujednolicony proces konfiguracji, Harmonogram restartu, Spersonalizowana strona logowania do sieci, Bezobsługowa konfiguracja ZTP |
Wymiary zewnętrzne | 226 × 131 × 35 mm (8,9 × 5,2 × 1,4 cala) |
Dopuszczalna temperatura pracy | 0°C ÷ 45°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie | Zasilacz 53,5VDC/2,43A |
Certyfikaty |
CE, FCC, RoHS |
Producent | TP-Link |
Standardy | IEEE 802.3u/ab/z/x/q |
---|---|
Porty |
1× 2,5 Gigabitowy port RJ45 WAN, 1× 2,5 Gigabitowy port RJ45 WAN/LAN, 1× Gigabitowy port SFP WAN/LAN, 4× Gigabitowe porty RJ45 WAN/LAN, 1× Port USB 2.0 (Obsługuje pamięć masową USB i modemy LTE USB jako łącze zapasowe) |
Pamięć Flash | 128 MB NAND |
Pamięć DRAM | 1 GB DDR4 |
Wydajność | |
Ilość równoczesnych sesji | 500,000 |
Nowych sesji na sekundę | 6,000 |
NAT (Statyczne IP) | 2365,17 Mb/s / 2364,45 Mb/s |
NAT(DHCP) | 2364,45 Mb/s / 2366,04 Mb/s |
NAT(PPPoE) | 2347,14 Mb/s / 2348,29 Mb/s |
NAT (L2TP) | 1308,86 Mb/s / 974,10 Mb/s |
NAT (PPTP) | 1236,27 Mb/s / 1280,99 Mb/s |
Przepustowość VPN IPsec |
ESP-SHA1-AES256 673.3 Mb/s, ESP-SHA256-AES256 650.2 Mb/s, ESP-SHA384-AES256 629.3 Mb/s, ESP-SHA512-AES256 633.8 Mb/s |
Przepustowość L2TP VPN |
Nieszyfrowany 1243,7 Mb/s, Szyfrowany 561,0 Mb/s |
Przepustowość SSL VPN | 132,24 Mb/s |
Szybkość przekierowań pakietów 66 Bajt | 1832,69 Mb/s / 1741,84 Mb/s |
Szybkość przekierowań pakietów 1,518 Bajt | 2461,18 Mb/s / 2457,32 Mb/s |
Podstawowe funkcje | |
Typ połączenia WAN |
Statyczne/dynamiczne przydzielanie adresów IP, PPPoE, PPTP, L2TP |
Klonowanie adresów MAC | Modyfikacja adresów MAC WAN/LAN |
DHCP |
Serwer DHCP, Rezerwacja adresów DHCP, Multi-net DHCP, Interfejsy Multi-IP |
IPv6 | Wdrażanie w toku |
VLAN | VLAN 802.1Q |
IPTV | IGMP v2/v3 Proxy |
Funkcje zaawansowane | |
Listy kontroli dostępu (ACL) | Filtrowanie w oparciu o adres IP/port/protokół/nazwę domeny |
Routing zaawansowany |
Routing statyczny, Policy Routing |
Kontrola przepustowości |
Kontrola przepustowości w oparciu o adres IP/port, Gwarantowana i ograniczana przepustowość |
Równoważenie pasma |
Inteligentne równoważenie obciążenia pasma, Routing zoptymalizowany pod kątem aplikacji, Łącze zapasowe (czasowe§, awaryjne), Wykrywanie online |
NAT |
One-to-One NAT, Multi-Net NAT, Serwer wirtualny, Port Triggering, NAT-DMZ, FTP/H.323/SIP/IPSec/PPTP ALG, UPnP |
Zabezpieczenia |
Zapora sieciowa SPI, VPN Passthrough, FTP/H.323/PPTP/SIP/IPsec ALG, Ochrona przed atakami DoS, Ping of Death, Zarządzanie lokalne |
Limit sesji | Limit sesji oparty na adresie IP |
Sieci VPN | |
IPsec VPN |
100 tuneli IPsec VPN, LAN-to-LAN, Client-to-LAN, 2 tryby negocjacji - Main/Aggressive, Szyfrowanie DES, 3DES, AES128, AES192, AES256, IKE v1/v2, Uwierzytelnianie MD5, SHA1, NAT Traversal (NAT-T), Dead Peer Detection (DPD), Perfect Forward Secrecy (PFS) |
PPTP VPN |
Serwer VPN PPTP, 10 klientów VPN PPTP, 50 tuneli, PPTP z szyfrowaniem MPPE |
L2TP VPN |
Serwer VPN L2TP, 10 klientów VPN L2TP, 50 tuneli, L2TP over IPSec |
OpenVPN |
Serwer OpenVPN, 10 klientów OpenVPN, 50 tuneli OpenVPN* |
Uwierzytelnianie sieciowe |
Brak uwierzytelniania, Uproszczone hasło, Hotspot(Użytkownik lokalny / Voucher* / SMS* / Radius*), Zewnętrzny serwer Radius, Serwer portalu zewnętrznego, |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Usługi |
DDNS (Dyndns, No-IP, Peanuthull, Comexe) |
Wsparcie |
Zarządzanie poprzez stronę internetową, Zarządzanie zdalne, Eksportowanie i importowanie konfiguracji, SNMP v1/v2c/v3, Diagnostyka (Ping i Traceroute), Synchronizacja NTP, Obsługa dzienników systemowych |
Funkcje panelu zarządzania |
Automatyczne wykrywanie urządzeń, Inteligentne monitorowanie stanu sieci, Ostrzeżenia o nietypowych zdarzeniach, Ujednolicony proces konfiguracji, Harmonogram restartu, Spersonalizowana strona logowania do sieci, Bezobsługowa konfiguracja ZTP |
Wymiary zewnętrzne | 226 × 131 × 35 mm (8,9 × 5,2 × 1,4 cala) |
Dopuszczalna temperatura pracy | 0°C ÷ 40°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie | Zasilacz 12V/1,5A (DC) |
Maks. zużycie energii |
14,2 W (z podłączonym urządzeniem USB2.0), 7,1 W (bez podłączonego urządzenia USB2.0) |
Certyfikaty |
CE, FCC, RoHS |
Producent | TP-Link |
Standardy | IEEE 802.3u/ab/z/x/q |
---|---|
Porty miedziane |
1x gigabitowy port SFP WAN/LAN, 8x gigabitowe porty RJ45 WAN/LAN, 2x porty 10GE SFP+ (1 WAN, 1 WAN/LAN), 1x Port konsolowy RJ45, 2x Porty USB (Modem 4G/3G USB jako łącze zapasowe WAN) |
Pamięć Flash | 4MB SPI NOR + 256 MB NAND |
Pamięć DRAM | 4 GB DDR4 |
Diody LED |
PWR, SYS, WAN, LAN, USB, FAN |
Maks. zużycie energii |
26.36 W (z podłączonym USB 3.0), 19.12 W (bez podłączonego USB 3.0) |
Ochrona | Ochrona przeciwprzepięciowa 4 kV |
Wydajność | |
Ilość równoczesnych sesji | 2,300,000 |
New Sessions /Second | 20,000 |
NAT (Static IP) |
Wysyłanie- 9445,82 Mb/s, Pobieranie- 9449,26 Mb/s |
NAT(DHCP) |
Wysyłanie- 9426,83 Mb/s, Pobieranie- 9426,20 Mb/s |
NAT(PPPoE) |
Wysyłanie- 9413,96 Mb/s, Pobieranie- 9102,01 Mb/s |
NAT (L2TP) |
Wysyłanie- 4230,62 Mb/s, Pobieranie- 4169,53 Mb/s |
NAT (PPTP) |
Wysyłanie- 3933,86 Mb/s, Pobieranie- 3821,97 Mb/s |
64 Byte Packet Forwarding Rate |
Wysyłanie- 1080 Mb/s, Pobieranie- 1030 Mb/s |
Przepustowość VPN IPsec |
SHA1-AES256- 2140,45 Mb/s, SHA2-AES256- 2080,20 Mb/s |
OpenVPN | 1665,64 Mb/s |
L2TP VPN Throughput |
Nieszyfrowane- 5013,50 Mb/s, Szyfrowane- 2274,74 Mb/s |
SSL VPN Throughput | 1511,10 Mb/s |
Podstawowe funkcje | |
Typ połączenia WAN |
Statyczne/dynamiczne przydzielanie adresów IP, PPPoE, PPTP, L2TP, Tunel 6to4, Pass-Through, Łącze mobilne- Modem 4G/3G USB jako łącze zapasowe |
Klonowanie adresów MAC | Modyfikacja adresów MAC WAN/LAN |
DHCP |
Serwer DHCP, Rezerwacja adresów DHCP, Multi-net DHCP, Interfejsy Multi-IP |
IPv6 | Połączenie WAN |
VLAN | VLAN 802.1Q |
IPTV | IGMP v2/v3 Proxy |
Funkcje zaawansowane | |
Listy kontroli dostępu (ACL) | Filtrowanie w oparciu o adres IP/port/protokół/nazwę domeny |
Routing zaawansowany |
Routing statyczny, Policy Routing |
Kontrola przepustowości |
Kontrola przepustowości w oparciu o adres IP/port, Gwarantowana i ograniczana przepustowość |
Równoważenie pasma |
Inteligentne równoważenie obciążenia pasma, Routing zoptymalizowany pod kątem aplikacji, Łącze zapasowe (czasowe§, awaryjne), Wykrywanie online |
NAT |
One-to-One NAT, Multi-Net NAT, Serwer wirtualny, Port Triggering, NAT-DMZ, FTP/H.323/SIP/IPSec/PPTP ALG, UPnP |
Zabezpieczenia |
Zapora sieciowa SPI, VPN Passthrough, FTP/H.323/PPTP/SIP/IPsec ALG, Ochrona przed atakami DoS, Ping of Death, Zarządzanie lokalne |
Limit sesji | Limit sesji oparty na adresie IP |
Sieci VPN | |
SSL VPN |
Serwer SSL VPN, Klient SSL VPN, 500 Tuneli SSL VPN |
IPsec VPN |
300 tuneli IPsec VPN, LAN-to-LAN, Client-to-LAN, 2 tryby negocjacji - Main/Aggressive, Szyfrowanie DES, 3DES, AES128, AES192, AES256, IKEv1/v2, Uwierzytelnianie MD5, SHA1, NAT Traversal (NAT-T), Dead Peer Detection (DPD), Perfect Forward Secrecy (PFS) |
PPTP VPN |
Serwer VPN PPTP, 32 klientów VPN PPTP, 300 tuneli (współdzielone z L2TP), PPTP z szyfrowaniem MPPE |
L2TP VPN |
Serwer VPN L2TP, 32 klientów VPN L2TP, 300 tuneli (współdzielone z PPTP), L2TP over IPSec |
OpenVPN |
Serwer OpenVPN, 10 klientów OpenVPN, 110 tuneli OpenVPN |
Uwierzytelnianie sieciowe |
Brak uwierzytelniania, Uproszczone hasło, Hotspot(Użytkownik lokalny / Voucher* / SMS* / Radius*), Zewnętrzny serwer Radius, Serwer portalu zewnętrznego, |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Usługi |
DDNS (Dyndns, No-IP, Peanuthull, Comexe) |
Wsparcie |
Zarządzanie poprzez stronę internetową, Zarządzanie zdalne, Eksportowanie i importowanie konfiguracji, SNMP v1/v2c/v3, Diagnostyka (Ping i Traceroute), Synchronizacja NTP, Obsługa dzienników systemowych |
Funkcje panelu zarządzania |
Automatyczne wykrywanie urządzeń, Inteligentne monitorowanie stanu sieci, Ostrzeżenia o nietypowych zdarzeniach, Ujednolicony proces konfiguracji, Harmonogram restartu, Spersonalizowana strona logowania do sieci, Bezobsługowa konfiguracja ZTP |
Wymiary zewnętrzne | 440 × 220 × 44 mm (17,3 × 8,7 × 1,7 cala) |
Dopuszczalna temperatura pracy | 0°C ÷ 40°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie |
Zasilanie redundantne (100–240 VAC, 50/60 Hz) |
Certyfikaty |
CE, FCC, RoHS |
Producent | TP-Link |
Standardy | IEEE 802.3u/ab/z/x/q |
---|---|
Porty miedziane |
1x gigabitowy port RJ45 WAN, 2x gigabitowe porty RJ45 LAN, 2x gigabitowe porty RJ45 WAN/LAN (do wyboru) |
Wolne sloty | 1x gigabitowy port SFP WAN |
Pamięć Flash | SPI 4 MB + NAND 128 MB |
Pamięć DRAM | 512 MB |
Wydajność | |
Ilość równoczesnych sesji | 150.000 |
Przepustowość VPN IPsec | 291,6 Mb/s |
Podstawowe funkcje | |
Typ połączenia WAN |
Statyczne/dynamiczne przydzielanie adresów IP, PPPoE, PPTP, L2TP |
Klonowanie adresów MAC | Modyfikacja adresów MAC WAN/LAN |
DHCP |
Serwer DHCP, Rezerwacja adresów DHCP, Multi-net DHCP, Interfejsy Multi-IP |
IPv6 | Wdrażanie w toku |
VLAN | VLAN 802.1Q |
IPTV | IGMP v2/v3 Proxy |
Funkcje zaawansowane | |
Listy kontroli dostępu (ACL) | Filtrowanie w oparciu o adres IP/port/protokół/nazwę domeny |
Routing zaawansowany |
Routing statyczny, Policy Routing |
Kontrola przepustowości |
Kontrola przepustowości w oparciu o adres IP/port, Gwarantowana i ograniczana przepustowość |
Równoważenie pasma |
Inteligentne równoważenie obciążenia pasma, Routing zoptymalizowany pod kątem aplikacji, Łącze zapasowe (czasowe§, awaryjne), Wykrywanie online |
NAT |
One-to-One NAT, Multi-Net NAT, Serwer wirtualny, Port Triggering, NAT-DMZ, FTP/H.323/SIP/IPSec/PPTP ALG, UPnP |
Zabezpieczenia |
Zapora sieciowa SPI, VPN Passthrough, FTP/H.323/PPTP/SIP/IPsec ALG, Ochrona przed atakami DoS, Ping of Death, Zarządzanie lokalne |
Limit sesji | Limit sesji oparty na adresie IP |
Sieci VPN | |
IPsec VPN |
100 tuneli IPsec VPN, LAN-to-LAN, Client-to-LAN, 2 tryby negocjacji - Main/Aggressive, Szyfrowanie DES, 3DES, AES128, AES192, AES256, IKE v1/v2, Uwierzytelnianie MD5, SHA1, NAT Traversal (NAT-T), Dead Peer Detection (DPD), Perfect Forward Secrecy (PFS) |
PPTP VPN |
Serwer VPN PPTP, 10 klientów VPN PPTP, 50 tuneli, PPTP z szyfrowaniem MPPE |
L2TP VPN |
Serwer VPN L2TP, 10 klientów VPN L2TP, 50 tuneli, L2TP over IPSec |
OpenVPN |
Serwer OpenVPN, 10 klientów OpenVPN, 50 tuneli OpenVPN* |
Uwierzytelnianie sieciowe |
Brak uwierzytelniania, Uproszczone hasło, Hotspot(Użytkownik lokalny / Voucher* / SMS* / Radius*), Zewnętrzny serwer Radius, Serwer portalu zewnętrznego, |
Zarządzanie | |
Aplikacja Omada | Tak |
Zarządzanie centralne |
Kontroler Omada oparty na chmurze, Kontroler sprzętowy Omada (OC300), Kontroler sprzętowy Omada (OC200), Kontroler programowy Omada |
Dostęp do chmury |
Tak (poprzez kontroler OC300, OC200, kontroler Omada oparty na chmurze lub kontroler programowy Omada) |
Usługi |
DDNS (Dyndns, No-IP, Peanuthull, Comexe) |
Wsparcie |
Zarządzanie poprzez stronę internetową, Zarządzanie zdalne, Eksportowanie i importowanie konfiguracji, SNMP v1/v2c/v3, Diagnostyka (Ping i Traceroute), Synchronizacja NTP, Obsługa dzienników systemowych |
Funkcje panelu zarządzania |
Automatyczne wykrywanie urządzeń, Inteligentne monitorowanie stanu sieci, Ostrzeżenia o nietypowych zdarzeniach, Ujednolicony proces konfiguracji, Harmonogram restartu, Spersonalizowana strona logowania do sieci, Bezobsługowa konfiguracja ZTP |
Wymiary zewnętrzne | 226 × 131 × 35 mm (8,9 × 5,2 × 1,4 cala) |
Dopuszczalna temperatura pracy | 0°C ÷ 40°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie |
wbudowane, ~230V AC 50Hz |
Certyfikaty |
CE, FCC, RoHS |
Producent | TP-Link |
Standardy | IEEE 802.3/ab/z |
---|---|
Port #1 | 10/100 Mbps RJ-45 |
Zasięg portu #1 | 100 m |
Okablowanie portu #1 | UTP/STP |
Port #2 | SFP |
Link Fault Pass-thorugh (LFP) | nie |
Typ obudowy | desktop / moduł wsuwany |
Dopuszczalna temperatura pracy | 0°C ÷ 40°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Certyfikaty |
FCC Class B, CE |
Zasilanie |
zasilacz, 5V DC 1,25A |
MTBF | > 50.000h |
Okres gwarancji | 24 miesiące |
Producent | Wave Optics |
Standardy | IEEE 802.3/ab/z/i/u |
---|---|
Port #1 | 10/100/1000 Mbps RJ-45 (Auto MDI/MDIX) |
Zasięg portu #1 | 100 m |
Okablowanie portu #1 | UTP/STP |
Port #2 | SFP |
Link Fault Pass-thorugh (LFP) | nie |
Typ obudowy | desktop / moduł wsuwany |
Wymiary zewnętrzne | 94,5x73x27 mm |
Dopuszczalna temperatura pracy | 0°C ÷ 40°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie | 9V/0.6A |
Maksymalny pobór mocy | 1,7 W |
Certyfikaty |
FCC Class B, CE |
Okres gwarancji | 5 lat |
Producent | TP-Link |
Standardy | IEEE 802.3/ab/u/x/z |
---|---|
Port #1 | 10/100/1000 Mbps RJ-45 |
Zasięg portu #1 | 100 m |
Okablowanie portu #1 | UTP/STP |
Port #2 |
SFP, 1G i 100M |
Link Fault Pass-thorugh (LFP) | nie |
Typ obudowy | desktop / moduł wsuwany |
Wymiary zewnętrzne | 94,5x73x27 mm |
Dopuszczalna temperatura pracy | 0°C ÷ 50°C |
Dopuszczalna wilgotność otoczenia |
10% ÷ 90%, niekondensująca |
Zasilanie | 5V DC 1A |
Certyfikaty |
FCC Class B, CE |
Zasilanie |
zasilacz, 5V DC 1A |
Okres gwarancji | 24 miesiące |
Producent | Wave Optics |
Porty | |
---|---|
Porty RJ-45 10/100 Base-T(X) Auto MDI/MDIX | 16 |
Porty SFP 100/1000Mbps | 2 |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X), IEEE 802.3x dla Flow control |
Pojemność tablicy MAC | 8192 adresów |
Schemat przetwarzania pakietów | Store-and-Forward |
Oprogramowanie |
konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu |
Wskaźniki LED | |
Wskaźnik zasilania | zielony x3 |
Wskaźnik błędu | żółty - wskazuje wystąpienie awarii zasilania PWR1 lub PWR2 |
Wskaźnik portu RJ-45 10/100TX |
zielony dla Link/Aktywność, żółty dla Duplex/Kolizja |
Złącze alarmowe | |
Przekazywanie | wyjście alarmowe może przenieść 1A przy 24VDC |
Zasilanie | |
Wejście |
podwójne wejście DC, 2x 12÷48VDC na 6-pinowym złączu terminal block |
Pobór mocy (typowo) | 9W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | obecna na złączu terminal block |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 74,3mm x 109,2mm x 153,6mm |
Waga | 1060g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷70°C (-40÷158°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX | 3 |
Porty 100/1000Base-X SFP | 1 |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 for 10Base-T, IEEE 802.3u for 100Base-TX, IEEE 802.3ab for 1000Base-T, IEEE 802.3x for Flow control, IEEE 802.z for 1000Base-X |
Pojemność tablicy MAC | 8192 adresy |
Schemat przetwarzania pakietów | Store-and-Forward |
Wskaźniki LED | |
Wskaźnik zasilania | zielony |
Wskaźnik portu RJ-45 10/100/1000TX | zielony dla portu Link/Act |
Wskaźnik portu 100/1000Base-X SFP | zielony dla portu Link/Act |
Zasilanie | |
Wejście | poprzez slot PCIe |
Pobór mocy (typowo) | 4,2W |
Ochrona przeciążeniowa prądowa | obecna |
Charakterystyka fizyczna | |
Wymiary (SxGxW) | 21.3mm x 178mm x 121mm |
Waga | 120g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -10÷60°C (14÷140°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Wspierane systemy operacyjne | |
Microsoft | DOS / Win98 / WinMe / WinXP / Win2000 / WinServer2003 / Vista / WinServer 2008 / Win7 / Win8 |
Unix (Linux) |
Linux for Kernel 3.x / 2.6.x / 2.4.x, FreeBSD for 7.x / 8.0, SCO OpenServer for 6 / UnixWare 7.1.x |
Novell | Novell client for DOS (ODI driver) / Novell server driver (Support OS 5.x and 6.x) |
Others | MacOS 10.4 / 10.5 / 10.6 / 10.7 |
Gwarancja | |
Okres gwarancji | 5 lata |
Porty | |
---|---|
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX | 4 |
Porty SFP 100/1000Base-X | 2 |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT, IEEE 802.3ab dla 1000Base-T, IEEE 802.3z dla 1000Base-X |
Pojemność tablicy MAC | 2048 adresy |
Zasilanie | |
Wejście |
podwójne wejście DC, 2x 9÷48VDC na 5-pinowym złączu terminal block, w zestawie zasilacz 230V |
Pobór mocy (typowo) | 6W |
Charakterystyka fizyczna | |
Obudowa | IP-40 |
Wymiary (S x G x W) | 37mm x 85m x 116mm |
Waga | 430g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C (-40÷185°F) |
Temperatura pracy | -40÷85°C (-40÷185°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMS |
IEC61000-4-2(ESD) level 4, IEC 61000-4-4 (EFT) level 4, IEC61000-4-5(Surge) level 4 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
MTBF | 500000h |
Porty RJ-45 100/1000 Base-T(X) Auto MDI/MDIX | 8 |
---|---|
Porty 1000Base-FX SFP | 1 |
Standardy ethernetowe |
IEEE 802.3u dla 100Base-TX i 100Base-FX, IEEE 802.3ab dla 1000Base-T, IEEE 802.3z dla 1000Base-X |
Wskaźniki LED |
zasilanie, porty RJ-45, slot SFP |
Zasilanie |
podwójne wejście DC, 2x 9÷48VDC na 4-pinowym złączu terminal block |
Pobór mocy (typowo) | 12W |
Charakterystyka fizyczna | |
Obudowa | IP-40 |
Wymiary (S x W x G) | 48mm x 140mm x 116mm |
Waga | 630g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C |
Temperatura pracy | -40÷85°C |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950-1 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty RJ-45 100/1000 Base-T(X) Auto MDI/MDIX | 4 PoE + 1 |
---|---|
Porty 1000Base-FX SFP | 1 |
Standardy ethernetowe |
IEEE 802.3u dla 100Base-TX i 100Base-FX, IEEE 802.3ab dla 1000Base-T, IEEE 802.3z dla 1000Base-X |
Wskaźniki LED |
zasilanie, porty RJ-45 |
Zasilanie |
podwójne wejście DC, 2x 48÷57VDC na 4-pinowym złączu terminal block |
Pobór mocy (typowo) | 6,5W |
Charakterystyka fizyczna | |
Obudowa | IP-40 |
Wymiary (S x W x G) | 33mm x 115mm x 85mm |
Waga | 350g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C |
Temperatura pracy | -40÷85°C |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950-1 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty RJ-45 100/1000 Base-T(X) Auto MDI/MDIX | 8 PoE |
---|---|
Porty 1000Base-FX SFP | 2 |
Standardy ethernetowe |
IEEE 802.3u dla 100Base-TX i 100Base-FX, IEEE 802.3ab dla 1000Base-T, IEEE 802.3z dla 1000Base-X |
Wskaźniki LED |
zasilanie, porty RJ-45, sloty SFP, PoE (8) |
Zasilanie |
podwójne wejście DC, 2x 48÷57VDC na 4-pinowym złączu terminal block |
Pobór mocy (typowo) | 12W |
Charakterystyka fizyczna | |
Obudowa | IP-40 |
Wymiary (S x W x G) | 48mm x 142mm x 116mm |
Waga | 600g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C |
Temperatura pracy | -40÷85°C |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950-1 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty: | |
---|---|
Porty RJ-45 10/100 Base-T(X) Auto MDI/MDIX | 7 |
Porty Combo RJ-45/SFP 1000 Base-T Auto MDI/MDIX | 3 |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (9600bps 8 N 1) |
Technologie: | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X), IEEE 802.3x dla Flow control, IEEE 802.1D dla STP (Spanning Tree Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1X dla Authentication, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 4 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 7.2 Gbps |
Ilość podsieci VLAN | 4096 |
Ilość grup multicastowych IGMP | 1024 |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 10ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu |
Tryby pracy redundantnej |
STP, RSTP, O-Ring, Open-Ring, O-RSTP |
Wskaźniki LED: | |
Wskaźnik zasilania / gotowości | zielony x3 |
Wskaźnik Ring Master | zielony |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu RJ-45 10/100TX |
zielony dla Link/Aktywność, bursztynowy dla Duplex/Kolizja |
Wskaźnik portu RJ-45 10/100/1000TX |
zielony dla Link/Aktywność, bursztynowy dla 100Mbps |
Wskaźnik portu optycznego | zielony dla Link/Aktywność |
Złącze alarmowe: | |
Przekazywanie | wyjście alarmowe może przenieść 1A przy 24VDC |
Zasilanie: | |
Wejście |
podwójne wejście DC, 2x 12÷48VDC na 6-pinowym złączu terminal block |
Pobór mocy (typowo) | 12W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | obecna na złączu terminal block |
Charakterystyka fizyczna: | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 74,3mm x 109,2mm x 153,6mm |
Waga | 1100g |
Odporność na czynniki zewnętrzne: | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷70°C (-40÷158°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami: | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
Gwarancja: | |
Okres gwarancji | 5 lat |
Porty: | |
---|---|
Porty RJ-45 10/100 Base-T(X) Auto MDI/MDIX | 7 |
Porty Combo RJ-45/SFP 1000 Base-T Auto MDI/MDIX | 3 |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (9600bps 8 N 1) |
Technologie: | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X), IEEE 802.3x dla Flow control, IEEE 802.1D dla STP (Spanning Tree Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1X dla Authentication, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 4 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 7.2 Gbps |
Ilość podsieci VLAN | 4096 |
Ilość grup multicastowych IGMP | 1024 |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 10ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu |
Tryby pracy redundantnej |
STP, RSTP, O-Ring, Open-Ring, O-RSTP |
Wskaźniki LED: | |
Wskaźnik zasilania / gotowości | zielony x3 |
Wskaźnik Ring Master | zielony |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu RJ-45 10/100TX |
zielony dla Link/Aktywność, bursztynowy dla Duplex/Kolizja |
Wskaźnik portu RJ-45 10/100/1000TX |
zielony dla Link/Aktywność, bursztynowy dla 100Mbps |
Wskaźnik portu optycznego | zielony dla Link/Aktywność |
Złącze alarmowe: | |
Przekazywanie | wyjście alarmowe może przenieść 1A przy 24VDC |
Zasilanie: | |
Wejście |
podwójne wejście DC, 85~264VAC/88~373VDC na podwójnym 3-pinowym złączu terminal block, IES-P3073GC-LV - wersja z podwójnym złączem 12/48VDC na 2-pinowym złączu terminal block |
Pobór mocy (typowo) | 12W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | obecna na złączu terminal block |
Charakterystyka fizyczna: | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 96,4mm x 145,5mm x 154mm |
Waga | 1935g |
Odporność na czynniki zewnętrzne: | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷70°C (-40÷158°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami: | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
Power Automation |
IEC 61850-3, IEEE 1613 |
Gwarancja: | |
Okres gwarancji | 5 lat |
Porty: | |
---|---|
Porty RJ-45 10/100 Base-T(X) Auto MDI/MDIX | 16 |
Porty Combo RJ-45/SFP 1000 Base-T Auto MDI/MDIX | 2 |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (9600bps 8 N 1) |
Technologie: | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X), IEEE 802.3x dla Flow control, IEEE 802.1D dla STP (Spanning Tree Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1X dla Authentication, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 4 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 7.2 Gbps |
Ilość podsieci VLAN | 4096 |
Ilość grup multicastowych IGMP | 1024 |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 10ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu, Modbus TCP |
Tryby pracy redundantnej |
STP, RSTP, O-Ring, Open-Ring, O-RSTP |
Wskaźniki LED: | |
Wskaźnik zasilania / gotowości | zielony x3 |
Wskaźnik Ring Master | zielony |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu RJ-45 10/100TX |
zielony dla Link/Aktywność, bursztynowy dla Duplex/Kolizja |
Wskaźnik portu RJ-45 10/100/1000TX |
zielony dla Link/Aktywność, bursztynowy dla 100Mbps |
Wskaźnik portu optycznego | zielony dla Link/Aktywność |
Złącze alarmowe: | |
Przekazywanie | wyjście alarmowe może przenieść 1A przy 24VDC |
Zasilanie: | |
Wejście |
podwójne wejście DC, 2x 12÷48VDC na 6-pinowym złączu terminal block |
Pobór mocy (typowo) | 12W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | obecna na złączu terminal block |
Charakterystyka fizyczna: | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 74,3mm x 109,2mm x 153,6mm |
Waga | 1100g |
Odporność na czynniki zewnętrzne: | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷70°C (-40÷158°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami: | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
Gwarancja: | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty RJ-45 10/100Base-T | 24 |
Porty Combo RJ-45/SFP 1000 Base-T(X) Auto MDI/MDIX | 2 |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (9600bps 8 N 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X), IEEE 802.3x dla Flow control, IEEE 802.1D dla STP (Spanning Tree Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1X dla Authentication, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 4 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 7.2 Gbps |
Ilość podsieci VLAN | 4096 |
Ilość grup multicastowych IGMP | 1024 |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 10ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu |
Tryby pracy redundantnej |
STP, RSTP, O-Ring, Open-Ring, O-RSTP |
Wskaźniki LED | |
Wskaźnik zasilania / gotowości | zielony x3 |
Wskaźnik Ring Master | zielony |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu RJ-45 10/100TX |
zielony dla Link/Aktywność, bursztynowy dla Duplex/Kolizja |
Wskaźnik portu RJ-45 10/100/1000TX |
zielony dla Link/Aktywność, bursztynowy dla 100Mbps |
Wskaźnik portu optycznego | zielony dla Link/Aktywność |
Zasilanie | |
Wejście | Przewód zasilający 100~240VAC |
Pobór mocy (typowo) | 33W |
Ochrona przeciążeniowa prądowa | obecna |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 444mm x 200mm x 44mm |
Waga | 4350g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -10÷60°C (14÷158°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX | 3 |
Porty SFP 1000Mbps | 2 |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (9600bps 8 N 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X) i 100BaseFX, IEEE 802.3z dla 1000Base-X, IEEE 802.3ab dla 1000Base-T, IEEE 802.3x dla Flow control, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol), IEEE 802.1D dla STP (Spanning Tree Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1x dla Authentication, IEEE 802.1AB dla LLDP (Link Layer Discovery Protocol) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 4 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 10 Gbps |
Ilość podsieci VLAN | 256 |
Ilość identyfikatorów VLAN ID | 1÷4094 |
Ilość grup multicastowych IGMP | 256 |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 20ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu |
Tryby pracy redundantnej |
STP, RSTP, MSTP, O-Ring, Open-Ring, O-RSTP |
Funkcjonalność DDM (DMI) |
Napięcie, Prąd, Temperatura |
Wskaźniki LED | |
Wskaźnik zasilania / gotowości | zielony x3 |
Wskaźnik Ring Master | zielony |
Wskaźnik trybu O-Ring | zielony |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu RJ-45 10/100TX |
zielony dla Link/Aktywność, żółty dla Duplex/Kolizja |
Wskaźnik portu 1000X / optycznego | zielony dla Link/Aktywność. |
Złącze alarmowe | |
Przekazywanie | wyjście alarmowe może przenieść 1A przy 24VDC |
Zasilanie | |
Wejście |
potrójne wejście DC, 2x 12÷48VDC na 7-pinowym złączu terminal block |
Pobór mocy (typowo) | 10W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | obecna na złączu terminal block |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 54,1mm x 106,1mm x 145,4mm |
Waga | 1022g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷70°C (-14÷140°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
Gwarancja | |
Okres gwarancji | 5 lat |
Dedykowane zastosowanie | ITS |
Porty | |
---|---|
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX | 8 |
Sloty SFP 100/1G/2.5G | 2 |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (115200bps 8 N 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X) i 100BaseFX, IEEE 802.3z dla 1000Base-X, IEEE 802.3ab dla 1000Base-T, IEEE 802.3x dla Flow control, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol), IEEE 802.1D dla STP (Spanning Tree Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1x dla Authentication, IEEE 802.1AB dla LLDP (Link Layer Discovery Protocol) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 8 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 18 Gbps |
Ilość identyfikatorów VLAN ID | 1÷4094 |
Ilość grup multicastowych IGMP | 128 dla każdej sieci VLAN |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 30ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu |
Tryby pracy redundantnej |
STP, RSTP, MSTP, O-Ring |
Funkcjonalność DDM (DMI) |
Napięcie, Prąd, Temperatura |
Zasilanie | |
Wejście |
podwójne wejście DC, 2x 12÷48VDC na 5-pinowym złączu terminal block |
Pobór mocy (typowo) | 10W |
Ochrona przeciążeniowa prądowa | obecna |
Charakterystyka fizyczna | |
Obudowa | IP-40 |
Wymiary (S x G x W) | 52mm x 110mm x 140mm |
Waga | <700 g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷75°C (-14÷163°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55032) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-31 |
Wibracja | IEC60068-2-6 |
MTBF | >400,000 godzin |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX | 8 |
Porty SFP 100/1000 Base-X Auto MDI/MDIX | 4 |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (115200bps 8 N 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10Base-T, IEEE 802.3u dla 100Base-TX i 100Base-FX, IEEE 802.3ab dla 1000Base-T, IEEE 802.z dla 1000Base-X, IEEE 802.3x dla Flow control, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1D dla STP (Spanning Tree Protocol), IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1s dla MSTP (Multiple Spanning Tree Protocol), IEEE 802.1x dla Authentication, IEEE 802.1AB dla LLDP (Link Layer Discovery Protocol), |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 8 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 24 Gbps |
Throughput (pakietów na sekundę) | 17,856Mpps@64Bytes |
Ilość podsieci VLAN | 256 |
Ilość grup multicastowych IGMP | 256/vlan |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 30ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu, Modbus TCP |
Tryby pracy redundantnej |
O-Ring, Open-Ring, O-Chain, MRP, MSTP (kompatybilność RSTP/STP) |
Wskaźniki LED | |
Wskaźnik Ring Master | zielony dla pracy w systemie O-Ring Master mode |
Wskaźnik Ring |
zielony dla pracy w systemie O-Ring mode, mrugający zielony dla przerwania pracy w trybie O-Ring mode |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu 100/1000Base-X SFP | zielony dla Link/Aktywność |
Wskaźnik portu RJ-45 10/100/1000TX |
zielony dla 1000Mbps Link/Act, bursztynowy dla 10/100Mbps Link/Act |
Złącze alarmowe | |
Przekazywanie | wyjście alarmowe może przenieść 1A przy 24VDC |
Zasilanie | |
Wejście |
podwójne wejście DC, 2x 12÷48VDC na 6-pinowym złączu terminal block |
Pobór mocy (typowo) | 13W |
Hi-POT | 1.5KV AC |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | obecna |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 54.3 (W) x 108.3 (D) x 145.1 (H) mm (2.13 x 4.26 x 5.71 cala) |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷70°C (-40÷158°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
MTBF | 516416 godzin |
Gwarancja | |
Okres gwarancji | 5 lat |
Dedykowane zastosowanie | ITS |
Porty | |
---|---|
Porty Combo RJ-45 1000 Base-T(X) Auto MDI/MDIX | 8 |
Porty SFP 100/1000Mbps | 4 |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (115200bps 8 N 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X) i 100BaseFX, IEEE 802.3z dla 1000Base-X, IEEE 802.3ab dla 1000Base-T, IEEE 802.3x dla Flow control, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol), IEEE 802.1D dla STP (Spanning Tree Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1x dla Authentication, IEEE 802.1AB dla LLDP (Link Layer Discovery Protocol) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 8 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 24 Gbps |
Ilość podsieci VLAN | 256 |
Ilość identyfikatorów VLAN ID | 1÷4094 |
Ilość grup multicastowych IGMP | 128 dla każdej sieci VLAN |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 30ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu |
Tryby pracy redundantnej |
STP, RSTP, MSTP, O-Ring |
Funkcjonalność DDM (DMI) |
Napięcie, Prąd, Temperatura |
Wskaźniki LED | |
Wskaźnik zasilania / gotowości | zielony x3 |
Wskaźnik Ring Master | zielony |
Wskaźnik trybu O-Ring | zielony |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu 10/100/1000Base-T(X) RJ45 |
zielony dla 1000Mbps Link/Aktywność, bursztynowy dla 10/100Mbps Link/Aktywność |
100/1000Base-X SFP | zielony dla Link/Aktywność. |
Złącze alarmowe | |
Przekazywanie | wyjście alarmowe może przenieść 1A przy 24VDC |
Zasilanie | |
Wejście |
podwójne wejście DC, 2x 12÷48VDC na 6-pinowym złączu terminal block |
Pobór mocy (typowo) | 12,5W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | obecna |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 74,3mm x 109,2mm x 153,6mm |
Waga | 1070g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷70°C (-14÷158°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
EMS |
IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8, IEC61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty Combo RJ-45 1000 Base-T(X) Auto MDI/MDIX | 12 |
Porty SFP 100/1000Mbps | 2 |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (115200bps 8 N 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X) i 100BaseFX, IEEE 802.3z dla 1000Base-X, IEEE 802.3ab dla 1000Base-T, IEEE 802.3x dla Flow control, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol), IEEE 802.1D dla STP (Spanning Tree Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1x dla Authentication, IEEE 802.1AB dla LLDP (Link Layer Discovery Protocol) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 8 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 28 Gbps |
Ilość podsieci VLAN | 256 |
Ilość identyfikatorów VLAN ID | 1÷4094 |
Ilość grup multicastowych IGMP | 128 dla każdej sieci VLAN |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 30ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu |
Tryby pracy redundantnej |
STP, RSTP, MSTP, O-Ring |
Funkcjonalność DDM (DMI) |
Napięcie, Prąd, Temperatura |
Wskaźniki LED | |
Wskaźnik zasilania / gotowości | zielony x3 |
Wskaźnik Ring Master | zielony |
Wskaźnik trybu O-Ring | zielony |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu 10/100/1000Base-T(X) RJ45 |
zielony dla 1000Mbps Link/Aktywność, bursztynowy dla 10/100Mbps Link/Aktywność |
100/1000Base-X SFP | zielony dla Link/Aktywność. |
Złącze alarmowe | |
Przekazywanie | wyjście alarmowe może przenieść 1A przy 24VDC |
Zasilanie | |
Wejście |
podwójne wejście DC, 2x 12÷48VDC na 6-pinowym złączu terminal block |
Pobór mocy (typowo) | 12,67W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | obecna |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 74,3mm x 109,2mm x 153,6mm |
Waga | 765g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷70°C (-14÷158°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
EMS |
IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8, IEC61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX | 22 |
Porty Gigabit Combo 10/100/1000Base-T(X) i 100/1000Base-X SFP | 2 |
Porty SFP 100/1000 Base-X Auto MDI/MDIX | 2 |
Port konsoli szeregowej RS-232 | RS-232 w złączu DB-9 oraz przyłącze konsolowe (115200bps 8 N 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 for 10Base-T, IEEE 802.3u for 100Base-TX and 100Base-FX, IEEE 802.3ab for 1000Base-T, IEEE 802.z for 1000Base-X, IEEE 802.3ae for 10Gigabit Ethernet, IEEE 802.3x for Flow control, IEEE 802.3ad for LACP (Link Aggregation Control Protocol ), IEEE 802.1p for COS (Class of Service), IEEE 802.1Q for VLAN Tagging, IEEE 802.1w for RSTP (Rapid Spanning Tree Protocol), IEEE 802.1s for MSTP (Multiple Spanning Tree Protocol), IEEE 802.1x for Authentication, IEEE 802.1AB for LLDP (Link Layer Discovery Protocol) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 8 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 52 Gbps |
Ilość grup multicastowych IGMP | 256 dla każdej podsieci VLAN |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3, Guest VLAN, MAC address limit, TACACS+, Authorization (15 poziomów), IP source guard |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 30ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu, |
Tryby pracy redundantnej |
O-Ring, Open-Ring, O-Chain, MRP, MSTP(RSTP/STP compatible), Fast Recovery |
Wskaźniki LED | |
Wskaźnik Power (PWR) | zielony x3 - zasilanie dla AC i DC |
Wskaźnik Ring Master | zielony (O-Ring Master mode) |
Wskaźnik O-Ring (Ring) |
zielony (O-Ring mode), zielony migający - Ring przerwany. |
Wskaźnik błędu | Bursztynowy - nieoczekiwany błąd |
Wskaźnik portów 10/100/1000Base-T(X) RJ45 |
zielony dla Link/Act, dwukolorowe LED dla prędkości ~ zielony dla 1000Mbps / bursztynowy dla 100Mbps / brak dla 10Mbps |
Wskaźnik protów 100/1000Base-X SFP+ | zielony dla Link/Act. |
Zasilanie | |
Wejście | 100 ~ 240VAC kablem zasilającym oraz podówjne 48VDC(36~72VDC) na 6-pin złączu terminal block |
Pobór mocy (typowo) | 23W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwróconą polaryzacją | obecna przy zasilaniu DC |
Charakterystyka fizyczna | |
Wymiary (S x G x W) | 431mm x 342mm x 44mm |
Waga | 4360g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40 to 75 °C (-4 to 140°F ) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX | 24 |
Porty SFP 1G/10GBase-X | 4 |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (115200bps 8 N 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 for 10Base-T, IEEE 802.3u for 100Base-TX and 100Base-FX, IEEE 802.3ab for 1000Base-T, IEEE 802.z for 1000Base-X, IEEE 802.3ae for 10Gigabit Ethernet, IEEE 802.3x for Flow control, IEEE 802.3ad for LACP (Link Aggregation Control Protocol ), IEEE 802.1p for COS (Class of Service), IEEE 802.1Q for VLAN Tagging, IEEE 802.1w for RSTP (Rapid Spanning Tree Protocol), IEEE 802.1s for MSTP (Multiple Spanning Tree Protocol), IEEE 802.1x for Authentication, IEEE 802.1AB for LLDP (Link Layer Discovery Protocol) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 8 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 128 Gbps |
Ilość grup multicastowych IGMP | 128 dla każdej podsieci VLAN |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3, Guest VLAN, MAC address limit, TACACS+, Authorization (15 poziomów), IP source guard |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 30ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu, |
Tryby pracy redundantnej |
O-Ring, Open-Ring, O-Chain, MRP, MSTP(RSTP/STP compatible), Fast Recovery |
Wskaźniki LED | |
Wskaźnik Power (PWR) | zielony - zasilanie |
Wskaźnik Ring Master | zielony (O-Ring Master mode) |
Wskaźnik O-Ring (Ring) |
zielony (O-Ring mode), zielony migający - Ring przerwany. |
Wskaźnik błędu | Green - System pracuje w trybie ciągłym |
Wskaźnik portów 10/100/1000Base-T(X) RJ45 |
zielony dla Link/Act, dwukolorowe LED dla prędkości ~ zielony dla 1000Mbps / bursztynowy dla 100Mbps / brak dla 10Mbps |
Wskaźnik protów 1G/10GBase-X SFP+ | zielony dla Link/Act. |
Zasilanie | |
Wejście | 100 ~ 240VAC kablem zasilającym |
Pobór mocy (typowo) | 37,4W |
Ochrona przeciążeniowa prądowa | obecna |
Charakterystyka fizyczna | |
Wymiary (S x G x W) | 431mm x 342mm x 44mm |
Waga | 6597g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -20 to 60 °C (-4 to 140°F ) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty 10/100/1000Base-T(X) i 100/1000Base-X SFP | 16 |
Sloty modularne | 1 slot dla 4x10G |
Port konsoli szeregowej RS-232 | RS-232 w złączu DB-9 oraz przyłącze konsolowe (115200bps 8 N 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 for 10Base-T, IEEE 802.3u for 100Base-TX and 100Base-FX, IEEE 802.3ab for 1000Base-T, IEEE 802.z for 1000Base-X, IEEE 802.3x for Flow control, IEEE 802.3ad for LACP (Link Aggregation Control Protocol ), IEEE 802.1p for COS (Class of Service), IEEE 802.1Q for VLAN Tagging, IEEE 802.1w for RSTP (Rapid Spanning Tree Protocol), IEEE 802.1s for MSTP (Multiple Spanning Tree Protocol), IEEE 802.1x for Authentication, IEEE 802.1AB for LLDP (Link Layer Discovery Protocol) |
Pojemność tablicy MAC | 8192 adresów |
Packet Buffer | 32Mbits |
Pamięć Flash | 128Mbits |
Wielkość pamięci DRAM | 1Gbits |
Jumbo frame | do 10K Bytes |
Kolejki priorytetów | 8 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 48 Gbps |
Ilość podsieci VLAN | 4095 |
Ilość grup multicastowych IGMP | 128 dla każdej podsieci VLAN |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3, Guest VLAN, MAC address limit, TACACS+, Authorization (15 poziomów), IP source guard |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 30ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu, |
Tryby pracy redundantnej |
O-Ring, Open-Ring, O-Chain, MRP, MSTP(RSTP/STP compatible) |
Wskaźniki LED | |
Wskaźnik Power (PWR) |
zielony - system w gotowości, zielony mrugający - system aktualizuje oprogramowanie |
Wskaźnik Ring Master | zielony |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik Supervisor Login (RMT) | zielony - zdalny dostęp do systemu |
Smart LED Display system | Link/Act(LK/ACT) / Speed(SPD) / Duplex(FDX) / Remote (RMT) green LED indicator x 4 |
Mode select Button (MODE) |
Link/Act(LK/ACT) / Speed(SPD) / Duplex(FDX) / Remote (RMT) mode select button, Port 1 ~ 28 Link/Act(LK/ACT) LED show - Green x 28 |
Zasilanie | |
Wejście | Zasilanie podwójne 100~240VAC / 100~370VDC |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwróconą polaryzacją | obecna |
Charakterystyka fizyczna | |
Wymiary (S x G x W) | 440mm x 325mm x 44mm |
Waga | 4823g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | bez modułu 10G SFP+ -40 to 70°C (-40 to 158°F ) ,z obecnym modułem 10G SFP+ -20 to 60 °C (-4 to 140°F ) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
Power Automation |
IEC 61850-3, IEEE 1613 (pending) |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Sloty modularne | 4 (3 sloty dla 8x1G oraz 1 slot dla 4x10G) |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (115200bps 8 N 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 for 10Base-T, IEEE 802.3u for 100Base-TX and 100Base-FX, IEEE 802.3ab for 1000Base-T, IEEE 802.z for 1000Base-X, IEEE 802.3ae for 10Gigabit Ethernet, IEEE 802.3x for Flow control, IEEE 802.3ad for LACP (Link Aggregation Control Protocol ), IEEE 802.1p for COS (Class of Service), IEEE 802.1Q for VLAN Tagging, IEEE 802.1w for RSTP (Rapid Spanning Tree Protocol), IEEE 802.1s for MSTP (Multiple Spanning Tree Protocol), IEEE 802.1x for Authentication, IEEE 802.1AB for LLDP (Link Layer Discovery Protocol) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 8 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 128 Gbps |
Ilość podsieci VLAN | 256 |
Ilość grup multicastowych IGMP | 128 dla każdej podsieci VLAN |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3, Guest VLAN, MAC address limit, TACACS+, Authorization (15 poziomów), IP source guard |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 30ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu, |
Tryby pracy redundantnej |
O-Ring, Open-Ring, O-Chain, MRP, MSTP(RSTP/STP compatible) |
Wskaźniki LED | |
Wskaźnik Power (PWR) |
zielony - system w gotowości, zielony mrugający - system aktualizuje oprogramowanie |
Wskaźnik Ring Master | zielony |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik Supervisor Login (RMT) | zielony - zdalny dostęp do systemu |
Smart LED Display system | Link/Act(LK/ACT) / Speed(SPD) / Duplex(FDX) / Remote (RMT) green LED indicator x 4 |
Mode select Button (MODE) |
Link/Act(LK/ACT) / Speed(SPD) / Duplex(FDX) / Remote (RMT) mode select button, Port 1 ~ 28 Link/Act(LK/ACT) LED show - Green x 28 |
Zasilanie | |
Wejście | Zasilanie podwójne 88~264VAC / 100~370VDC |
Pobór mocy (typowo) | 43,5W |
Ochrona przeciążeniowa prądowa | obecna |
Charakterystyka fizyczna | |
Wymiary (S x G x W) | 440mm x 325mm x 44mm |
Waga | 6600g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | bez modułu 10G SFP+ -40 to 70°C (-40 to 158°F ) ,z obecnym modułem 10G SFP+ -20 to 60 °C (-4 to 140°F ) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty RJ-45 10/100 Base-T(X) Auto MDI/MDIX z PoE (PSE) | 4 |
Porty SFP 100Mbps | 2 |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X) i 100BaseFX, IEEE 802.3x dla Flow control, IEEE 802.1D dla STP (Spanning Tree Protocol), IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1AB dla LLDP (Link Layer Discovery Protocol), IEEE 802.3af PoE (do 25W na port PSE) |
Pojemność tablicy MAC | 2048 adresów |
Kolejki priorytetów | 4 |
Schemat przetwarzania pakietów | Store-and-Forward |
Pojemność przełączania | 1.0 Gbps |
VLAN | port-based |
Bezpieczeństwo |
Włączanie/wyłączanie portów, VLAN pozwalające na segregowanie i zabezpieczanie ruchu w sieci |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 10ms dla 250 urządzeń, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu |
Tryby pracy redundantnej |
STP, RSTP, O-Ring |
Wskaźniki LED | |
Wskaźnik zasilania / gotowości | zielony x3 |
Wskaźnik Ring Master | zielony migający |
Wskaźnik trybu O-Ring | zielony |
Wskaźnik błędu | żółty - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu RJ-45 10/100TX |
zielony dla Link/Aktywność, żółty dla Duplex/Kolizja |
Wskaźnik portu optycznego |
zielony dla Aktywność, żółty dla Link |
Złącze alarmowe | |
Przekazywanie | wyjście alarmowe może przenieść 1A przy 24VDC |
Zasilanie | |
Wejście |
potrójne wejście DC, 2x 12÷48VDC na 7-pinowym złączu terminal block, 1x 12÷45VDC na koncentrycznym złączu DC |
Pobór mocy (typowo) | 7W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | obecna na złączu terminal block |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 54.2mm x 106.1mm x 145.4mm |
Waga | 709g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C (-40÷185°F) |
Temperatura pracy | -40÷70°C (-40÷158°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty RJ-45 10/100 Base-T(X) Auto MDI/MDIX z PoE (PSE) | 8 |
Porty Combo RJ-45/SFP 1000 Base-T Auto MDI/MDIX | 2 |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (9600bps 8 N 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X), IEEE 802.3x dla Flow control, IEEE 802.1D dla STP (Spanning Tree Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1X dla Authentication, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol), IEEE 802.1AB dla LLDP (Link Layer Discovery Protocol), IEEE 802.3at dla PoE+ (do 30W na port) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 4 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 5.6 Gbps |
Ilość podsieci VLAN | 4096 |
Ilość grup multicastowych IGMP | 1024 |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, Q-in-Q VLAN dla wydajności i bezpieczeństwa do zwiększenia miejsca VLAN, centralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 10ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu, SNTP dla synchronizowania zegrów poprzez sieć, Wsparcie klienta PTP (Precision Time Protocol) synchronizacja zegara, wsparcie dla DHCP Server / Client, wsparcie ModbusTCP, wsparcie Port Trunk, wsparcie MVR (Multicast VLAN Registration) |
Tryby pracy redundantnej |
STP, RSTP, MSTP, O-Ring, Open-Ring, O-RSTP |
Funkcjonalność DDM (DMI) |
Napięcie, Prąd, Temperatura |
Wskaźniki LED | |
Wskaźnik zasilania / PoE |
zielony x3, zielony PoE LED x 8 |
Wskaźnik Ring Master | zielony |
Wskaźnik trybu O-Ring | zielony |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu RJ-45 10/100TX |
zielony dla Link/Aktywność, bursztynowy dla Duplex/Kolizja |
Wskaźnik portu 1000X / optycznego | zielony dla Link/Aktywność |
Złącze alarmowe | |
Przekazywanie | wyjście alarmowe może przenieść 1A przy 24VDC |
Zasilanie | |
Wejście |
podwójne wejście DC, 2x 50÷57VDC na 6-pinowym złączu terminal block |
Pobór mocy (typowo) | 7,68W |
Ochrona przeciążeniowa prądowa | obecna |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 74.3mm x 109.2mm x 153.6mm |
Waga | 1185g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷70°C (-40÷158°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950-1 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty RJ-45 10/100 Base-T(X) Auto MDI/MDIX z PoE (PSE) | 8 |
Porty Combo RJ-45/SFP 1000 Base-T Auto MDI/MDIX | 2 |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (9600bps 8 N 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X), IEEE 802.3x dla Flow control, IEEE 802.1D dla STP (Spanning Tree Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1X dla Authentication, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol), IEEE 802.1AB dla LLDP (Link Layer Discovery Protocol), IEEE 802.3at dla PoE+ (do 15,4W na port) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 4 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 5.6 Gbps |
Ilość podsieci VLAN | 4096 |
Ilość grup multicastowych IGMP | 1024 |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, Q-in-Q VLAN dla wydajności i bezpieczeństwa do zwiększenia miejsca VLAN, centralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 10ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu, SNTP dla synchronizowania zegrów poprzez sieć, Wsparcie klienta PTP (Precision Time Protocol) synchronizacja zegara, wsparcie dla DHCP Server / Client, wsparcie ModbusTCP, wsparcie Port Trunk, wsparcie MVR (Multicast VLAN Registration) |
Tryby pracy redundantnej |
STP, RSTP, MSTP, O-Ring, Open-Ring, O-RSTP |
Funkcjonalność DDM (DMI) |
Napięcie, Prąd, Temperatura |
Wskaźniki LED | |
Wskaźnik zasilania / PoE |
zielony x3, zielony PoE LED x 8 |
Wskaźnik Ring Master | zielony |
Wskaźnik trybu O-Ring | zielony |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu RJ-45 10/100TX |
zielony dla Link/Aktywność, bursztynowy dla Duplex/Kolizja |
Wskaźnik portu 1000X / optycznego | zielony dla Link/Aktywność |
Złącze alarmowe | |
Przekazywanie | wyjście alarmowe może przenieść 1A przy 24VDC |
Zasilanie | |
Wejście |
podwójne wejście DC, 2x 24 ~ 36VDC na 6-pinowym złączu terminal block |
Pobór mocy (typowo) | 11,52W |
Ochrona przeciążeniowa prądowa | obecna |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 74.3mm x 109.2mm x 153.6mm |
Waga | 1260g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷70°C (-40÷158°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950-1 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX z PoE (PSE) | 8 |
Porty SFP 100/1000 Base-X Auto MDI/MDIX | 4 |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (115200bps 8 N 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10Base-T, IEEE 802.3u dla 100Base-TX i 100Base-FX, IEEE 802.3ab dla 1000Base-T, IEEE 802.z dla 1000Base-X, IEEE 802.3x dla Flow control, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1s dla MSTP (Multiple Spanning Tree Protocol), IEEE 802.1x dla Authentication, IEEE 802.1AB dla LLDP (Link Layer Discovery Protocol), IEEE 802.3at PoE specification (do 30 W na port P.S.E.), IEEE 1588-2002 |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 8 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 28 Gbps |
Ilość podsieci VLAN | 256 |
Ilość grup multicastowych IGMP | 256/vlan |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 30ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu, Modbus TCP |
Tryby pracy redundantnej |
O-Ring, Open-Ring, O-Chain, MRP, MSTP (kompatybilność RSTP/STP) |
Wskaźniki LED | |
Wskaźnik Ring Master | zielony dla pracy w systemie O-Ring Master mode |
Wskaźnik Ring |
zielony dla pracy w systemie O-Ring mode, mrugający zielony dla przerwania pracy w trybie O-Ring mode |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu 100/1000Base-X SFP | zielony dla Link/Aktywność |
Wskaźnik portu RJ-45 10/100/1000TX |
zielony dla 1000Mbps Link/Act, bursztynowy dla 10/100Mbps Link/Act |
Wskaźnik PoE | zielony dla zasilania portu (LED x8) |
Zasilanie | |
Wejście |
podwójne wejście DC, 2x 50÷57VDC na 6-pinowym złączu terminal block |
Pobór mocy (typowo) | 13,2W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | brak |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 96,4 x 105,5 x 154 mm (3.8 x 4.15 x 6.06 cala) |
Waga | 1205g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷70°C (-40÷158°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
Gwarancja | |
Okres gwarancji | 5 lat |
Dedykowane zastosowanie | ITS |
Porty | |
---|---|
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX z PoE (PSE) |
8 (-40÷60°C - 240W max., 60÷75°C - 120W) |
Porty SFP 1000 Base-X Auto MDI/MDIX | 4 |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (115200bps 8 N 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X) oraz 100Base-FX, IEEE 802.3x dla Flow control, IEEE 802.1D dla STP (Spanning Tree Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1X dla Authentication, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 4 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 24 Gbps |
Ilość podsieci VLAN | 256 |
Ilość grup multicastowych IGMP | 128/VLAN |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 30ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu, Modbus TCP, NTP server |
Tryby pracy redundantnej |
STP, RSTP, O-Ring, MSTP |
Wskaźniki LED | |
Wskaźnik Ring Master | zielony |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu RJ-45 10/100TX |
zielony dla Link/Aktywność, bursztynowy dla Duplex/Kolizja |
Wskaźnik portu RJ-45 10/100/1000TX |
zielony dla Link/Aktywność, bursztynowy dla 100Mbps |
Wskaźnik portu optycznego | zielony dla Link/Aktywność |
Zasilanie | |
Wejście |
AC 100~240V/AC, 50-60Hz (zasilacz w zestawie) |
Pobór mocy (typowo) | 260W |
Ochrona przeciążeniowa prądowa | obecna |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 443,7 x 230 x 44 mm |
Waga | 3730 g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷70°C (-40÷158°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX z PoE (PSE) | 8 |
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX | 4 |
Porty SFP 100/1000 Base-X Auto MDI/MDIX | 2 |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (115200bps 8 N 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10Base-T, IEEE 802.3u dla 100Base-TX i 100Base-FX, IEEE 802.3ab dla 1000Base-T, IEEE 802.z dla 1000Base-X, IEEE 802.3x dla Flow control, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1s dla MSTP (Multiple Spanning Tree Protocol), IEEE 802.1x dla Authentication, IEEE 802.1AB dla LLDP (Link Layer Discovery Protocol), IEEE 802.3at PoE specification (do 30 W na port P.S.E.) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 8 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 28 Gbps |
Ilość podsieci VLAN | 256 |
Ilość grup multicastowych IGMP | 128/vlan |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 30ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu, Modbus TCP |
Tryby pracy redundantnej |
O-Ring, Open-Ring, O-Chain, MRP, MSTP (kompatybilność RSTP/STP) |
Wskaźniki LED | |
Wskaźnik zasilania | zielony x 3 |
Wskaźnik Ring Master | zielony dla pracy w systemie O-Ring Master mode |
Wskaźnik Ring |
zielony dla pracy w systemie O-Ring mode, mrugający zielony dla przerwania pracy w trybie O-Ring mode |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu 100/1000Base-X SFP | zielony dla Link/Aktywność |
Wskaźnik portu RJ-45 10/100/1000TX |
zielony dla 1000Mbps Link/Act, bursztynowy dla 10/100Mbps Link/Act |
Wskaźnik PoE | zielony dla zasilania portu (LED x8) |
Zasilanie | |
Wejście |
podwójne wejście DC, 2x 50÷57VDC na 6-pinowym złączu terminal block |
Maksymalna moc portów PoE | 240W (30W na port) |
Pobór mocy (typowo) | 13,2W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | brak |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 74,3 x 109,2 x 153,6 mm |
Waga | 1270g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷70°C (-40÷158°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
Gwarancja | |
Okres gwarancji | 5 lat |
Dedykowane zastosowanie | ITS |
Porty | |
---|---|
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX z PoE (PSE) | 8 |
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX | 4 |
Porty SFP 100/1000 Base-X Auto MDI/MDIX | 2 |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (115200bps 8 N 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10Base-T, IEEE 802.3u dla 100Base-TX i 100Base-FX, IEEE 802.3ab dla 1000Base-T, IEEE 802.z dla 1000Base-X, IEEE 802.3x dla Flow control, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1s dla MSTP (Multiple Spanning Tree Protocol), IEEE 802.1x dla Authentication, IEEE 802.1AB dla LLDP (Link Layer Discovery Protocol), IEEE 802.3at PoE specification (do 30 W na port P.S.E.) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 8 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 28 Gbps |
Ilość podsieci VLAN | 256 |
Ilość grup multicastowych IGMP | 128/vlan |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 30ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu, Modbus TCP |
Tryby pracy redundantnej |
O-Ring, Open-Ring, O-Chain, MRP, MSTP (kompatybilność RSTP/STP) |
Wskaźniki LED | |
Wskaźnik zasilania | zielony x 3 |
Wskaźnik Ring Master | zielony dla pracy w systemie O-Ring Master mode |
Wskaźnik Ring |
zielony dla pracy w systemie O-Ring mode, mrugający zielony dla przerwania pracy w trybie O-Ring mode |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu 100/1000Base-X SFP | zielony dla Link/Aktywność |
Wskaźnik portu RJ-45 10/100/1000TX |
zielony dla 1000Mbps Link/Act, bursztynowy dla 10/100Mbps Link/Act |
Wskaźnik PoE | zielony dla zasilania portu (LED x8) |
Zasilanie | |
Wejście |
podwójne wejście DC, 2x 12 ~ 57VDC na 6-pinowym złączu terminal block |
Maksymalna moc portów PoE |
12 ~ 24VDC - 60W (30W na port), 24 ~ 57VDC - 120W (30W na port) |
Pobór mocy (typowo) | 13,2W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | brak |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 74,3 x 109,2 x 153,6 mm |
Waga | 1270g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷70°C (-40÷158°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
Gwarancja | |
Okres gwarancji | 5 lat |
Dedykowane zastosowanie | ITS |
Porty | |
---|---|
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX z PoE (PSE) | 22 |
Porty Gigabit Combo 10/100/1000Base-T(X) z PoE i 100/1000Base-X SFP | 2 |
Porty SFP 100/1000 Base-X Auto MDI/MDIX | 2 |
Port konsoli szeregowej RS-232 |
RS-232 w złączu DB9 oraz przyłącze konsolowe (115200bps, 8, N, 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X), IEEE 802.3x dla Flow control, IEEE 802.1D dla STP (Spanning Tree Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1X dla Authentication, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol), IEEE 802.3at PoE (do 30 W na port) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 8 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 52 Gbps |
Ilość podsieci VLAN | 256 |
Ilość grup multicastowych IGMP | 128/VLAN |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 30ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu |
Tryby pracy redundantnej |
STP, RSTP, O-Ring, MSTP |
Wskaźniki LED | |
Wskaźnik Ring Master | zielony |
Wskaźnik trybu O-Ring |
zielony, migający zielony - tryb O-Ring zerwany |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu RJ-45 10/100/1000TX | zielony dla Link/Aktywność |
Wskaźnik portu optycznego | zielony dla Link/Aktywność |
Wskaźnik PoE | zielony x 24 |
Zasilanie | |
Wejście | 100~240VAC |
Zasilacz | dołączony 1000W (720W PoE) |
Pobór mocy (typowo) | 37W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | brak |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 431mm x 342mm x 44mm (przystosowana do montażu w szafach 19") |
Waga | 5730 g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷60°C (-40÷140°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX z PoE (PSE) | 22 |
Porty Gigabit Combo 10/100/1000Base-T(X) z PoE i 100/1000Base-X SFP | 2 |
Porty SFP 100/1000 Base-X Auto MDI/MDIX | 2 |
Port konsoli szeregowej RS-232 |
RS-232 w złączu DB9 oraz przyłącze konsolowe (115200bps, 8, N, 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X), IEEE 802.3x dla Flow control, IEEE 802.1D dla STP (Spanning Tree Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1X dla Authentication, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol), IEEE 802.3at PoE (do 30 W na port) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 8 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 52 Gbps |
Ilość podsieci VLAN | 256 |
Ilość grup multicastowych IGMP | 128/VLAN |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 30ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu |
Tryby pracy redundantnej |
STP, RSTP, O-Ring, MSTP |
Wskaźniki LED | |
Wskaźnik Ring Master | zielony |
Wskaźnik trybu O-Ring |
zielony, migający zielony - tryb O-Ring zerwany |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu RJ-45 10/100/1000TX | zielony dla Link/Aktywność |
Wskaźnik portu optycznego | zielony dla Link/Aktywność |
Wskaźnik PoE | zielony x 24 |
Zasilanie | |
Wejście | 100~240VAC |
Zasilacz | dołączony 450W (320W PoE) |
Pobór mocy (typowo) | 37W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | brak |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 431mm x 342mm x 44mm (przystosowana do montażu w szafach 19") |
Waga | 5000 g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷60°C (-40÷140°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX z PoE (PSE) | 24 |
Porty SFP 1G/10GBase-X | 4 |
Port konsoli szeregowej RS-232 |
RS-232 w złączu DB9 oraz przyłącze konsolowe (115200bps, 8, N, 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X), IEEE 802.3x dla Flow control, IEEE 802.3ae dla 10Gigabit Ethernet, IEEE 802.1D dla STP (Spanning Tree Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1X dla Authentication, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol), IEEE 802.3at PoE (do 30 W na port) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 8 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 128 Gbps |
Ilość podsieci VLAN | 256 |
Ilość grup multicastowych IGMP | 128/VLAN |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 30ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu |
Tryby pracy redundantnej |
STP, RSTP, O-Ring, MSTP, wsparcie dla standardu IEEE 1588 v2 |
Wskaźniki LED | |
Wskaźnik Ring Master | zielony |
Wskaźnik trybu O-Ring |
zielony, migający zielony - tryb O-Ring zerwany |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu RJ-45 10/100/1000TX |
zielony dla Link/Aktywność, bursztynowy dla 100Mbps |
Wskaźnik portu SFP+ 1G/10G | zielony dla Link/Aktywność |
Wskaźnik PoE | zielony x 24 |
Zasilanie | |
Wejście | 100~240VAC |
Zasilacz | dołączony 400W |
Pobór mocy (typowo) | 75W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | brak |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 431 x 342 x 44 mm |
Waga | 6520 g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷60°C (-40÷140°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX z PoE (PSE) | 24 |
Porty SFP 1G/10GBase-X | 4 |
Port konsoli szeregowej RS-232 |
RS-232 w złączu DB9 oraz przyłącze konsolowe (115200bps, 8, N, 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X), IEEE 802.3x dla Flow control, IEEE 802.3ae dla 10Gigabit Ethernet, IEEE 802.1D dla STP (Spanning Tree Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1X dla Authentication, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol), IEEE 802.3at PoE (do 30 W na port) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 8 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 128 Gbps |
Ilość podsieci VLAN | 256 |
Ilość grup multicastowych IGMP | 128/VLAN |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 30ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu |
Tryby pracy redundantnej |
STP, RSTP, O-Ring, MSTP, wsparcie dla standardu IEEE 1588 v2 |
Wskaźniki LED | |
Wskaźnik Ring Master | zielony |
Wskaźnik trybu O-Ring |
zielony, migający zielony - tryb O-Ring zerwany |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu RJ-45 10/100/1000TX |
zielony dla Link/Aktywność, bursztynowy dla 100Mbps |
Wskaźnik portu SFP+ 1G/10G | zielony dla Link/Aktywność |
Wskaźnik PoE | zielony x 24 |
Zasilanie | |
Wejście | 100~240VAC |
Zasilacz |
dołączony 1000W (-40 ~ 55°C wyjście PoE - 720W Max., 55 ~ 60°C wyjście PoE - 360W Max. |
Pobór mocy (typowo) | 75W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | brak |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 431 x 342 x 44 mm |
Waga | 6520 g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷60°C (-40÷140°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX z PoE (PSE) | 8 |
Porty SFP 100/1000 Base-X Auto MDI/MDIX | 4 |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (115200bps 8 N 1) |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10Base-T, IEEE 802.3u dla 100Base-TX i 100Base-FX, IEEE 802.3ab dla 1000Base-T, IEEE 802.z dla 1000Base-X, IEEE 802.3x dla Flow control, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1s dla MSTP (Multiple Spanning Tree Protocol), IEEE 802.1x dla Authentication, IEEE 802.1AB dla LLDP (Link Layer Discovery Protocol), IEEE 802.3at PoE specification (do 30 W na port P.S.E.) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 8 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 24 Gbps |
Ilość podsieci VLAN | 256 |
Ilość grup multicastowych IGMP | 128/vlan |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
sprzętowy routing, RIP i statyczny routing, IEEE 1588v2 synchronizacja zegara, IEEE 802.1D Bridge, auto MAC address learning/aging and MAC address (static), Multiple Registration Protocol (MRP), RSTP/MSTP (IEEE 802.1w/s), Redundant Ring (O-Ring) z czasem odbudowy poniżej 30ms ponad 250 urządzeń, wsparcie TOS/Diffserv, Quality of Service (802.1p) for real-time traffic, VLAN (802.1Q) with VLAN tagging, Voice VLAN, IGMP v2/v3 Snooping, IP-based bandwidth management, Application-based QoS management, DOS/DDOS auto prevention, Port configuration, status, statistics, monitoring, security, DHCP Server/Client/snooping, DHCP Relay, Modbus TCP, ARP inspection, SMTP Client |
Tryby pracy redundantnej |
O-Ring, Open-Ring, O-Chain, MRP, MSTP (kompatybilność RSTP/STP) |
Wskaźniki LED | |
Wskaźnik zasilania (PWR) | zielony - Power LED x 2 |
Wskaźnik Ring Master | zielony dla pracy w systemie O-Ring Master mode |
Wskaźnik Ring |
zielony dla pracy w systemie O-Ring mode, mrugający zielony dla przerwania pracy w trybie O-Ring mode |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu 100/1000Base-X SFP | zielony dla Link/Act |
Wskaźnik portu RJ-45 10/100/1000TX |
zielony dla Link/Act, dwukolorowe LED dla prędkości ~ zielony dla 1000Mbps / bursztynowy dla 100Mbps / brak dla 10Mbps |
Wskaźnik PoE | zielony dla zasilania portu (LED x8) |
Zasilanie | |
Wejście |
podwójne wejście DC, 2x 50÷57VDC na 6-pinowym złączu terminal block |
Pobór mocy (typowo) | 19W (PoE output not included) |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | brak |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 96,4 x 108,5 x 154 mm (3.8 x 4.15 x 6.06 cala) |
Waga | 1560g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷75°C (-40÷158°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950 |
Gwarancja | |
Okres gwarancji | 5 lat |
Dedykowane zastosowanie | ITS |
Porty | |
---|---|
Porty RJ-45 10/100/1000 Base-T(X) Auto MDI/MDIX z PoE | 1 |
Porty 1000Base-FX SFP | 1 |
Przełączanie | Store-and-Forward |
Technologie | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X) i 100BaseFX, IEEE 802.2x dla kontroli przepływu, IEEE 802.3at dla PoE (do 30 Watów na port) |
Przełączniki DIP |
DIP-Switch 1 dla trybu LFP - (ON) włączony / (OFF) wyłaczony, DIP-Switch 2 dla prędkości Ethernet - (ON)10Mbps / (OFF) 10/100Mbps z auto-negocjacją, DIP-Switch 3 dla trybu Ethernet full/half duplex - (ON) Half-duplex / (OFF) Full/Half-Duplex z auto-negocjacją, DIP-Switch 4 dla trybu światłowodowego full/half duplex - (ON) Half-Duplex / (OFF) Full-Duplex |
Wskaźniki LED | |
Wskaźnik zasilania | zielony x 2 ( (ON) wejście on-line / (OFF) wejście off-line) |
Wskaźnik portu RJ-45 10/100TX |
Zielony - Link/Aktywność – (ON) aktywny / (Blinking) praca / (OFF) nieaktywny, Pomarańczowy dla 100Mbps/10Mbps – (ON) praca w trybie 100Mbps / (OFF) praca w trybie 10Mbps, Zielony dla trybu duplex – (ON) Full-Duplex / (OFF) Half-Duplex |
Wskaźnik portu 100Base-FX |
Zielony Link/Aktywność - (ON) aktywny / (Blinking) praca / (OFF) nieaktywny, Zielony dla trybu duplex – (ON) Full-Duplex / (OFF) Half-Duplex |
Wskaźnik LFP(pomarańczowy) |
zapalony - link rozłączony, wyłączony - LFP wyłączone |
Wskaźnik PoE | pomarańczowy |
Zasilanie | |
Wejście |
podwójne wejście DC, 2x 50÷57VDC na 4-pinowym złączu terminal block |
Pobór mocy (typowo) | 4W (PoE wliczone) |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | obecna |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 40mm x 70mm x 95mm |
Waga | 291g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C |
Temperatura pracy | -40÷75°C |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950-1 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty RJ-45 100/1000 Base-T(X) Auto MDI/MDIX | 1 |
---|---|
Porty 1000Base-FX SFP | 1 |
Standardy ethernetowe |
IEEE 802.3u dla 100Base-TX i 100Base-FX, IEEE 802.3ab dla 1000Base-T, IEEE 802.3z dla 1000Base-X |
Wskaźniki LED |
zasilanie, port RJ-45, port SFP |
Zasilanie |
podwójne wejście DC, 2x 9÷48VDC na 4-pinowym złączu terminal block |
Pobór mocy (typowo) | 3,5W |
Charakterystyka fizyczna | |
Obudowa | IP-40 |
Wymiary (S x W x G) | 33mm x 115mm x 85mm |
Waga | 330g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C |
Temperatura pracy | -40÷85°C |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950-1 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty RJ-45 1G/10GBase-T Auto MDI/MDIX | 1 |
Porty 1G/10GBase-X SFP+ | 1 |
Przełączanie | Store-and-Forward |
Technologie | |
Standardy ethernetowe |
IEEE 802.3ae for 10Gigabit Ethernet, IEEE 802.3an for 10GBase-T, IEEE 802.3ab for 1000Base-T, IEEE 802.3z for 1000Base-X |
Ramki Jumbo | 10k |
Wskaźniki LED | |
Wskaźnik zasilania | zielony x 2 |
Wskaźnik portu 1G/10GBase-X SFP+ | Zielony - Link/Aktywność |
Wskaźnik portu 1G/10GBase-T RJ45 |
Zielony Link/Aktywność, podwójny kolor LED dla prędkości – zielony dla 10Gbps, bursztynowy dla 1Gbps |
Zasilanie | |
Wejście |
podwójne wejście DC, 2x 12÷48VDC na 6-pinowym złączu terminal block |
Pobór mocy (typowo) | 8,6W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | obecna |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x W x G) | 40mm x 108mm x 154mm |
Waga | 437g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C |
Temperatura pracy | -20÷60°C |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty RJ-45 100/1000 Base-T(X) Auto MDI/MDIX | 1 |
Porty 100/1000Base-FX SFP | 1 |
Technologie | |
Standardy ethernetowe |
IEEE 802.3u dla 100Base-TX i 100Base-FX, IEEE 802.3ab dla 1000Base-T, IEEE 802.3z dla 1000Base-X |
Wskaźniki LED | |
Wskaźnik zasilania / gotowości | zielony x 2 |
Wskaźnik portu RJ-45 100/1000TX |
zielony dla Link/Act oraz prędkości, tylko zielony - 1000Mbps Link/Act - (WŁ.) Link up / (Migający) Acting / (WYŁ.) Link down, zielony i bursztynowy - 100Mbps Link/Act - (WŁ.) Link up / (Migający) Acting / (WYŁ.) Link down, tylko bursztynowy - 10Mbps |
Wskaźnik portu 100/1000X | zielony dla Link/Act |
Złącze alarmowe | |
Przekazywanie | wyjście alarmowe może przenieść 1A przy 24VDC |
Przełącznik DIP | włączanie / wyłączanie funkcji przekazywania błędu |
Zasilanie | |
Wejście |
podwójne wejście DC, 2x 12÷48VDC na 4-pinowym złączu terminal block |
Pobór mocy (typowo) | 3,6W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | obecna |
Charakterystyka fizyczna | |
Obudowa | IP-30 |
Wymiary (S x W x G) | 26,1mm x 70mm x 95mm |
Waga | 190g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C |
Temperatura pracy | -40÷70°C |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950-1 |
Gwarancja | |
Okres gwarancji | 5 lat |
Porty | |
---|---|
Porty RJ-45 100/1000Base-T(X) Auto MDI/MDIX | 1 |
Porty 100/1000Base-FX SFP | 1 |
Technologie | |
Standardy ethernetowe |
IEEE 802.3u for 100Base-TX and 100Base-FX, IEEE 802.3ab for 1000Base-T, IEEE 802.3z for 1000Base-X |
Przełączanie | Store-and-Forward |
Przełączniki DIP 1/2 |
DIP-Switch 1 (ON) oraz DIP-Switch 2 (ON) - SFP 100Mbps, DIP-Switch 1 (OFF) oraz DIP-Switch 2 (OFF) - SFP 1000Mbps |
Wskaźniki LED | |
Wskaźnik zasilania | zielony x 1 |
Wskaźnik portu RJ-45 10/100TX | tylko zielony - 1000Mbps Link/Aktywność - (ON) Link up / (Mrugające) Aktywność / (OFF) Link down |
zielony i bursztynowy - 100Mbps Link/Aktywność - (ON) Link up / (Mrugające) Aktywność / (OFF) Link down | |
Wskaźnik portu 100/1000Base-(F)X | zielony dla Link/Act - (ON) Link up / (Mrugające) Aktywność / (OFF) Link down |
Zasilanie | |
Pobór mocy (typowo) | 3,6W |
Ochrona przeciążeniowa prądowa | obecna |
Charakterystyka fizyczna | |
Wymiary (S x W x G) | 21,8mm x 66,5mm x 126mm |
Waga | 125g |
Odporność na czynniki zewnętrzne | |
Temperatura składowania | -40÷85°C |
Temperatura pracy | -10÷60°C |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami | |
EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Gwarancja | |
Okres gwarancji | 2 lata |
Porty: | |
---|---|
Porty RJ-45 10/100 Base-T(X) Auto MDI/MDIX | 8 |
Porty Combo RJ-45/SFP 1000 Base-T Auto MDI/MDIX | 2 |
Port konsoli szeregowej RS-232 | RS-232 w złączu RJ-45 oraz przyłącze konsolowe (9600bps 8 N 1) |
Technologie: | |
Standardy ethernetowe |
IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X) oraz 100Base-FX, IEEE 802.3x dla Flow control, IEEE 802.1D dla STP (Spanning Tree Protocol), IEEE 802.1p dla COS (Class of Service), IEEE 802.1Q dla VLAN Tagging, IEEE 802.1w dla RSTP (Rapid Spanning Tree Protocol), IEEE 802.1X dla Authentication, IEEE 802.3ad dla LACP (Link Aggregation Control Protocol) |
Pojemność tablicy MAC | 8192 adresów |
Kolejki priorytetów | 4 |
Schemat przetwarzania pakietów | Store-and-Forward |
Opóźnienie przełączania | 7 µs |
Pojemność przełączania | 5.6 Gbps |
Ilość podsieci VLAN | 4096 |
Ilość grup multicastowych IGMP | 1024 |
Limitowanie prędkości portu | definiowalne |
Bezpieczeństwo |
Włączanie/wyłączanie portów, bezpieczeństwo portu na bazie adresów MAC, kontrola dostępu do sieci (802.1x), VLAN (802.1q ) pozwalające na segregowanie i zabezpieczanie ruchu w sieci, scentralizowane zarządzanie hasłami za pomocą serwera Radius, szyfrowana autentykacja i dostęp dzięki SNMPv3 |
Oprogramowanie |
STP/RSTP (IEEE 802.1D/w), Redundantna pętla (O-Ring) o czasie rekonfiguracji poniżej 10ms dla 250 urządzeń, TOS/Diffserv, Quality of Service (802.1p) dla zwiększenia jakości usług casu rzeczywistego, VLAN (802.1Q) z obsługą tagowania i wsparciem dla GVRP, IGMP Snooping dla strumieniowania multicastowego, konfiguracja portu, stan portu, statystyki portu, monitorowanie portu, zabezpieczenia portu, Modbus/TCP |
Tryby pracy redundantnej |
STP, RSTP, O-Ring, Open-Ring, O-RSTP, O-Chain, MRP |
Wskaźniki LED: | |
Wskaźnik zasilania / gotowości | zielony x3 |
Wskaźnik Ring Master | zielony |
Wskaźnik błędu | bursztynowy - wskazuje wystąpienie nieoczekiwanego błędu |
Wskaźnik portu RJ-45 10/100TX |
zielony dla Link/Aktywność, bursztynowy dla Duplex/Kolizja |
Wskaźnik portu RJ-45 10/100/1000TX |
zielony dla Link/Aktywność, bursztynowy dla 100Mbps |
Wskaźnik portu optycznego | zielony dla Link/Aktywność |
Złącze alarmowe: | |
Przekazywanie | wyjście alarmowe może przenieść 1A przy 24VDC |
Zasilanie: | |
Wejście |
podwójne wejście DC, 2x 12÷48VDC na 6-pinowym złączu terminal block |
Pobór mocy (typowo) | 8.5W |
Ochrona przeciążeniowa prądowa | obecna |
Ochrona przed odwrotną polaryzacją | obecna |
Charakterystyka fizyczna: | |
Obudowa | IP-30 |
Wymiary (S x G x W) | 74,3mm x 109,2mm x 153,6mm |
Waga | 1140g |
Odporność na czynniki zewnętrzne: | |
Temperatura składowania | -40÷85°C(-40÷185°F) |
Temperatura pracy | -40÷70°C (-40÷158°F) |
Dopuszczalna wilgotność | 5%÷95% niekondensująca |
Zgodność z normami/zaleceniami: | |
EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN50121-4, EN55011) |
EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
Wstrząs | IEC60068-2-27 |
Upadek | IEC60068-2-32 |
Wibracja | IEC60068-2-6 |
Bezpieczeństwo użytkowania | EN60950-1 |
Gwarancja: | |
Okres gwarancji | 5 lat |
