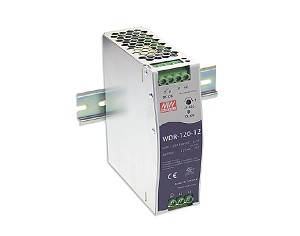

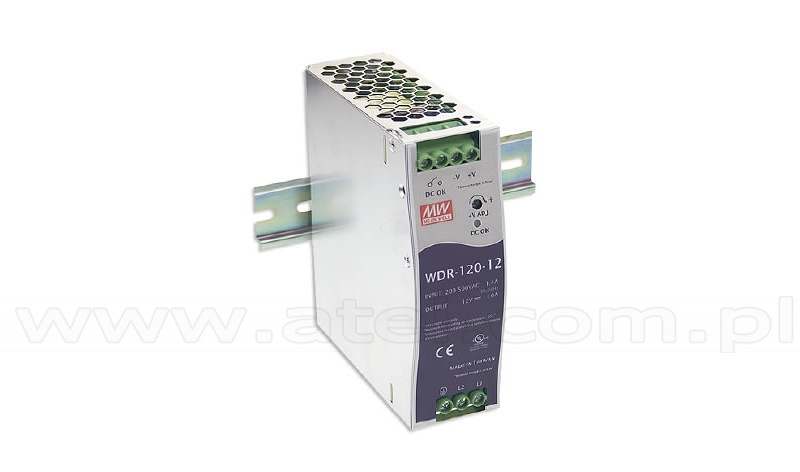

MENUZasilacz 120W 12VDC, DIN TS35 (Mean Well WDR-120-12)
Seria WDR przystosowana jest do montażu naszynie DIN TS35 7.5 lub 15. Całość zamknięta jest w metalowej obudowie, która jest odporna na niskie oraz wysokie temperatury.
Urządzenie chłodzone jest swobodnym przepływem powietrza, dzięki czemu jest wysoce bezawaryjne - jest to bardzo istotna cecha w przypadku gdy zasilacz pracuje nieprzerwanie.
| Wyjście | |
|---|---|
| Napięcie DC | 12V |
| Prąd znamionowy | 10A |
| Zakres prądowy | 0÷10A |
| Moc znamionowa | 120W |
| Tętnienie i szum (max.) | 120mVp-p |
| Przedział regulacji napięcia | 12÷15V |
| Stabilność napięcia | ±1,5% |
| Korekcja liniowa | ±0,5% |
| Korekcja obciążeniowa | ±0,5% |
| Czas ustalenia i narastania | 2000ms & 70ms/400VAC przy pełnym obciążeniu, 2000ms & 70ms/230VAC przy pełnym obciążeniu |
| Czas podtrzymania (typ.) | 50ms/400VAC przy pełnym obciążeniu, 10ms/230VAC przy pełnym obciążeniu |
| Wejście | |
| Zakres napięcia | 180÷550VAC, 254÷780VDC |
| Zakres częstotliwości | 47÷63Hz |
| Wydajność (typ.) | 89,5% |
| Pobór prądu AC (typ.) | 0,55A/400VAC, 1,2A/230VAC |
| Prąd rozruchowy (typ.) | 50A |
| Prąd upływu | <3,5mA/530VAC |
| Zabezpieczenia | |
| Przeciążenie | 105%÷130% mocy znamionowej, typ zabezpiecznia - ciągłe ograniczanie prądowe - automatyczne przywrócenie pracy po usunięciu źródła błędu |
| Wysokie napięcie | 16÷18V, typ zabezpiecznia - odłączenie napiecia wyjściowego oraz załączenie w celu przywrócenia prawidłowej pracy |
| Przegrzanie | 105°C ±5°C (TSW1) testowane na radiatorze tranzystora mocy, typ zabezpiecznia - odłączenie napiecia wyjściowego oraz załączenie w celu przywrócenia prawidłowej pracy |
| Warunki środowiskowe | |
| Temperatura pracy | -25°C ÷ 70°C |
| Dopuszczalna wilgotność pracy | 20÷95% RH niekondensująca |
| Temperatura składowania | -40°C ÷ 85°C |
| Dopuszczalna wilgotność składowania | 10÷95% RH |
| Współczynnik temperaturowy | ±0,03%/°C (0÷50°C) |
| Wibracja (komponenty) | 10÷500Hz; 2G 10min./1cykl; 60min. każdy dla osi X Y Z |
| Wibracja (mocowanie) | zgodne z IEC60068-2-6 |
| Bezpieczeństwo użytkowania oraz EMC | |
| Standardy bezpieczeństwa | UL508, UL60950-1, TUV EN60950-1 |
| Odporność napięciowa | I/P-O/P 3kVAC, I/P-FG 1,5kVAC, O/P-FG 0,5kVAC |
| Rezystancja izolacji | I/P-O/P 100MΩ/500VDC, I/P-FG 100MΩ/500VDC, O/P-FG 100MΩ/500VDC |
| Przewodzenie i emisja EMI | EN55011, EN55022 (CISPR22), EN61204-3 Class B |
| Prądy harmoniczne | EN61000-3-2, EN61000-3-3 |
| Odporność EMS | EN61000-4-2/3/4/5/6/8/11, ENV50204, EN55024, EN61000-6-2 (EN50082-2), heavy industry level criteria A |
| Inne | |
| Minimalny czas pracy MTBF | min. 268000 godz. MIL-HDBK-217F (25°C) |
| Wymiary (S x W x G) | 40mm x 125,2mm x 113,5mm |
| Waga | 0,65kg |
| Producent | Mean Well |
| * Towar sprowadzany na zamówienie
Cena netto: 321,00 PLN Jednostka: szt Stawka VAT: 23%
|
|
Minimalna ilość zamówienia: 1 x szt Ilość sztuk w najmniejszym opakowaniu zbiorczym: 1 x szt |
